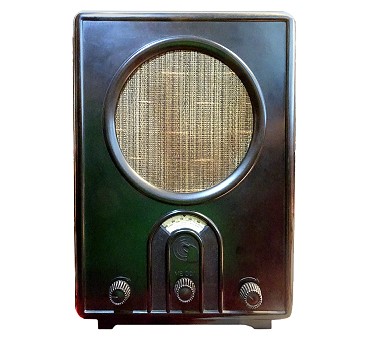

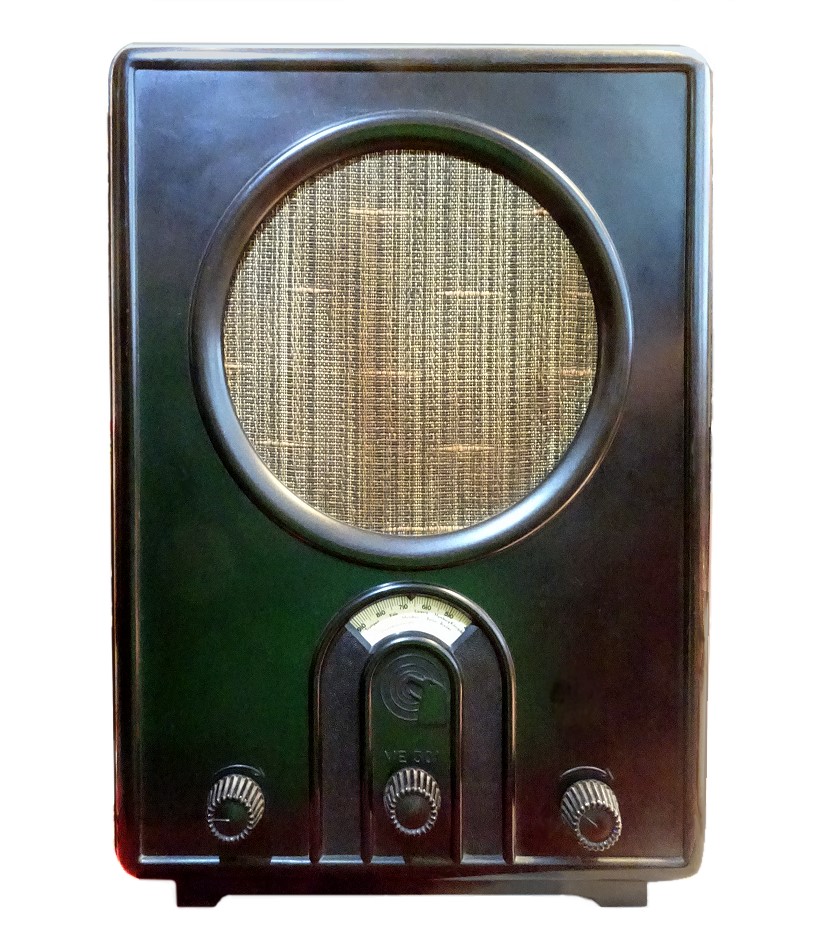

Gemeinschaftserzeugnis Volksempfänger VE301Wn

Modell:VE301Wn
Herstellungsjahr:1937

Beschreibung
Volksempfänger, Rückkopplung, MW, LW. Bakelit. Wn steht für "Wechselstrom-Ausführung neu". Das hier gezeigte Modell zeigt einen Selen-Gleichrichter statt der RGN354

Weitere Informationen zu den Gemeinschaftsempfängern

Technische Daten
Schaltung:Rückkopplungs-Einkreiser, Audion
Röhren/Halbl.:AF7 (Pentode), RES164 (L416D), RGN354
Kreise:1 (Es wird keine Käfigspule mehr verwendet, wie beim Vormodell VE301W)
Frequenzen:MW, LW
Lautsprecher:Freischwinger
Spannungen:Wechselstrom (110, 130, 220 Volt), Sicherung
Gehäuse:Bakelit

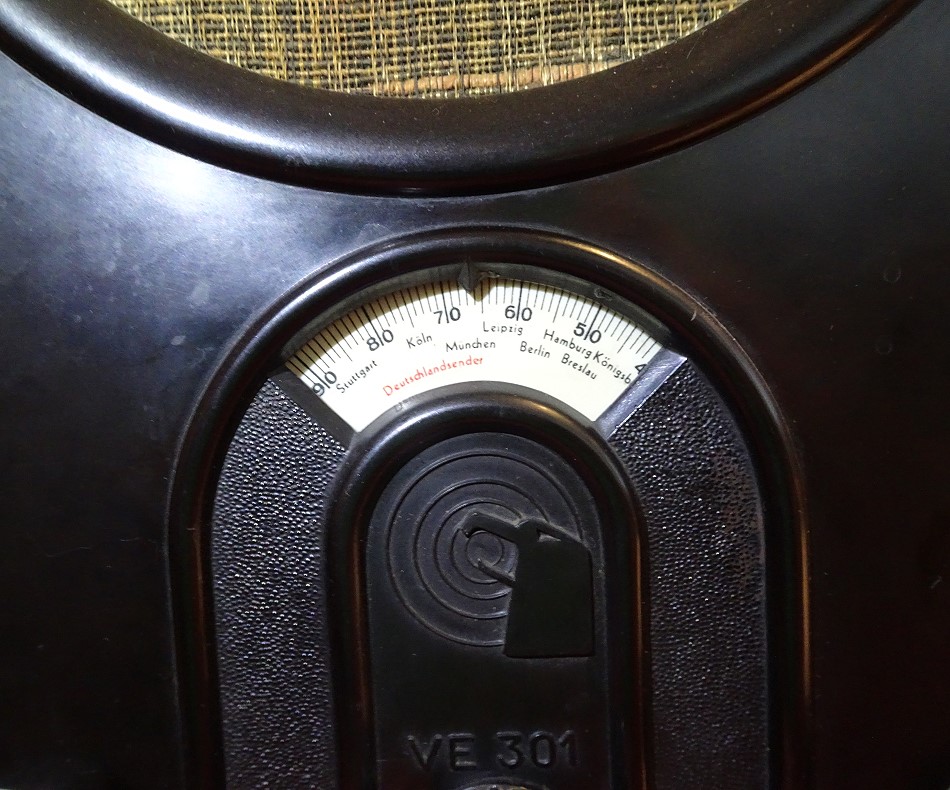

Skala:Rund-Kreisausschnitt mit Ziffer- und Stationsnamen-Skalierung
Abstimmung:Drehkondensator
Komfort:Lautstärke-Einstellung über Schwenkspule, Antennen-Umsteckung (MW/LW und Lautstärke) des Vormodells VE301W entfällt. Es muss nur einmalig die Antenne (mittel dreier Buchsen) angepasst werden.
Gewicht:5 kg
Maße:28 cm x 38 cm x 17,4 cm
Bemerkung 1:Durch die Nutzung einer Audion-Pentode (statt einer Triode, wie bei Vormodell) wurde eine höhere Empfangs-Empfindlichkeit erreicht
Bemerkung 2:Das Modell VE301Wn kommt ohne Transformator-Kopplung zur Endstufe aus.
Bemerkung 3:Antennen/Erde-Anschlüsse an Rückwand. Rückkopplung via Drehkondensator.
Gruppe:(Einkreiser) (E) (Bakelit-Radio) (Art Deco)
Details 1:als PDF-Datei anzeigen ...
Details 1:anzeigen ...

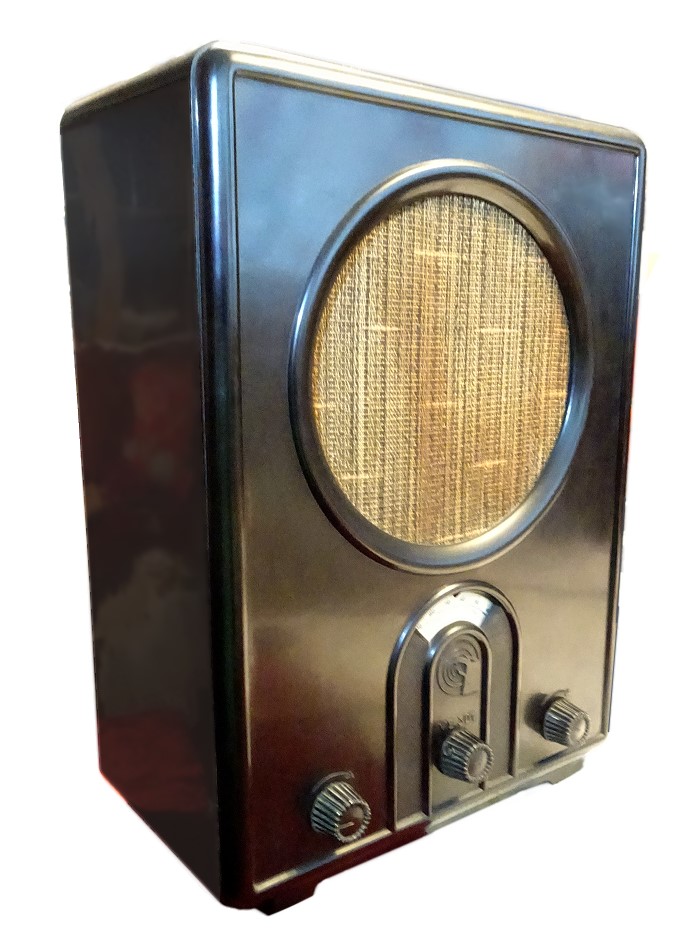

Details 2:anzeigen ...

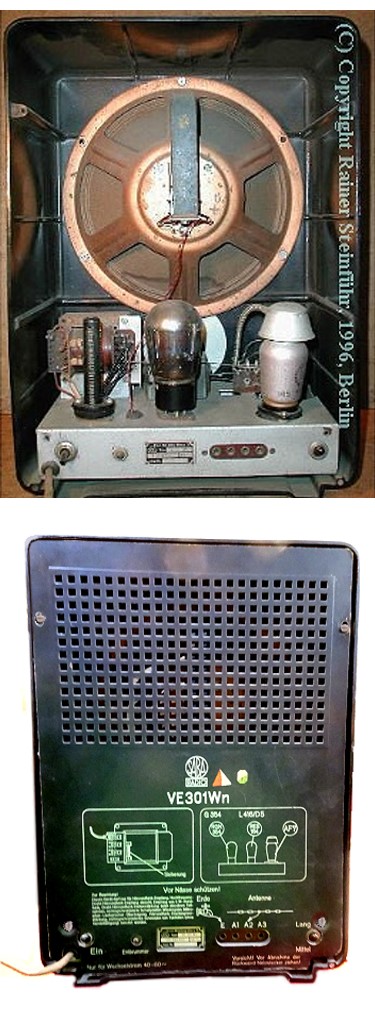

weitere Ansicht
