Seibt 326W

Modell:326W
Herstellungsjahr:1935

Beschreibung

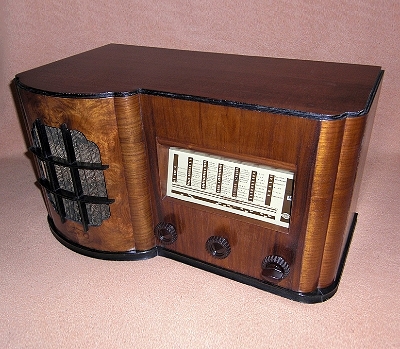

Ein vom Design besonderes Tisch-Gerät, je nach Geschmack auch gern als "Beichtstuhl" oder "Sanssouci" genannt . Rückkopplungs-Audion. Durch zwei abgestimmte Kreise recht gute Selektion.

Technische Daten
Schaltung:Zweikreiser
Röhren/Halbl.:4 (2xAF7, AL1, AZ1), andere Quellen: AF3, AF7, AL1,AZ1 (Katalog 1935
Kreise:2
Frequenzen:LW, MW
Lautsprecher:1
Spannungen:110 - 220 Volt Wechselstrom
Gehäuse:Edelholz

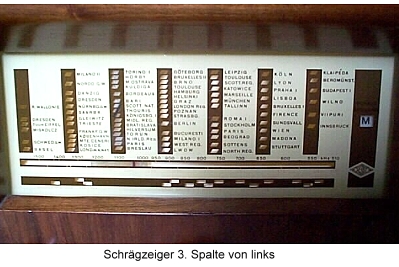

Skala:Bemerkenswerte große Rechteckskala rechts. Senkrechte Tabellenspalten, dort Schrägzeiger. Im unteren Teile Senkrechtzeiger für kHz-Anzeige für MW und LW (LW rot, nicht mehr gut erkennbar)
Abstimmung:Drehkondensator
Komfort:TA-Anschluß, Zweitlautsprecher anschließbar, interner Lautsprecher abschaltbar. Klangschalter?
Gewicht:?
Maße:57 x 35,s x 21 cm
Bemerkung 1:Das Chassis wurde auch im TeKaDe Herzog verwendet. 2 Skalenbirnen.
Bemerkung 2:damaliger Preis mit Röhren 235 RM. Sperrkreis eingebaut (einbaubar) 5 RM. Röhrensatz 42,50 RMEntbrummer. Lautstärkereglung nur über Kathodenwiderstand der Vorröhre und Rückkopplung.
Bemerkung 3:Das Foto wurde von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(Zweikreiser) (F) Seibt 326W
Details 1:anzeigen ...

weitere Ansicht
