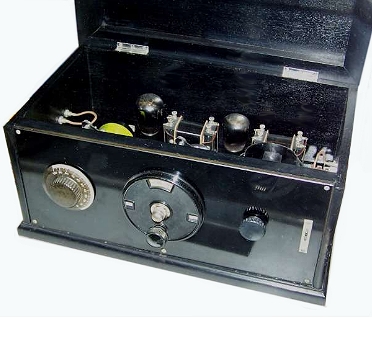

Isaria-Zählerwerke H3

Modell:H3
Herstellungsjahr:1927

Beschreibung
Audion-Rückkopplungs-Einkreiser mit eingebautem Sperrkreis.

Technische Daten
Schaltung:Einkreiser
Röhren/Halbl.:3 (RE034, RE084, RE114)
Kreise:1
Frequenzen:LW, MW
Lautsprecher:kein (externer Lautsprecher oder Kopfhörer)
Spannungen:Externe Anodenbatterie 100V und Heizspannung 4 Volt.
Gehäuse:Holz, Deckel hochklappbar
Skala:Rund (Kreisausschnitt)
Abstimmung:Dreko
Komfort:Sperrkreis und Rückkopplung
Gewicht:6 kg
Maße:44 x 22 x 29 cm
Bemerkung 1:Heizspannung feineinstellbar. NF-Stufen trafo-gekoppelt
Bemerkung 2:Variometer. Rückkopplung über Spulenkopplung
Bemerkung 3:Schaltbild bei "Details 1"
Gruppe:(Einkreiser) (M) Iasaria-Zählerwerke H3
Details 1:als PDF-Datei anzeigen ...
