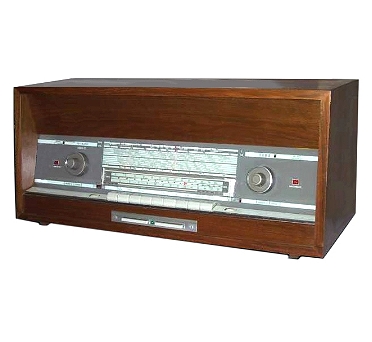

Saba Freiburg Studio A

Modell:Freiburg Studio A
Herstellungsjahr:1963

Beschreibung

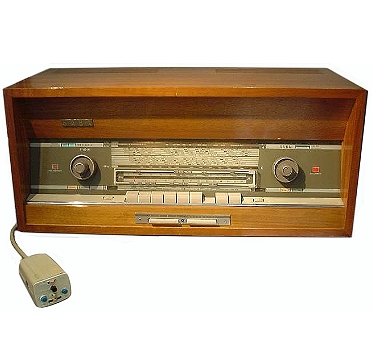

Ein technisches Spitzengerät mit drahtgebundener Fernbedienung und elektromechanischem Sender-Suchlauf. Zusammen mit den beiden Stereo-Boxen und der Fernbedienung bildete das System die Anlage "Freiburg Studio Automatic". Das eingebaute Chassis entsprach dem "Saba Freiburg 14 vollautomatic".

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:14 Röhren (2 x EC92, ECH81, EF89, EBF89, 2 x EF86, ECC83, 2 x ELL80( für 2 Gegentakt-Endstufen), EM84, EM87, EABC80, ECL80 und 5 Transistoren (2 x AC117, 3 x AF118).
Kreise:10 AM, 13 FM
Frequenzen:UKW, LW, MW, KW
Lautsprecher:keine (Steuergerät, 3-Wege-Lautsprecher extern in Boxen). 2 x 6 Watt-Endstufen
Spannungen:115 - 240 Volt Wechselspannung (110 Watt)
Gehäuse:Holz Nußbaum
Skala:Rechteck-Glasskala
Abstimmung:Drehko
Komfort:Bass/Höhen-Regelung und Klangtaste. Automatische Scharfabstimmung, AM-Bandbreiten-Regelung
Gewicht:19 kg
Maße:68 x 31 x 31 cm
Bemerkung 1:(HiFi), NF-Klirrfaktor unter 1 %.
Bemerkung 2:Anschlüsse für TA/TB, Nachhallgerät Sonorama. Stereo-Dekoder, HF-Stereo-vorbereitet.
Bemerkung 3:Die Komplettanlage kostete 1754 DM
Gruppe:(HiFi) (Steuergerät) (Stereo) (I) Saba Freiburg Studio A
