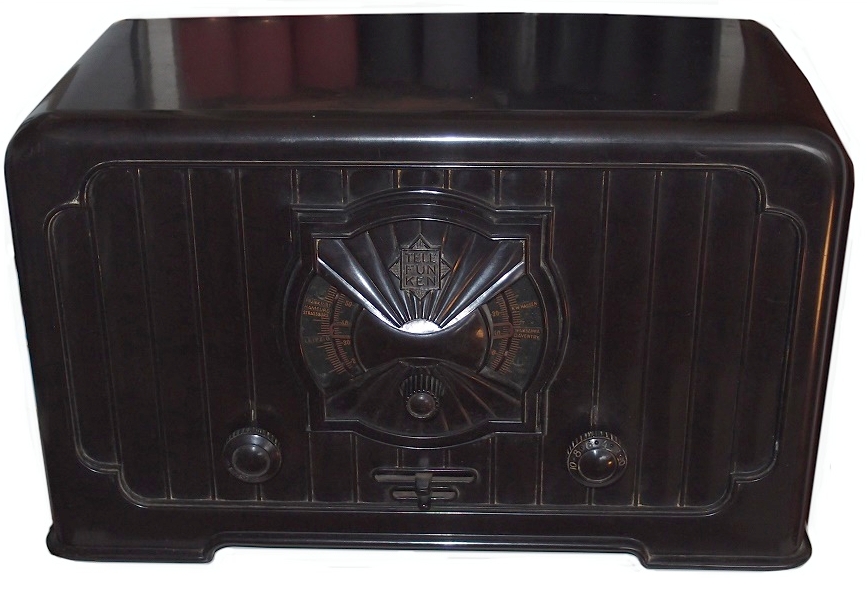

Telefunken 340W (Katzenkopf)

Modell:340W (Katzenkopf)
Herstellungsjahr:1931

Beschreibung
Spitzen-Geradeaus-Fernempfänger mit drei abgestimmten Kreisen. Zusammen mit Antennenanpassung und Rückkopplung fünf Drehkondensatoren, davon vier gemeinsam abgestimmt. Durch die manuelle Justierungsmöglichkeit an der Vorderseite (oberer kleiner Abstimm-Schieber), ließen sich die ersten beiden Kreise synchronisieren, was der Selektivität zu Gute kam. Außerdem konnte mit dem unteren Schieber der Koppel-Drehko zur Antenne feinangepasst werden. Der Antennen-Koppeldrehkondensator wurde zusammen mit dem Abstimm-Drehko verändert. So wurde je nach Frequenz auch die Antennenkopplung beeineinflußt. Knopf links: Induktive Antennenankopplung (Lautstärke), rechter Knopf: Rückkopplung.

Im Volksmund bekam das Gerät den Namen Katzenkopf, weil die Vorderseite die Anmutung eines Katzengesichts hat.

Technische Daten
Schaltung:Rückkopplungs-Geradeaus-Empfänger
Röhren/Halbl.:Fünf Röhren. RENS 1204, 2 x REN 904, RE 134, RGN 354
Kreise:3 (Synchronisierbar)
Frequenzen:MW, LW, TA (Umschaltung an Seitenwand)
Lautsprecher:extern (Kopfhörer oder Lautsprecher, z.B. Arcodyn 505W)
Spannungen:Wechselstrom. 110, 125, 150, 220 Volt
Gehäuse:Bakelit
Skala:Beleuchtete Kreisausschnitt-Skala "Auto-Skala" (Abdeckung abnehmbar, um aus einer 50 Stationsnamen-Liste die benötigten selbst anbringen zu können)
Abstimmung:3 (4) Drehkondensatoren
Komfort:4-fach-Abstimmung, zwei Antenneneingänge für unterschiedlich lange Antennen.
Gewicht:6,4 kg
Maße:41,5 x 24,5 x 20 cm
Bemerkung 1:Austausch-Sationsnamen lassen sich anbringen, 1,5 Watt Endstufe,
Bemerkung 2:Abschaltbare Netzantenne (umsteckbar), TA-Anschluß (an Audionstufe)
Bemerkung 3:Schaltbild bei "Details 1", damaliger Preis mit Röhren 245 RM.
Gruppe:(Dreikreiser) (Bakelit-Radio) (E) (Elst) Telefunken 340W (Katzenkopf)
Details 1:als PDF-Datei anzeigen ...
