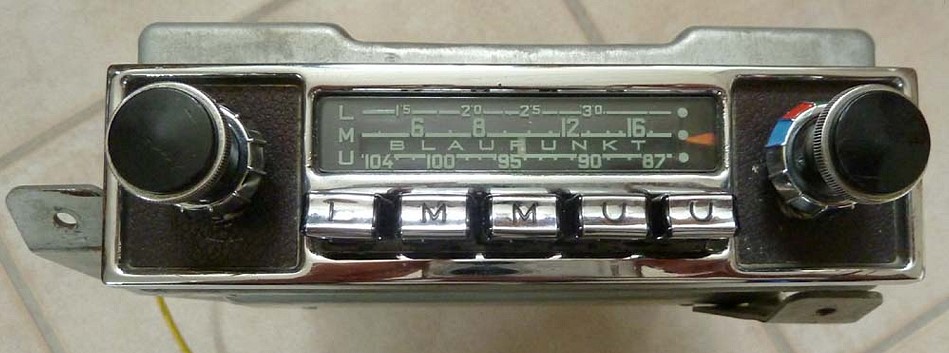

Blaupunkt Köln TR deluxe

Modell:Köln TR de luxe
Herstellungsjahr:1962

Beschreibung

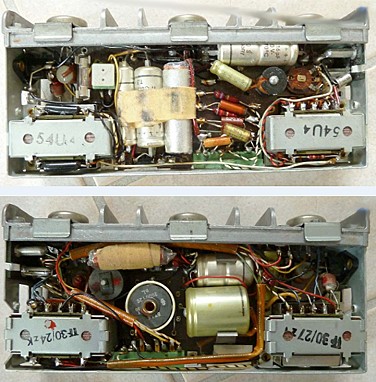

Spitzen-Hybrid-Autoradio (teils mit Röhren, teils mit Transistoren) und Motorsuchlauf (auch Endwendung). Spannungswandler (16 kHz) und NF-Endstufe im Extragehäuse transistorisiert.

Technische Daten
Schaltung:AM-Superhet / UKW-Doppelsuperhet
Röhren/Halbl.:7 Röhren (ECC85, EF89, ECH81, EBF89, EABC80, ECF80, EC92), 3 Transistoren (2*TF80/30, TF80/30z)
Kreise:7 AM, 12 FM
Frequenzen:LW, 2 x MW, 2 x UKW
Lautsprecher:extern für bis zu 2 Lautsprecher. Gesteuert von Gegentaktendstufe 5 Ohm
Spannungen:6V oder 12V, Plus oder Minus an Masse (umschaltbar)
Gehäuse:Metall, zwei Module
Skala:rechteckig Mitte der Frontseite
Abstimmung:Manuell und Motorsuchlauf und Senderprogrammierungs-Tasten. UKW: 2-fach-Variometer, AM: 3-fach-Variometer
Komfort:Motor-Suchlauf, Senderspeicher (mechanisch), HF-Vorstufe für AM und FM, Gegentakt-Endstufe, Klangregler
Gewicht:Gesamt 3,7 kg
Maße:Radioteil: 18 x 6,2/8,2 x 17 cm. Wandler/Endstufe: 18 x 8,6 x4,7 cm.
Bemerkung 1:AM-HF-Vorstufe, Sendersuchlauf kann auch fernausgelöst werden. Antennen-Ausfahrsteuerung.
Bemerkung 2:FM: Doppelsuper: 1. ZF 10,7 MHZ. 2. ZF 6,7 Mhz. NF: 6 Volt 4 Watt, 12 Volt 6 Watt.
Bemerkung 3:Feinanpassung der Antenne möglich. Damaliger Preis 525 DM !!
Gruppe:(F) Die Fotos und Hinweise wurden von "HB9" aus dem Wumpus-Gollum-Forum bereit gestellt

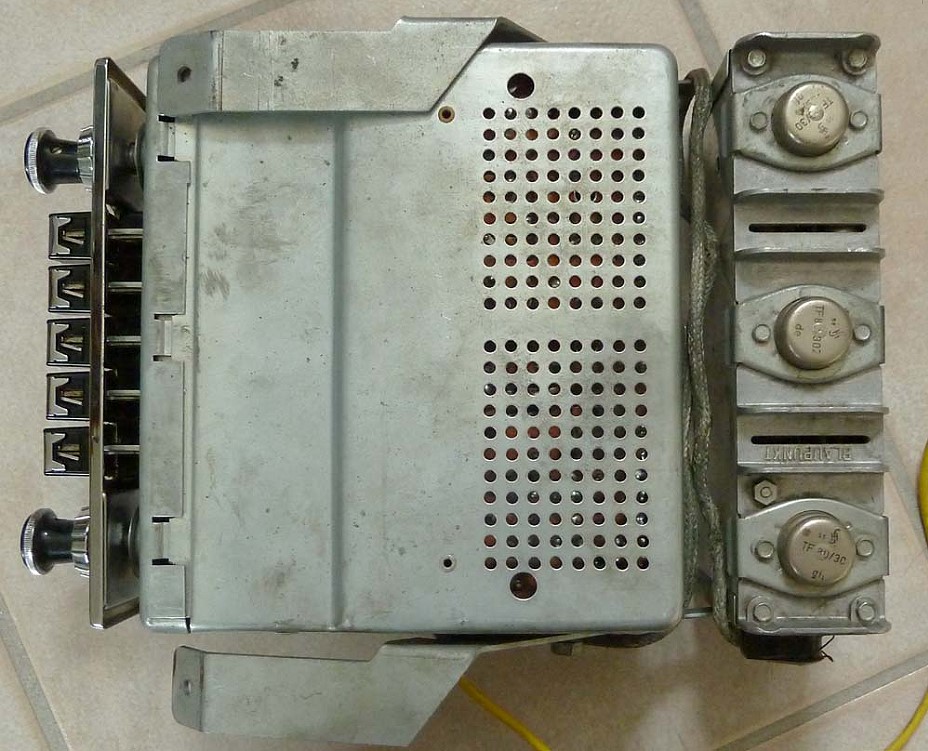

Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
