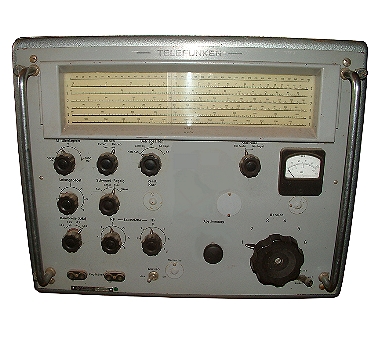

Telefunken E108LW/4

Modell:E108LW/4
Herstellungsjahr:1958

Beschreibung
Kommunikations-Empfänger mit Längstwelle, Langwelle, Mittelwelle und Grenzwelle. Das "Schwergewicht-Radio" (Boat Anchor) ist kein eigentliches Radio, sondern kann viel mehr. In diesem Online-Museum gibt es keinen eigenen Bereich für Kommunikatiosempfänger, deshalb der Eintrag hier bei Röhrenradios. Das Modell wurde in Varianten gebaut, hier das Modell Nr.4 zu sehen.


Technische Daten
Schaltung:Doppelsuper
Röhren/Halbl.:18 (8 x EF85 (EF805s), 5 x ECC81 (ECC801s), 3 x EL84, STV150/30, STV85/10)
Kreise:HF: 4 Kreise. 1. ZF: 6 Kreise. 2. ZF: 2 Quarz-Filter mit variabler Bandbreite
Frequenzen:Längstwelle, Langwelle, Mittelwelle (MW-1), MW-2 bis Grenzwelle
Bereiche: 10-31, 30-94. 91-231, 223-537, 510-1020, 970-1800 kHz
Lautsprecher:extern (Anschluß für Kopfhörer und Lautsprecher)
Spannungen:110 - 240 Volt (110 Watt, 50 / 60 Hz)
Gehäuse:Metall
Skala:rechteckig oben Mitte
Abstimmung:Drehkondensatoren
Komfort:Betriebsarten: A1 (CW), A2 (CW), A3 Amplitudenmodulation mit Träger), A4, F4, A3a, A3b
Gewicht:ca 90 (75?) kg
Maße:48 x 55, 5 x 59 cm
Bemerkung 1:Hochweriger mechanischer und elektrischer Aufbau. Hohe Übersteuerungssicherheit.

Empfangsempfindlichkeit: Band1-3 VLF: 0,5µV
Band 4 LW: 0,45µV
Band 5 MW-1: 0,4µV
Band6 MW-2: 0,3µV
Bemerkung 2:BFO. Eich-Oszillator, ZF-Ausgang, Tonsieb, Pegel-Instrument, HF-Regler, Regelspannungs-Verstärker.
Antennen: 60 Ohm unsym., hochohm, Rahmen.
Bemerkung 3:Die Fotos und technische Daten wurden von "Martin.M", Martin aus dem Wumpus-Gollum-Forum bereitgestellt: Wellenkino
Gruppe:(F) (Kommunikationsempfänger)
Details 1:als PDF-Datei anzeigen ...
Details 1:anzeigen ...
Details 2:anzeigen ...

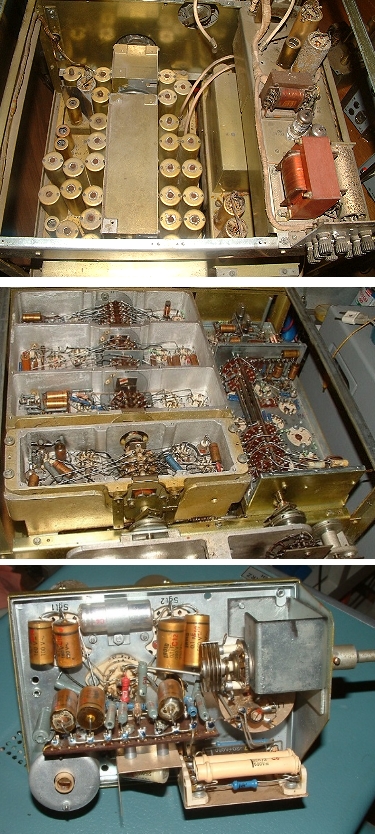

weitere Ansicht
