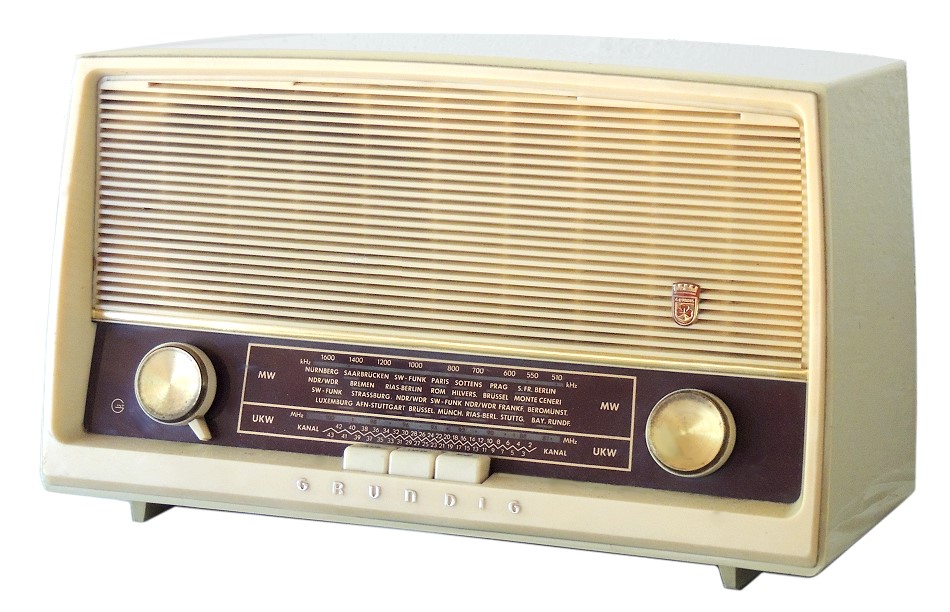

Grundig 88

Modell:88
Herstellungsjahr:1961

Beschreibung
Kompaktes Tischradio als typisches Zweitgerät mit preiswertem Schaltungskonzept.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:3 (ECC85, EBF89, ECL86), 2 Dioden für UKW-Demodulation (RL233)
Kreise:6 AM, 10 FM
Frequenzen:MW, UKW
Lautsprecher:1 (oval)
Spannungen:220 Volt. Keine Netzentkopplung! Sicherung 0,25 A träge.
Gehäuse:Plastik

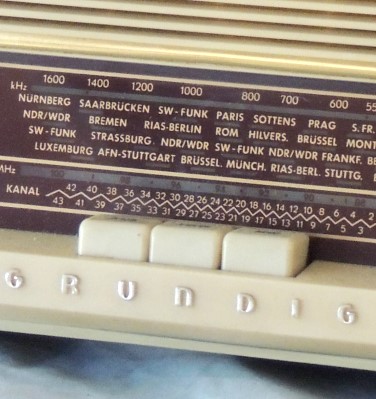

Skala:rechteckig Mitte unten
Abstimmung:Drehkondensator
Komfort:3-fach Tastensatz, Ferritantenne
Gewicht:4 kg
Maße:33 x 20 x 15 cm
Bemerkung 1:Klangblende. Die Röhre ECC85 wird für AM und FM als Eingangs / Mischtufe verwendet.
Bemerkung 2:damaliger Preis 158 DM. AM ZF 460 kHz, UKW-ZF 10,7 MHz. Kein TA, kein Zweitlautsprecheranschluß (wegen fehlender Netztrennung?)
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt
Gruppe:(S)

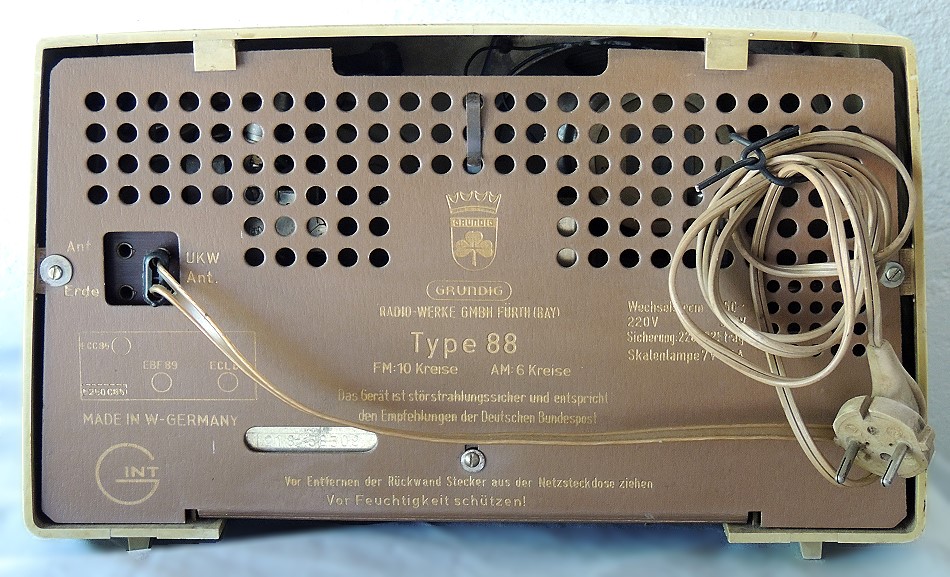

Details 1:anzeigen ...

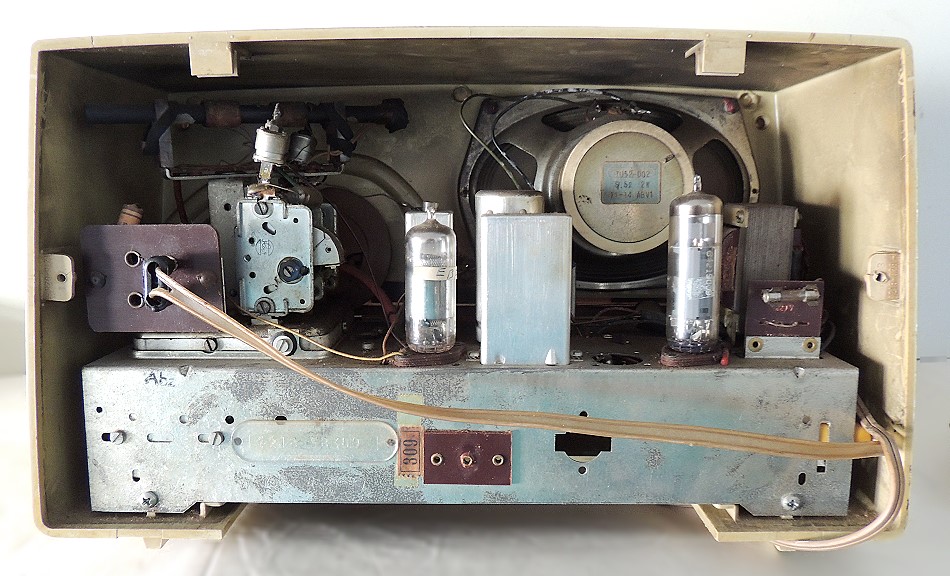

Details 2:anzeigen ...

weitere Ansicht
