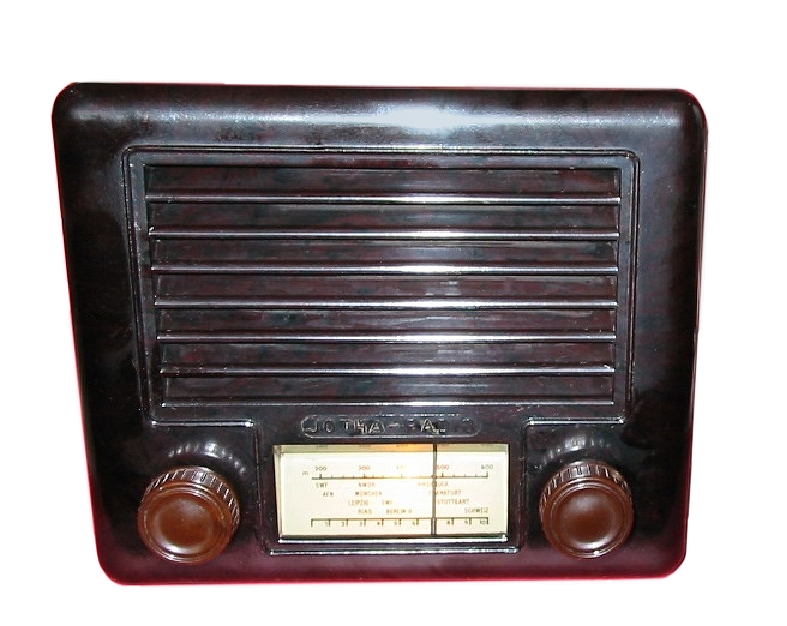

Jotha Liliput 111W

Modell:Liliput 111W
Herstellungsjahr:1951

Beschreibung
Sehr kompaktes Mittelwellen-Geradeaus-Einkreis-Rückkopplungsaudion. Jotha (EAF Hüngerle produzierte in Königsfeld /Schwarzwald. Es gab auch eine Variante mit Kurzwelle.

Technische Daten
Schaltung:Geradeaus
Röhren/Halbl.:1 (ECL113)
Kreise:1
Frequenzen:MW
Lautsprecher:1 (hochohmig, kein Koppeltransformator)
Spannungen:110 / 220 Volt Wechselstrom
Gehäuse:Bakelit
Skala:rechteckig unten Mitte
Abstimmung:Drehkondensator
Komfort:Rückkopplunseinstellung
Gewicht:1 kg
Maße:16 x 14 x 9 cm
Bemerkung 1:mit Sperrkreis an Rückwand? Halbautomatische Gittervorspannungserzeugung der NF-Röhre.
Bemerkung 2:Netztrafo nur für Heizkreis und Skalenbirne. 3 Antenneneingänge, kein Erde-Anschluß
Bemerkung 3:Die Fotos wurden von "WalterBar", Walter aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) (Einkreiser) (Bakelit)

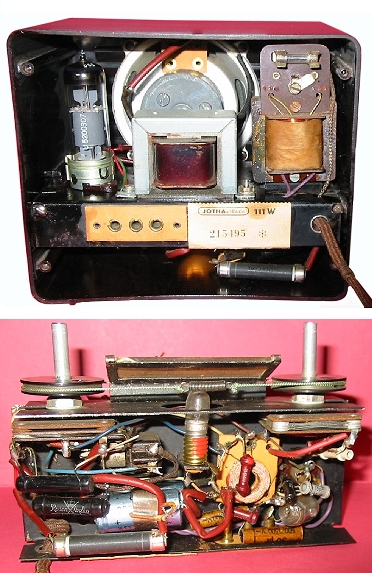

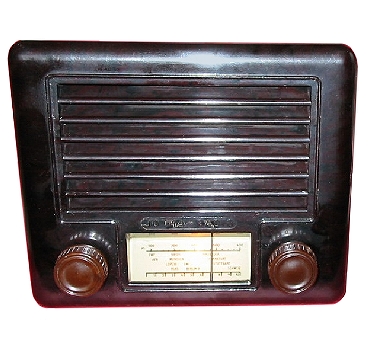

weitere Ansicht
