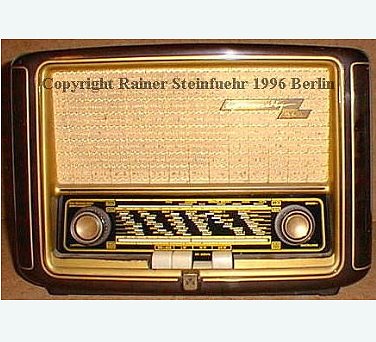

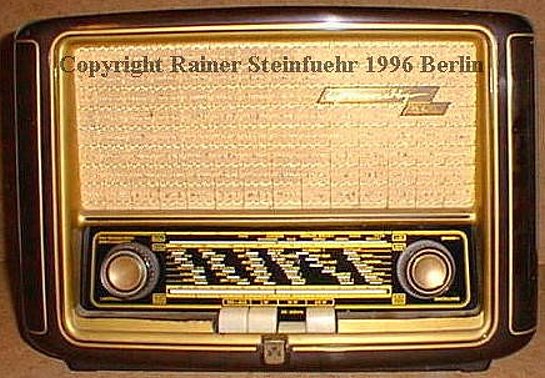

Grundig 840W

Modell:840W
Herstellungsjahr:1953

Beschreibung
Kompakt-Gerät in kostensparender Minimal-Schaltung. Ungewöhnlich: 1954 und für AM als Zweikreiser. UKW Super nur mit Flanken- Gleichrichter. Die eher ungewöhnliche Röhre ECL113 kommt zum Einsatz.

Flankengleichrichtung für FM über Audion galt 1954 schon technisch als weit überholt, da die exakte Sendereinstellung etwas kritisch war und die Tonqualität nicht optimal war.

Die Grundig-Ingenieure haben bei diesem Gerät tief in die Trickkiste gegriffen, um mit den wenigen Bauteilen eine halbwegs gute Empfangsleistung hinzubekommen. Das gesamte Schaltungskonzept kann als ungewöhnlich bis seltsam gedeutet werden. Aus technischer Sicht ist dieses Radio ein echtes Sammlerobjekt.

Nachfolger des Grundig 810W, nur mit zusätzlichem LW-Bereich.

Technische Daten
Schaltung:AM Zweikreiser Geradeaus / UKW Super
Röhren/Halbl.:EC92, EF41, ECL113
Kreise:AM 2, FM 5
Frequenzen:LW, MW, UKW
Lautsprecher:1 (2,5 Watt)
Spannungen:Wechselstrom
Gehäuse:Bakelit
Skala:Rechteckig unten
Abstimmung:Drehko
Komfort:4-fach-Tastensatz
Gewicht:5 kg
Maße:42 x 29 x 20 cm
Bemerkung 1:damaliger Preis 150,-- DM. Ein Einstellregler abeitet beiAM als Rückkopplung, bei UKW als Klangblende
Bemerkung 2:Die Röhre EC92 arbeitet als selbstschwingende UKW-Mischstufe. Die EF41 dient bei MW als HF-Vorstufe, bei UKW als ZF-Verstärker. Die Triode der ECL113 ist bei MW und UKW Audion-Gleichrichter und teilweise NF-Vorverstärker, Rückkopplung
Bemerkung 3:Die Verstärkung der EF41 konnte über ein 20 kOhm-Pot geregelt werden. Schaltbild bei "Details 1"
Gruppe:(Zweikreiser) (E) (Bakelit-Radio) Grundig 840W
Details 1:als PDF-Datei anzeigen ...

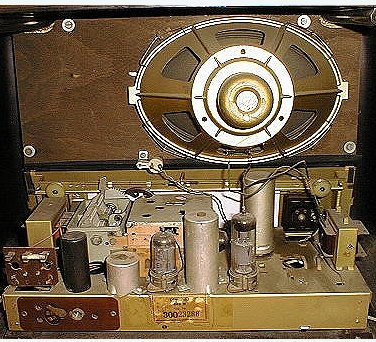

weitere Ansicht
