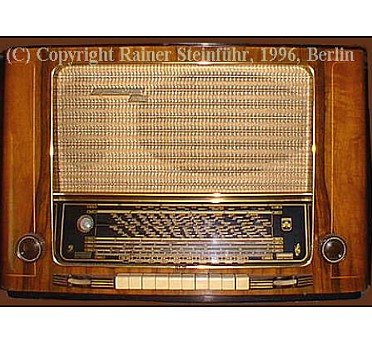

Grundig 4010

Modell:4010
Herstellungsjahr:1952

Beschreibung
Hochleistungs-Super mit HF-Vorstufe mit abgestimmten Bandfilter für MW und LW vor dem Vorverstärker und aperiodischer Kopplung zur Mischstufe! (Mehr Informationen über Radios mit HF-Vorstufe hier). Guter kräftiger Klang durch großen Oval-Bass-Lautsprecher! NF- Verstärker 8 Watt mit Eintakt-A Röhre! Klangreglung (Bass und Höhen). Das ist mein bevorzugtes Radio, es ist immer wieder mal in Gebrauch. Die Frequenz der Ortssender-Taste ist einstellbar

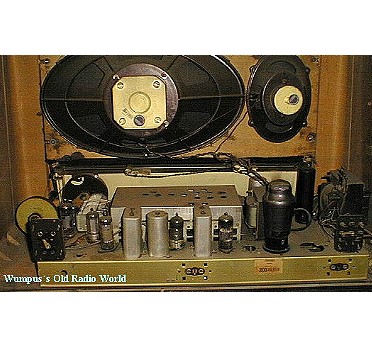

Weitere Photos: Spezial-Seite

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:EF80, EC92, EF41, ECH81, EAF42, EABC80, EL12, EM34.
Kreise:9 AM (davon drei abgestimmt) / 10 FM
Frequenzen:3*KW,2*MW, LW, UKW, Ortssender-Taste für MW-Bereich
Lautsprecher:2 Lautsprecher (Bass-System 36 x 22 cm. Mittel-Hochton 17 x 12 cm) nach vorn strahlend
Spannungen:Wechselstrom, 110/125, 220/240 Volt (70 Watt)
Gehäuse:Edelholz
Skala:Glas, vorn unten
Abstimmung:Drehkondensatoren mit Schwungrad-Antrieb
Komfort:Bandbreiten- Regelung. 4-fach ZF-Bandfilter, Klangreglung (Bass und Hoehen), TA-Anschluß, Zweitlautsprecher-Anschluß
Gewicht:16,7 kg
Maße:66,5 x 41,5 x 29,5 cm
Bemerkung 1:10-fach Tastensatz
Bemerkung 2:Mehrkanal-Gegenkopplung, damaliger Preis 475 DM.
Bemerkung 3:Schaltbild bei "Details 1"
Gruppe:(E) Grundig 4010
Details 1:als PDF-Datei anzeigen ...
