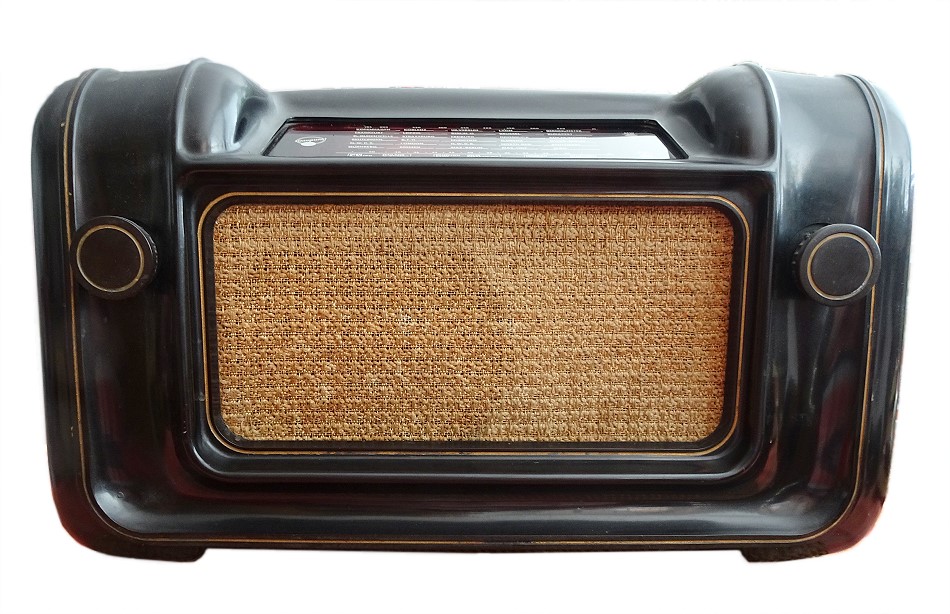

Blaupunkt F630U

Modell:F630U
Herstellungsjahr:1950

Beschreibung
Einfaches Tischgerät im Bakelit-Gehäuse mit Klangschalter. Das Gerät hatte auch die Bezeichnung "B174KU". Das unten gezeigte Schaltbild gilt auch für den Blaupunkt "F640U".

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:4 (UCH11, UBF11, UCL11, UY11)
Kreise:5 (mit Oszill.-Kreis 6)
Frequenzen:MW, KW (29-50 Meter)
Lautsprecher:1
Spannungen:Allstrom 110 / 220 Volt
Gehäuse:Bakelit
Skala:Skala rechteckig oben angekippt (Angaben nur in Meter nicht in kHz o. MHz)
Abstimmung:L-Abstimmung
Komfort:Plattenspieleranschluß, Zweitlautsprecher-Anschluß (Hochohm, Spannung führend!), Klangschalter an Rückwand.
Gewicht:4,8 kg
Maße:41 x 24 x 18 cm
Bemerkung 1:Wellenbereichumschaltung mit Zugschalter am Abstimmknopf, eigene Gleichrichter-Strecke für HF/ZF-Regelung
Bemerkung 2:ZF-Sperrkreis inAntennenleitung (ZF 473 kHz), Antenne- u. Erde-Anschluß über Schutzkondensatoren,
Bemerkung 3:Es scheint zwei Schaltungsvarianten F und B gegeben zu haben (Siehe Schaltbild), Endstufe hat halbautomatische Gittervorspannungs-Erzeugung.
Gruppe:(E) (Bakelit-Radio) Blaupunkt F630U
Details 1:als PDF-Datei anzeigen ...
Details 1:anzeigen ...

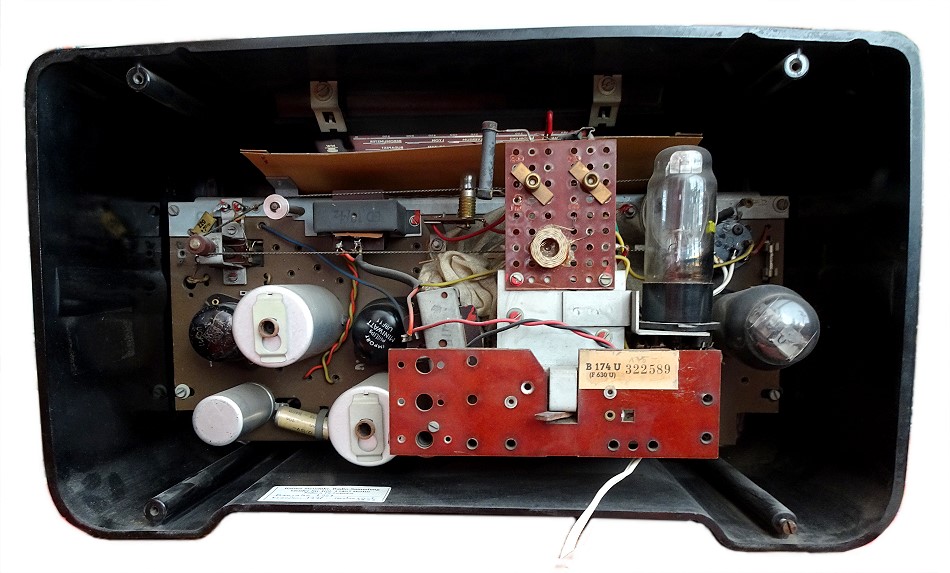

Details 2:anzeigen ...

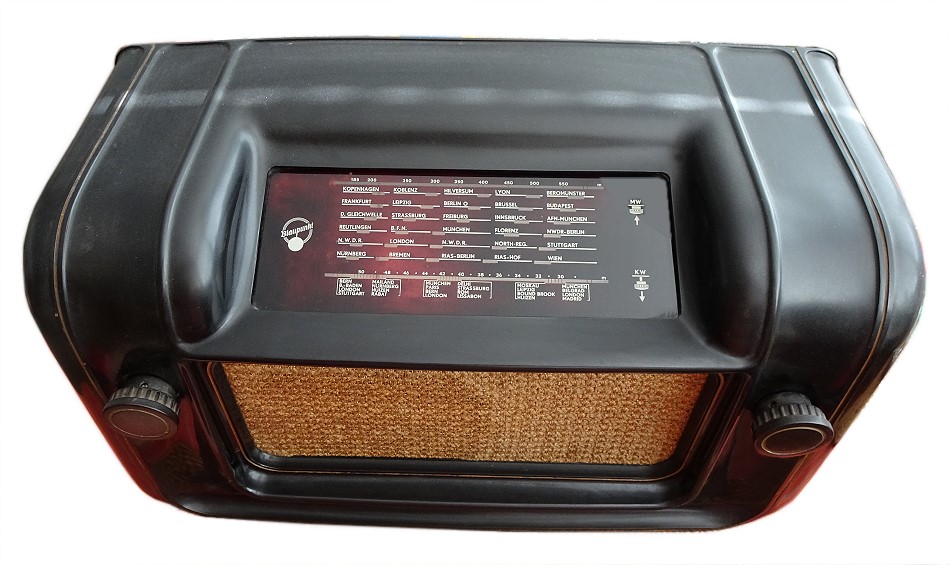

weitere Ansicht
