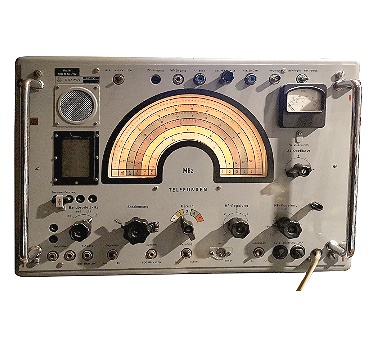

Telefunken E127 KW/5

Modell:E127 KW/5
Herstellungsjahr:1958

Beschreibung
Kommunikationsempfänger, auch für den militärischen Bereich. Kann auch KW-Rundfunkbänder empfangen.

Technische Daten
Schaltung:Superhet (ZF 525 kHz !) ZF-Ausgang. ZF-Durchschlagdämpfung größer 60 dB.
Röhren/Halbl.:8 (5x EF85, 2 x ECH81, EL84), 1 Stabilisator 150C2
Kreise:3 / 4 HF-Kreise für gute Selektion. ZF: 2 x 3-Kreis-Quarzfilter
Frequenzen:5 Bereiche:
1: 1,5 - 3,3 MHz
2: 3,2 - 7,1 MHz
3: 6,9 - 14,1 MHz
4: 13,9- 22,1 MHz
5: 21,9- 30,1 MHz
Lautsprecher:2 x Kopfhörer, 1 Lautsprecher (abschaltbar)
Spannungen:110 - 240 Volt / 70 Watt
Gehäuse:Metall
Skala:Halbkreis Mitte (in "Regenbogenfarben") beleuchtet,
Abstimmung:Drehkondensatoren (Grob- und Feinabstimmung (Knopf drücken))
Komfort:Störbegrenzer, Instrument für NF-Pegel und Feldstärke. Empfangsarten AM (A3) / CW (A1, A2) via VFO (u. bedingt SSB) Es gab aber auch einen SSB-Zusatz.
Gewicht:37 x 55 x 38,5
Maße:40 kg
Bemerkung 1:ZF-Bandbreiten: 0,1 / 0,5 / 1,5 / 3 kHz. Beschriftungsfeld (auswechselbar) für Einsatzzweck-Benennung.
Bemerkung 2:HF-Regelung man. / automat. 2 Antenneneingänge mit Anpasser,
Bemerkung 3:die Fotos wuden von "Martin.M" aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Kommunikationsempfänger)

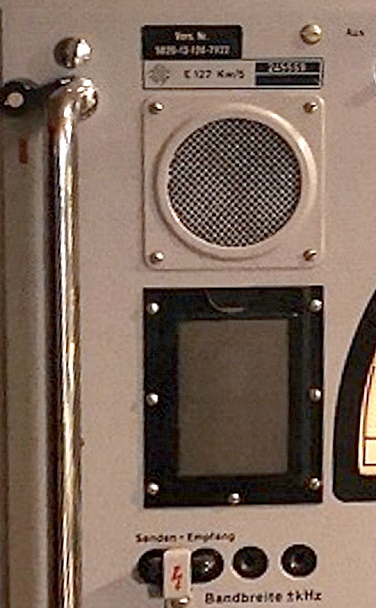

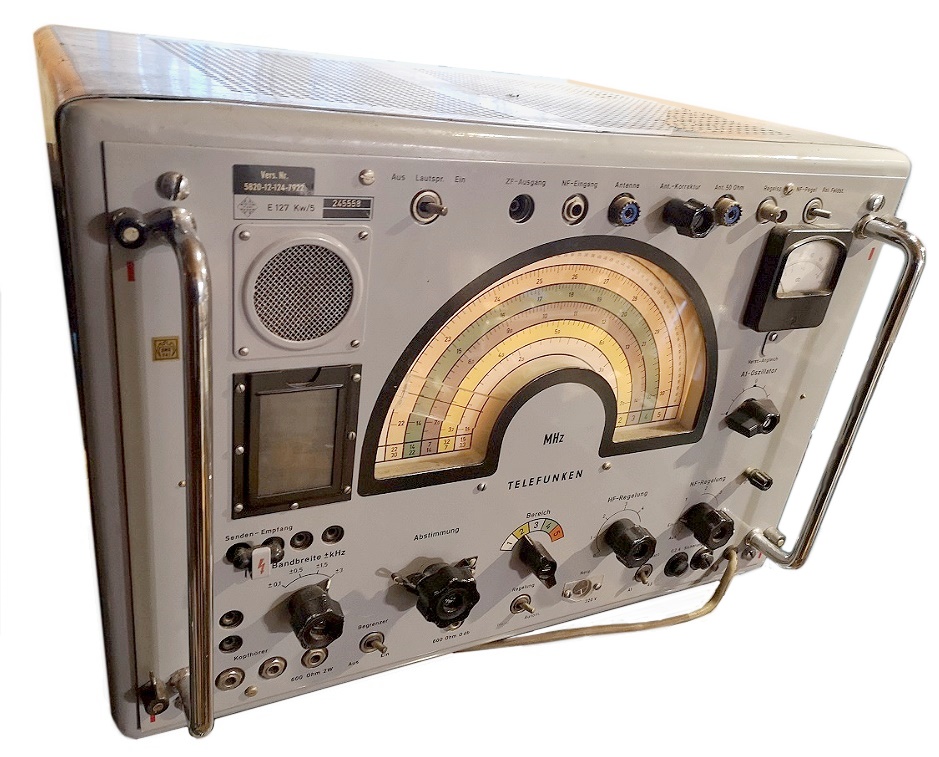

Details 1:anzeigen ...
Details 2:anzeigen ...

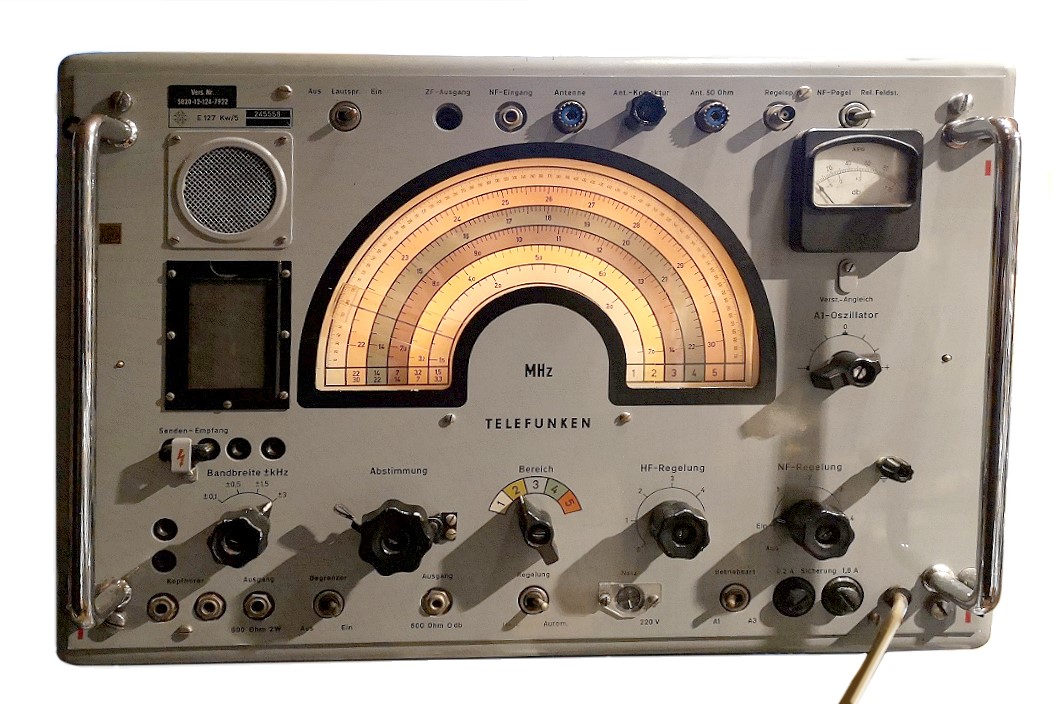

weitere Ansicht
