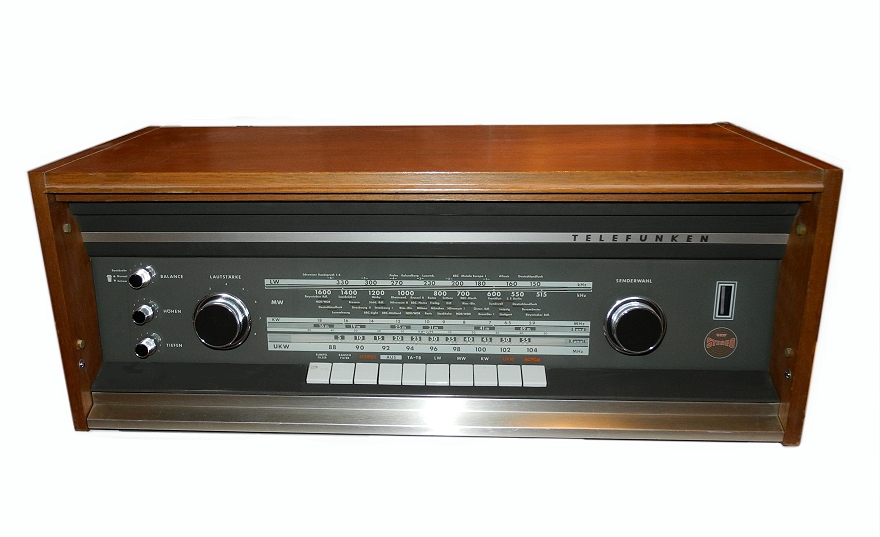

Telefunken Opus Studio 2650

Modell:Opus Studio 2650
Herstellungsjahr:1965

Beschreibung
Spitzen-Hybrid-Gerät mit einer übersteuerungssicheren NF-Stufe. NF-Verstärker mit Transistoren 2 x 15W Sinus (damals eine sehr gute Leistung, auch die verschärfte Variante der DIN 45500 wurde eingehalten). Ich habe dieses Gerät seit 1966. Die Hybrid-Technik (also HF/ZF/Demodulation mit Röhren, NF mit Transistoren) war der Versuch, die Zeit des Übergangs von der Röhrentechnik zur Transistortechnik in den Griff zu bekommen. Eine Zeitlang brachten Röhren im HF/UKW-Bereich noch bessere Ergebnisse als Transistoren. Hybridgeräte sind heute eher selten.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:6 (ECC 85, ECH 81, EF 89, EAF 801, ECF 80, EM 87) 19 (6 x AC122, 4 x AC 171, 3 x AC 117, 2 x AC 175, 4 x AD 149)
Kreise:8 AM, 12 FM
Frequenzen:UKW 87,5-104 MHz, KW 5,9-18,2 MHz (mit Lupe), MW 510-1620 kHz, LW 150-350 kHz
Lautsprecher:keine Lautsprecherboxen WB60 oder RB45 / RB65 / SB85
Spannungen:Wechselstrom 110-240 Volt, 150 Watt!

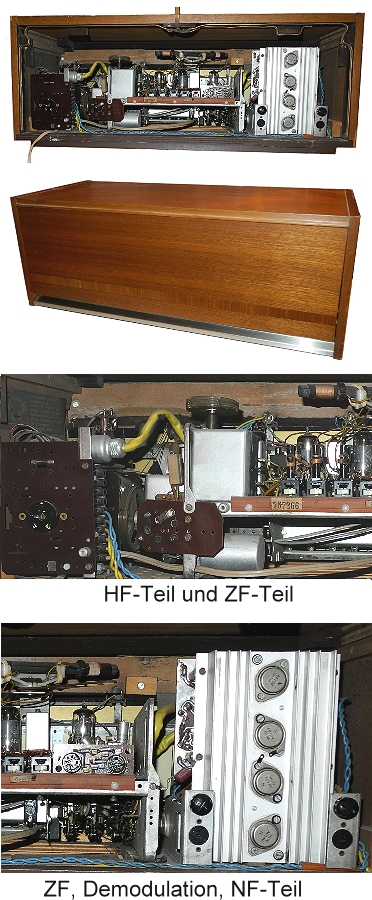

Gehäuse:Holz (Teak) mit herunterklappbaren Frontseite. Teakholz war in diesen Jahren ein oft verwendetes Edelholz. Zum Service kann das Gehäuse nach oben abgehoben werden.
Skala:Rechteck
Abstimmung:AM / FM getrennt
Komfort:KW-Lupe, Tonblenden, AFC, HiFi, UKW-HF-Stereo mit Leuchtindikator, Balance, 10-fach-Tastensatz, Rauschfilter
Gewicht:15 kg
Maße:65 x 25,5 x 27 cm
Bemerkung 1:Phono-Vorverstärker. Der NF-Vorverstärker war stark gegengekoppelt und konnte auch sehr hohe NF-Pegel verzerrungsfrei verkraften.
Bemerkung 2:Drehbare Ferritantenne. "Eisenlose" Endstufen
Bemerkung 3:Phono: Rauschfilter, Rumpelfilter. Servicefreundliche Modulbauweise.
Gruppe:(HiFi) (Steuergerät) (Stereo) (E) Telefunken Opus Studio 2650

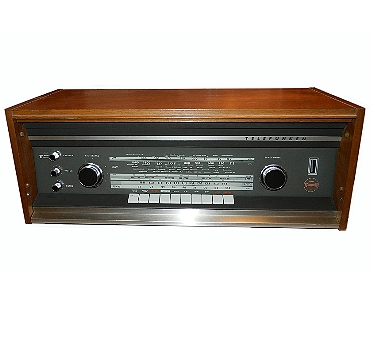

weitere Ansicht
