Philips 122ABC

Modell:122ABC
Herstellungsjahr:1942

Beschreibung
In Bearbeitung. Ein Röhrenkofferradio, das wohl auch zur Truppenbetreuung genutzt wurde (Hinweise in Funkschau-Hefte dieser Jahre). Es gibt unterschiedliche Hinweise auf die Baujahre: 1940-1943. Weil es in Funkschauheften der Jahrgänge 1942 / 43 Hinweise auf das Gerät gibt, wurde hier 1942 gewählt.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:4 (DK21, DF21, DAC21, DL21)
Kreise:5
Frequenzen:MW
Lautsprecher:1

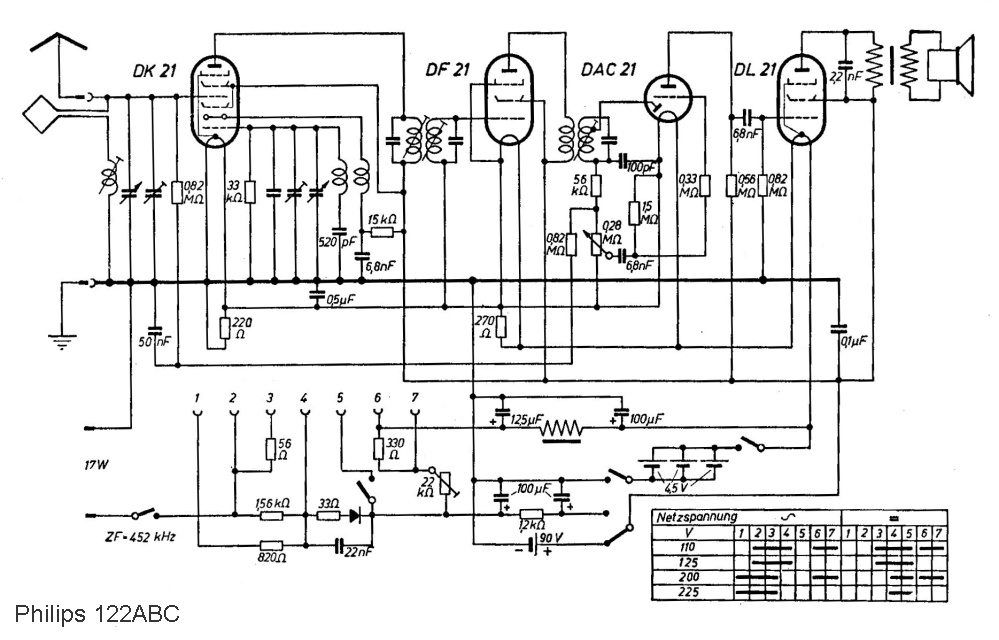

Spannungen:Netz (Allstrom: 110 - ca. 225 Volt (siehe Schaltbild: Details 1)). Batterie: 1 - 3 x 4,5 Volt parallel, 90 Volt. Umschaltung Netz/Batterie über Relais.
Gehäuse:Holz mit Ledertragegriff
Skala:rechts quadratisch, Rotationszeiger
Abstimmung:Drehkondensator?
Komfort:-
Gewicht:3,8 kg
Maße:26 x 28 x 19 cm
Bemerkung 1:Rahmenantenne, Buchse für Drahtantennen. Die DK21 ist eine 3-fach-Steuergitterröhre.
Bemerkung 2:Die Netzwahl DC /AC ist etwas ungewöhnlich, ebenfalls die Parallelschaltung von 3 Batterien (Selbstanpassung auf den Pegel der jeweils schwächsten Batterie)
Bemerkung 3:Das Foto und Hinweise hat "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Röhrenkofferradio) (Kofferradio) Philips 122ABC
Details 1:anzeigen ...

weitere Ansicht
