Saba 335WL

Modell:335WL
Herstellungsjahr:1935

Beschreibung
Selektiver Dreikreis-Empfänger im ungewöhnlichen fast quadratischem Gehäuse in leichter Art Deco - Anmutung.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:5 (AH1, AB2, AF7, AL1, AZ1)
Kreise:3
Frequenzen:LW, MW
Lautsprecher:1 (elektrodynamisch, oval)
Spannungen:110-240 Volt Wechselstrom
Gehäuse:Holz
Skala:rechteckig hochkant rechts (Länderskala)
Abstimmung:Drehkondensatoren (Einknopfbedienung)
Komfort:Rückkopplung, Lautstärke-Automatik, TA-Anschluß, Pegel-Anzeiger, Zweitlautsprecher-Anschluß
Gewicht:15,8 kg
Maße:49 x 37 x 31 cm
Bemerkung 1:Bandfilterschaltung, NF-Anodengleichrichtung.
Bemerkung 2:Interessante HF-Vorstufe mit Zwei-Steuergitter-Röhre in Verbindung mit der Doppel-Diode AB2 eine Regelspannungserzeugung zur Lautstärke.
Bemerkung 3:damaliger Preis damals 255,25 RM mit Röhren
Gruppe:(I) (26) (Dreikreiser)

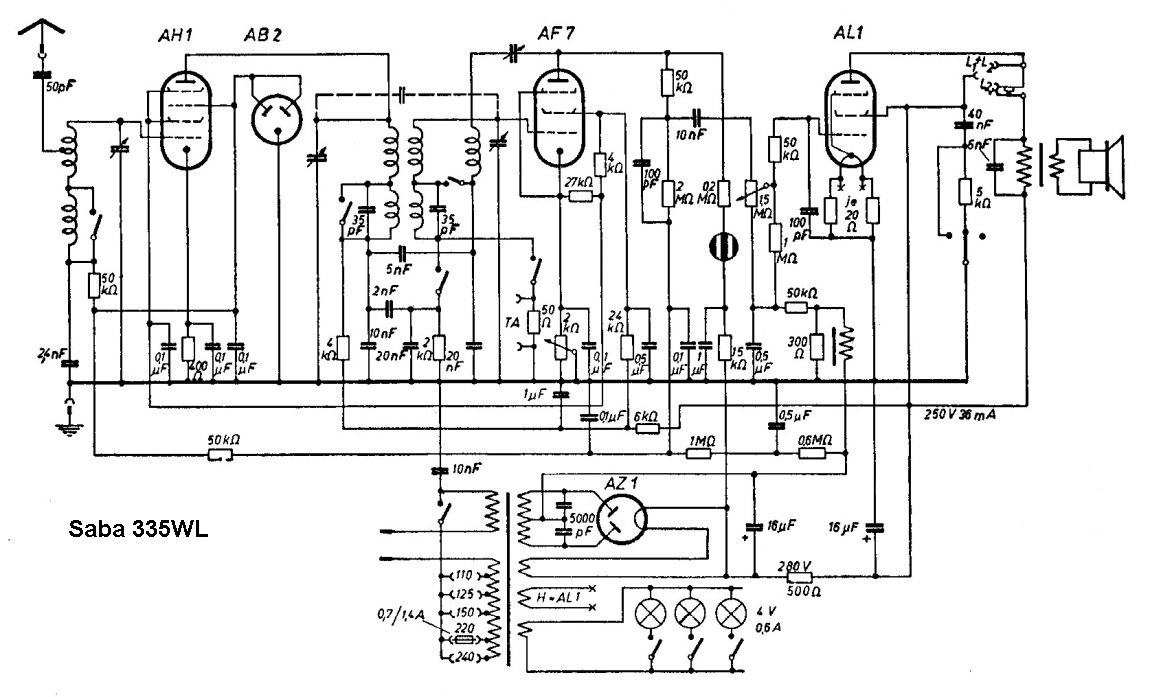

Details 1:anzeigen ...
