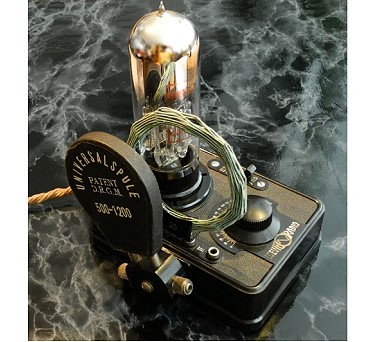

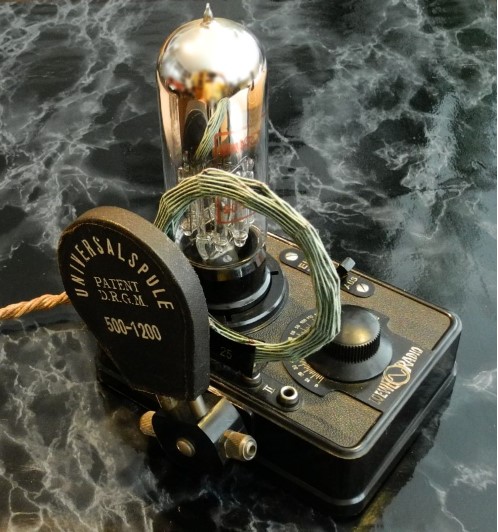

Loewe OE333 im Bakelitgehäuse

Modell:OE333 im Bakelitgehäuse
Herstellungsjahr:1927

Beschreibung
Ortsempfänger mit Mehrfach- Multifunktionsröhre 3NF. Seltenheit. Es handelt sich um einen reinen Ortsempfänger ohne Rückkopplung mit zweistufigen NF-Verstärker mit Eignung für Lautsprecherempfang. Durch die wechselbare Antennenspule und in 2 Positionen umsteckbare Schwingkreisspule konnten verschiedene Frequenzbereiche empfangen werden. Die Röhre 3NF beinhaltet 3 Röhrensystem und zusätzliche in Glas geschweißte Bauelemente. Mit ein Grund für die Mehrfachröhre mag in den damaligen Lizenz-Patent-Vorgaben für Röhren durch Telefunken oder Besteuerung von Röhren gelegen haben. Die Bakelitvariante hat eine geänderte Schaltung, das gilt auch für die verwendete Anodenbatterie.

Zubehör: "Kleiner Loewe-Satz" 5 Spulen mit 35, 50, 75, 150, 200 Wdg.

Weitere Photos des OE333 in der in Bakelit-Variante hier ...

Weitere Informationen zu den Loewe Mehrfachröhren hier ...

... zur Holz-Variante

Technische Daten
Schaltung:Geradeaus mit Anodengleichrichter und 2-Stufen-NF-Verstärker
Röhren/Halbl.:3NF
Kreise:1
Frequenzen:LW, MW
Lautsprecher:1 oder Ohrhörer
Spannungen:Anodenbatterie 90 V / 82,5 V / 7,5 V / 6 V. 4 Volt Heiz-Akku
Gehäuse:Bakelit
Skala:Auf Abstimmrad
Abstimmung:Drehkondensator
Komfort:Variable Antennenkopplung
Gewicht:900 Gr.
Maße:18 x 13 x 6 cm
Bemerkung 1:Die Schaltung der Holz-Variante des OE333 weicht etwas vom OE333 Bakelitmodell ab! Siehe dort.
Bemerkung 2:Es wird an anderer Stelle immer wieder mal auf eine Audion-Schaltung verwiesen, das ist aber nicht so.
Bemerkung 3:-
Gruppe:(M) (Einkreiser)
Details 1:anzeigen ...

weitere Ansicht
