Schaub Super 229

Modell:Super 229
Herstellungsjahr:1936

Beschreibung

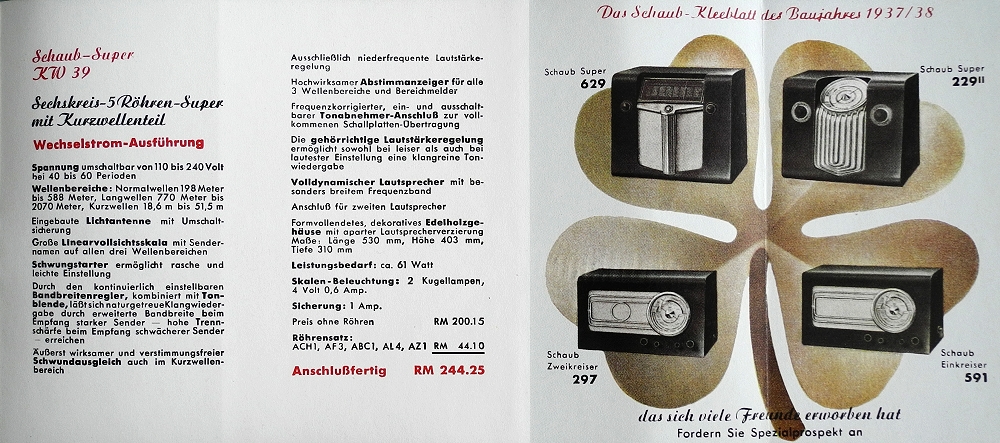

Superhet mit hoher Zwischenfrequenz (1600 kHz) als "Einbereichsuper" (MW und LW zu einem Bereich zusammengefasst). Es gab ein Nachfolge-Modell "Schaub Super 229 / II", das teilweise auch über KW und dann drei Bereichen verfügte. Aufgrund des bemerkenswerten Designs gern als "Spitzkühler" oder "Kathedrale" bezeichnet, beworben teilweise mit "Triumpf-Super". Produktwerbung

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:5 (AK2, AF7, AB2 (ein System wird nicht genutzt), AL4, AZ1)
Kreise:5
Frequenzen:MW, LW (in einem Bereich)
Lautsprecher:1 (elektrodynamisch)
Spannungen:110-220 Volt Wechselstrom
Gehäuse:Holz
Skala:360 Grad-Skala für LW/MW (ein Bereich) mit khz / Meter - Skalierung.
Abstimmung:Drehkondensator (mit Hilfsumschaltung des Eingangs-Schwingkreises zur besseren Anpassung des großen Abstimmbereichs. Der Eingangskreis wird nicht mit Drehko abgestimmt)
Komfort:Klangschalter an Rückwand, TA-Anschluß
Gewicht:15 kg
Maße:46 x 39 x 32 cm
Bemerkung 1:Die AF7 wird als Reflex-Schaltung genutzt (ZF u. NF). Sperrkreis zuschaltbar. An Rückwand auch Rückkopplung der ZF einstellbar!
Bemerkung 2:Auf Foto unten rechts: Ein funktionierende Miniatur-Modell aus China.
Bemerkung 3:Das Foto und Hinweise hat "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (Art Deco) Schaub Super 229 (Reflex)
Details 1:anzeigen ...
Details 2:anzeigen ...
