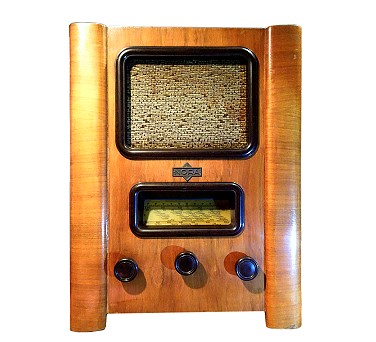

Nora W200L

Modell:W200L
Herstellungsjahr:1934

Beschreibung
Rückkopplungsempfänger mit dämpfungsarmer Kreis-Spule für drei Bänder

Technische Daten
Schaltung:Einkreis-Rückkopplungs-Audion, Geradeaus-Empfänger
Röhren/Halbl.:1064, RENS,1284, RENS 1374d.
Kreise:1 (und ein Sperrkreis zur Reduzierung des Ortssenders)
Frequenzen:MW, LW
Lautsprecher:1 (elektrodynamisch) und ein hochohmiger Aussenlautsprecher anschließbar
Spannungen:120, 150, 220, 240 Volt Wechselstrom
Gehäuse:Edelholz im Hochformat
Skala:Zelloloid, rechteckig mit Stationsnamen, beleuchtet
Abstimmung:Luft-Drehkondensator
Komfort:Sperrkreis für LW / MW (von Rückseite zu bedienen), TA-anschluß
Gewicht:10 kg
Maße:32 x 40 x 16 cm
Bemerkung 1:Damaliger Preis 144,-- RM. Entbrummer, Skalenbeleuchtung, Endröhre mit automatischer Gittervorspannungs-Erzeugung.
Bemerkung 2:Lichtnetzantenne, Differenzial-Drehkondensator zur Antennen-Anpassung, der auch die lautstärke einstellte. Drei Antennenbuchsen.

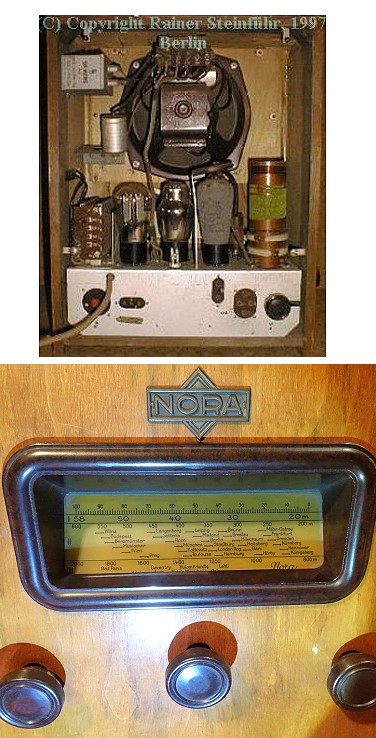

Bemerkung 3:Schaltbild bei "Details 1 (PDF)". Bei dem gezeigten Gerät hat es Reparatur-Eingriffe gegeben. Das Foto bei "Details 2" zeigt die Rückseite ohne Röhren. Das Foto "Details 1 (JPG) zeigt den Spulenkörper.
Gruppe:(Einkreiser) (E) Nora W200L
Details 1:als PDF-Datei anzeigen ...
Details 2:als PDF-Datei anzeigen ...
Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
