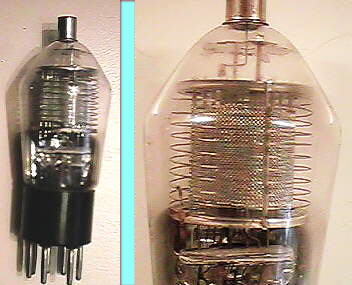

Einige Radio / Fernseh-Röhren als Beispiele aus meiner Sammlung.
Das ist kein technisches Datenblatt
... mehr zu: Auflistung von Röhrenherstellern
Alle Angaben ohne Gewähr
Etwas Technik und einige Hinweise zuvor:
In diversen Radiogeräten (Beispiel Isaria H3) der frühen Jahre findet man Einstellregler (Rheostaten), um die Heizspannung (zum Teil auch für jede Röhre einzeln) von aussen einstellen zu können. Insbesondere direkt geheizte Röhren (in Abhängigkeit von dem genutzten Heizfadenmaterial, z.B. Wolfram) reagierten empfindlich auf zu hohe oder zu niedrige Heizspannungen.
Da in diesen frühen Jahren die Stromversorgung hauptsächlich über Batterien und Akkus erfolgte, änderte sich auch im Laufe der Zeit (besser der langsamen Entleerung der Batterien / Akkus) deren Spannung. Damit also auch die Heizspannung. Mehr dazu hier ...
Mit den Heizspannungseinstellern konnte man dieser Entleerung etwas entgegenwirken. Wurde der Akku neu aufgeladen / eine neue Batterie angeschlossen, drehte man zuvor die Heizspannungseinsteller auf maximalen Widerstand. So konnten die Röhren nicht überheizt werden, auch eine gewisse Einschaltstrombegrenzung trat so ein.
Erst mit Nachlassen der Spannung drehte man über die Tage die Spannung der Heizung weiter und weiter wieder hoch. Da es kaum Messanzeigen gab, mußte der Radiohörer nach Gefühl nachdrehen. Nicht sorgfältiger Umgang führte zu vorzeitigem Röhrenverschleiß. Deshalb wurden diverse Messinstrumente angeboten, mit denen man diese Spannungen messen konnte. Beispiel für ein solches Instrument hier.
Hinweis zu den Valvo Prüfröhren: Valvo brachte Röhrenkartons mit der Aufschrift "Prüfröhre" heraus. Auf den dazu gehörenden Röhren gab es eben solche Aufschrift. Das waren normale Röhren, die aber für die Prüfungen in der Werkstatt (im Labor) gedacht waren, um nicht immer neue Röhren zum Testen nutzen zu müssen. Das Verfahren hat sich in der Praxis aber nicht richtig durchsetzen können. Also: eine "EC92 Prüfröhre" war einfach eine EC92. (In meiner Sammlung sind solche Röhren nicht vorhanden.)
Hinweise zu radioaktiven Röhren: Einige frühere Radioröhren nutzen für die Heizfäden (Kathoden) Metalle und Metalloxyde, die Isotope waren, also mehr oder weniger radioaktiv sein konnten. Beispiele: Thorium und Wolfram, teilweise auch kombiniert. Zwar waren das Materialien, die hauptsächlich Alphastrahler mit zum Teil sehr sehr langen Halbwertzeiten und ebenso unterschiedlichen Strahlungsintensitäten, aber es gibt in Sammlerkreisen unterschiedliche Ansichten, über de Gefährlichkeit solcher alten Röhren, insbesondere dann, wenn sie beschädigt sind (Glasbruch).
Alpha-Strahler haben eine sehr kurze Wirkdistanz (im mm-Bereich), sollten aber keinesfalls in den Körper gelangen, weil sie dort unmittebar auf das Gewebe schädigend einwirken könnten. Außerdem gibt es zumeist auch Gamma-Strahlenanteile. Ich selbst neige zu größter Vorsicht im Umgang mit Radioröhren der frühren Jahre und vermeide jeden Kontakt zu Röhren mit Glasbruch. Ich versuche jeweils herauszubekommen, welche Röhren z.B. thoriumhaltigen Materialien hatten. Dazu zählen u.U. Röhren, wie RE78, RE97, RE144t, RE152t, RE154t, RRE504t, RE052T, RE054t, RRE061t, RE064t, RE074t, LV6, LV9 (diese Liste ist NICHT abschließend). |
||||||||||
Hersteller
|
Röhrenbezeichnung
(Sortierung)
Fotos mit dicken Rahmen anklicken |
System
|
Bemerkungen
|
|||||||
Sortierung nach der 1. Ziffer / dem 1. Buchstaben der Röhrenbezeichnung.
|
||||||||||
Loewe |
3NF
|
3 Systeme |
Mehrfachröhre mit eingearbeiteten weiteren Bauteilen. (Erster intergrieter Schaltkreis).
... mehr zur Röhre und ähnlichen Röhren. |
|||||||
TKD
|
4K30
|
2 Trioden |
Mehrfachröhre
|
|||||||
Philips
|

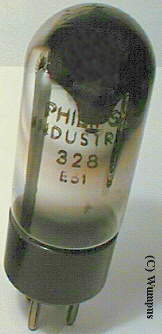

328
|
Doppelgleichrichter |
Gleichrichter ?
|
|||||||

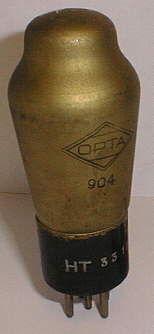

Opta
|
904
|
Triode
|
... wie REN904
4 Volt / 1 Amp Heizung
|
|||||||
A-Typ-Röhren: | ||||||||||
Telefunken
|
AB 2
|
Doppeldiode
|
HF-Gleichrichter, 4 Volt Heizung
Eingesetzt z.B. im Stassfurt Imperial 47W. |
|||||||

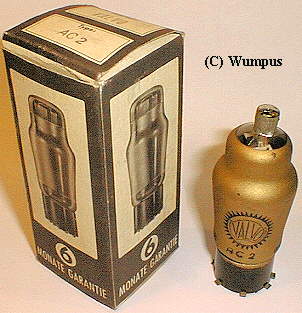

Valvo
|
AC 2
|
Triode
|
Allgemein, Audion, NF, HF. 4 Volt Heizung
Eingesetzt z.B. im Saba 446WLK |
|||||||
Valvo
|
AF 3
|
Pentode
|
HF allgemein, 4 Volt Heizung
Eingesetzt z.B. im Loewe Opta 537W |
|||||||
Valvo
|
Pentode
|
HF-, NF-Verstärker, 4 Volt Heizung
Eingesetzt z.B. im Saba 335WL |
||||||||
Valvo
|
Oktode
|
Hier ohne Schirmung. Mischröhre, 4 Volt Heizung
Eingesetzt z.B. im |
||||||||
Valvo
|
AL 4
|
Pentode
|
NF-Endverstärker, 4 Volt Heizung
Eingesetzt z.B. im Schaub Super 229
|
|||||||
Valvo
|
AZ 1
|
Doppeldiode
|
Netzgleichrichter, 4 Volt Heizung
Eingesetzt z.B. im Graetz Graetzor 43W |
|||||||
RFT
|
Doppeldiode
|
Netzgleichrichter. Hergestellt in der DDR,4 Volt Heizung.
Eingesetzt z.B. im |
||||||||
C-Typ-Röhren: | ||||||||||
Telefunken
|
Pentode
|
Allgemein HF. 13 Volt, 0.2 Amp.
Einsatz in HF- und NF- Schaltungen.
Eingesetzt z.B. im Saba 241GWL |
||||||||

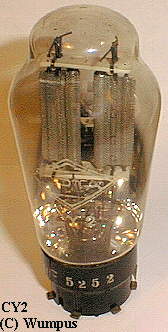

Opta
|
Doppelgleichrichter
|
Netzgleichrichter, 0,2, Amp. Heizstrom.
Eingesetzt z.B. im Philips Philips A43U/D.
|
||||||||
D-Typ-Röhren: | ||||||||||
ITT |

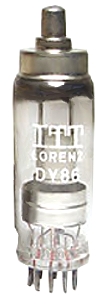

DY86 |
Diode |
Fernseh-Hochspannungsgleichrichter, wird über stark isolierte Einwindungsspule direkt vom Zeilentrafo geheizt.
Heizung 1,2 Volt Heizung. Anodenspannung bis 22500 Volt.
Diese Röhre gab es auch als E-Typ: EY86 mit 6,3 Volt Heizspannung über Mehrwindungsspule alm Zeilentrafo.
Eingesetzt z.B. im Graetz Kurfürst F371 |
|||||||
Es folgen einige Beispiele von 6,3 Volt-Heizung-Röhrentypen:
Ursprünglich auch als Typen zum Einsatz im PKW mit seinem 6-Volt-Netz entwickelt. Bei den im PKW eingesetzten 6 Volt-Bleiakkus galt 5,25 Volt als Entladeschlußspannung, 7,26 Volt als Ladeschlußspannung. Der Wert exakt dazwischen wäre 6,255 Volt. So gesehen war die "krumme" Heizspannung von 6,3 Volt einigermaßen logisch. |
||||||||||
Tungsram
|
Doppel-HF-Gleichrichter und Triode |
6,3 Volt Heizung
|
||||||||
Lorenz
|
Pentode
|
NF-Endverstärker mit Doppel-Diode
6,3 Volt Heizung
Eingesetzt z.B. im Schaub Regina 2W
|
||||||||
Valvo
|
Spanngitterröhre |
Doppeltriode, VHF, UHF, Konverter
6,3 Volt Heizung |
||||||||
Telefunken
|
Mischer / Oszillator
|
Standard-Röhre in vielen Radios über viele Jahre. Ein "Arbeitspferd" der Rundfunktechik.
Eingesetzt z.B. im Grundig 5010
|
||||||||
Verschiedene Hersteller
|
EL12
EL12/325 EL12/350 ? EL12/375 EL12S (Spezial) EL12N |
NF-Endstufen-Verstärker
|
Eingesetzt z.B. im Grundig 4010
|
|||||||
Verschiedene Hersteller
|
EL41
|
NF-Endstufen-Verstärker
|
Im Eintakt A - Betrieb bis ca. 3,9 Watt In Gegentakt AB bis ca. 10 Watt.
Eingesetzt z.B. im Grundig 165W UKW
(Foto weiter unten) |
|||||||
Verschiedene Hersteller
|
EL84
|
NF-Endstufen-Verstärker
|
Im Eintakt A - Betrieb bis ca. 5,5 Watt In Gegentakt AB bis 17 Watt.
Eingesetzt z.B. im
(Foto weiter unten) |
|||||||
Verschiedene Hersteller
|
EL95
|
NF-Endstufen-Verstärker
|
Im Eintakt A - Betrieb bis ca. 2,5 - 3 Watt In Gegentakt AB bis 7 Watt.
Eingesetzt z.B. im Siemens Kleinsuper A8
(Foto unten) |
|||||||

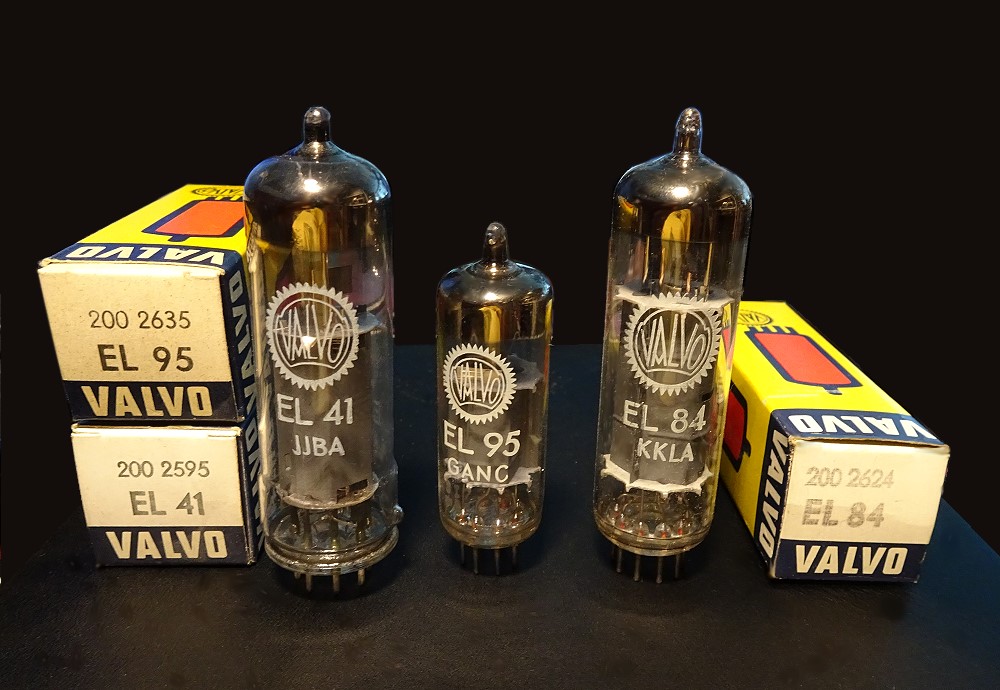

Die "Arbeitspferde" der Mono-Endstufen-Röhrenradios in den fünfziger Jahren des vorigen Jahrhunderts: EL41, EL95, EL84 |
||||||||||

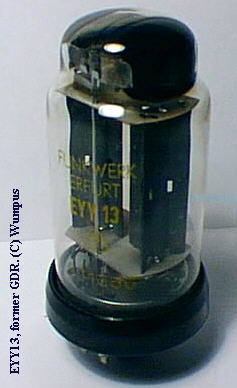

Funkwerk Erfurt
|
Doppel-Gleichrichter
|
DDR. Netzgleichrichtung.
Heizung: 6,3 Volt / 2 x 1,2 Amp. Anodenstrom: 2 x 150 mA
|
||||||||
G bis L -Typ-Röhren: | ||||||||||

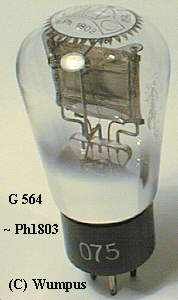

Valvo.
|
Diode
|
Netzgleichrichter . 4 Volt, 0,6 A
|
||||||||

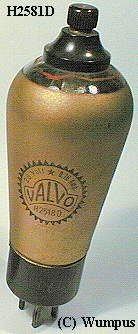

Valvo
|
Pentode
|
HF-Regelröhre. Heizung: 20 Volt, 0,18 A
|
||||||||

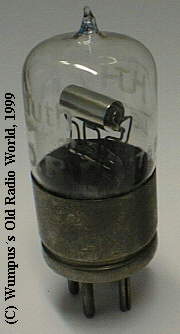

Tungsram.
|
Triode
|
für Batterieempfänger, 2 Volt Heizung
|
||||||||

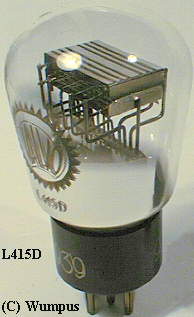

Valvo
|
Pentode
|
Endtriode. Heizung: 4 Volt, 015 mA
|
||||||||

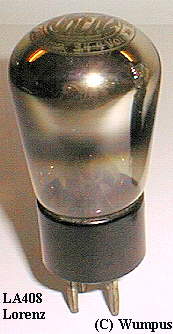

Lorenz
oder
andere
|
Triode
|
4 Volt / 0,08 A ? | ||||||||
Huth
|
Triode
|
Frühe Radioröhre. Audion, usw. Heizung: 1,2 Volt, 0,08 A |
||||||||
Fernseher-Typ-Röhren: | ||||||||||

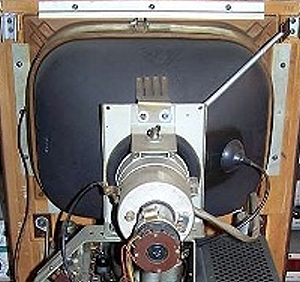

Philips |
MW36-22
|
Bildröhre |
Schwarzweiss-Bildrohr für TV-Gerät Philips TD1410U (Starenkasten).
|
|||||||

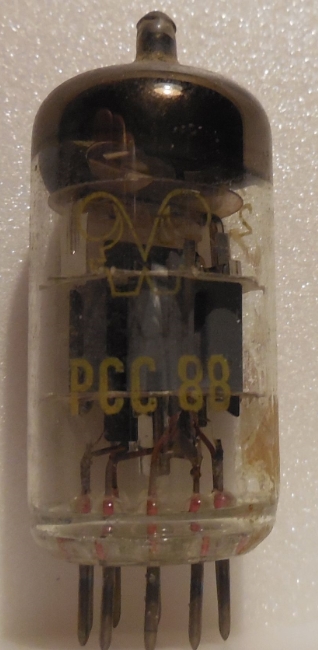

Funkwerk Erfurt (W) |
PCC88
|
Doppeltriode |
Fernseh-Tuner (VHF / UHF)
(Foto von "NorbertWerner" aus dem WGF)
Eingesetzt z.B. im Fernseher Graetz Kornet F37 |
|||||||
Telefunken |
PL36 |
Pentode |
Fernseh-Zeilenendstufenröhre. Vorgänger der PL500.
Eingesetzt z.B. im Fernseher Graetz Kornet F37 |
|||||||

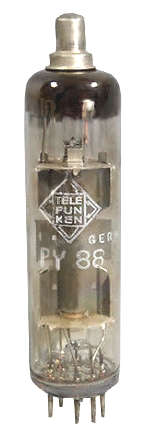

Telefunken |
PY88 |
Diode |
Fernseh-Zeilenendstufe Booster-Diode.
Eingesetzt im Fernseher Graetz Kurfürst F371 |
|||||||
R -Typ-Röhren: | ||||||||||

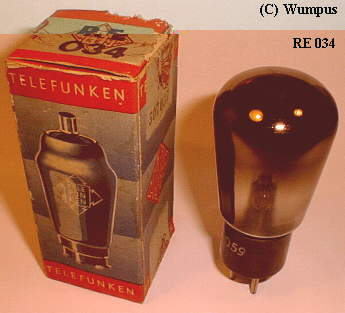

Telefunken
|
Triode
|
Frühe Radioröhre. Audio, HF, Verstärker, NF-Verstärker. Heizung: 4 Volt, 0,06 Amp.
Eingesetzt z.B. im Telefunken T10 |
||||||||
Telefunken
|
RE 054
|
Triode.
|
Frühe Radioröhre. Audion, HF-Verstärker, NF-Verstärker. Heizung: 3,5 Volt, 0,06 A.
Eingesetzt z.B. im Aeriola B21
|
|||||||
Telefunken
|
Triode
|
Frühe Radioröhre. Audion, HF-Verstärker, NF-Verstärker. Heizung 4 Volt, 0,05 Amp.
Eingesetzt z.B. im Telefunken E.V. 1297
|
||||||||

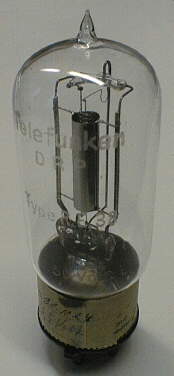

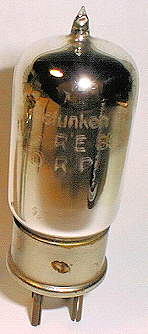

Telefunken
|
Triode
|
Frühe Radioröhre. 2,3 Volt, 0,2 A. NF-Verstärker.
|
||||||||
Telefunken
|
Tetrode
|
NF-Endröhre. Heizung: 4 Volt, 1 Amp.
Eingesetzt z.B. im Telefunken 40W
|
||||||||
Telefunken |
RENS 1234 |
Regelhexode
(Fading-Hexode) |
Heizung: 4 Volt, 1,2 Amp.
Diese Röhre hat 2 Steuergitter und ist schon mit kleinen Steuerspannungen gut regelbar, wobei beide Steuergitter dafür genutzt werden. Die Röhre wurde in Einkreiser / Mehrkreiser / Superhetempfängern verwendet.
Man konnte das 2. Steuergitter zur Rückkopplung heranziehen, als Oszillator-Sektion (bei Supern), als Fadingkompensation, als weiteres oder verzögertes Regelspannungs-Element, als Audion, als ZF-Stufe nutzen. Das Gitter 1 hatte den Kontakt oben.
Im Wumpus-Online-Museum sind einige Radios mit dieser Röhre zu sehen in verschiedenen Anwendungsarten (Schalttbilder (Details 1) beachten) zu sehen.
|
|||||||

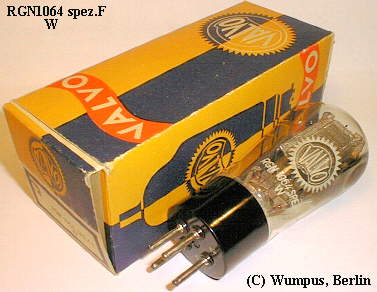

Valvo
|
Doppelgleichrichter |
Heizung: 4 Volt, 1 Amp.
|
||||||||
S -Typ-Röhren: | ||||||||||

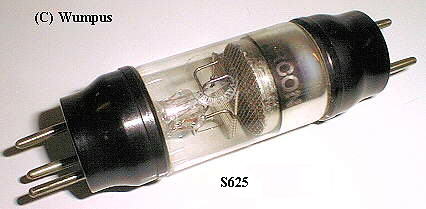

Marconi
|
Tetrode
|
Kontakanschlüsse an beiden Schmalseiten und damit eine ungewöhnliche Bauform.
Heizung: 6 Volt, 0,3 Amp. Thorium Tungsten Heizfaden.
Um 1927 |
||||||||

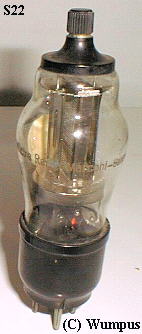

Marconi
(MOV)
|
Tetrode
|
Heizung: 2 Volt, 0,18 Amp.
NF-Verstärker
... wie B62
|
||||||||
U -Typ-Röhren: | ||||||||||

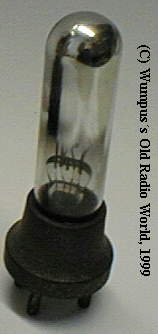

Ultra
|
Triode
|
Gasgleichrichter? 1,2 Volt, 0,1 Amp
|
||||||||

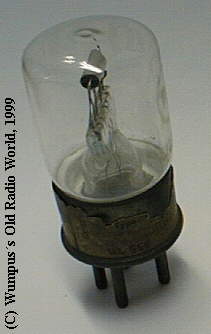

Ultra
|
Triode
|
? Heizung: 1 Volt, 0,15 Amp.
|
||||||||
Philips
|
Duo-Diode/Pentode
|
Miniwatt Schlüsselröhre
Heizung: 55 Volt, 0,1 Amp.
Eingesetzt z.B. in der
|
||||||||
Philips
|
Pentode
|
|||||||||

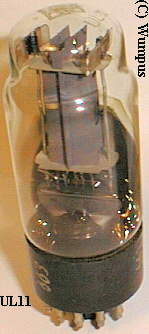

Telefunken.
|
Pentode
|
NF-Endverstärker
Heizung: ? Volt, 0,2 Amp.
|
||||||||

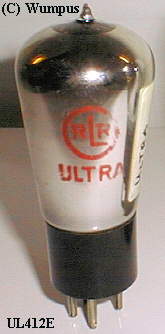

Ultra
Dr. Nickel
Berlin
|
Pentode
|
End-Triode !
Heizung: 4 Volt, 0.15 Amp. !
|
||||||||

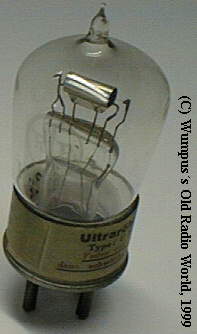

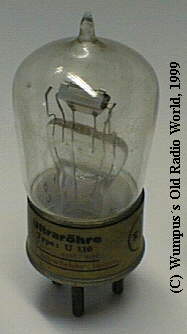

Ultra
Dr. Nickel
Berlin |
Triode
|
Hergestellt um 1925
0,8 Volt, 0,35 Amp.
|
||||||||
Ultra
Dr. Nickel
|
Triode
|
Triode direkt geheizt
|
||||||||
V -Typ-Röhren: | ||||||||||

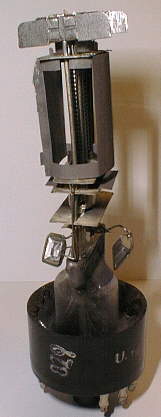

Telefunken
|
Triode / Pentode
|
NF Vor- und Endverstärker
Die VCL11 wurde speziell für den DKE (Deutscher Kleinempfänger) entwickelt.
Heizung: 90 Volt 0,05 Amp |
||||||||

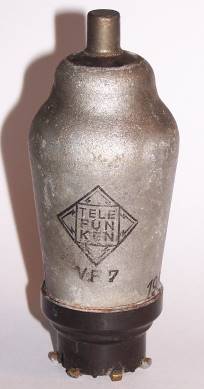

Telefunken
|
Pentode
|
HF
Heizung: 55 Volt, 0,05 Amp.
Eingesetzt z.B. im
|
||||||||

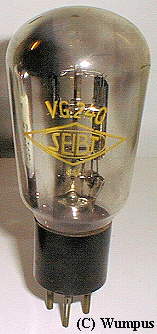

Seibt.
|
Doppelgleichrichter |
Heizung: 4 Volt, 1 Amp.
Eingesetzt z.B. im Seibt Roland 3WL
|
||||||||

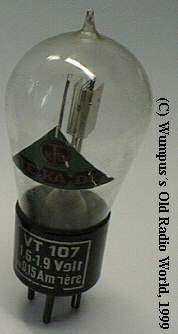

TKD
|
Triode
|
Heizung: 3,9 Volt , 0,5 Amp
|
||||||||

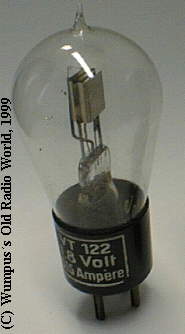

TeKaDe
|
Triode
|
Heizung 1.8 V, 0,15 A
|
||||||||
TeKaDe
|
Pentatron VT123 und VT126
|
Dopeltriode
|
VT123 Heizung 3,5 Volt / 0,05 A
VT126 heizung 3,5 Volt / 0,15 A
|
|||||||

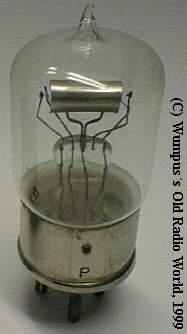

TKD
|
Triode
|
Heizung: 1,7 Volt, 0,15 Amp.
|
||||||||

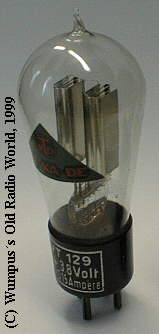

TeKaDe
|
2 Trioden
|
Mehrfachröhre. Direkt geheizter Bariumoxyd-Heizfaden.
Heizung 3,8 V / 03 A
|
||||||||
TeKaDe
|
3 triodes
|
Mehrfachröhre
Achtung! Werte unterschiedlich je nach Datenquelle!
Heizung: 3,8 Volt, 0,3 Amp
Heizung: 4 Volt, 0,45 A
|
||||||||
Telefunken
|
Geichrichter
|
Z.B. im DKE (Deutscher Kleinempfänger), selten.
Heizung: 30 Volt, 0,05 Amp. |
||||||||
Einige Röhren mit 4 Elektroden (Tetroden) wurden von den Herstellern als Pentoden bezeichnet, weil die Daten den Penthoden entsprachen. |
