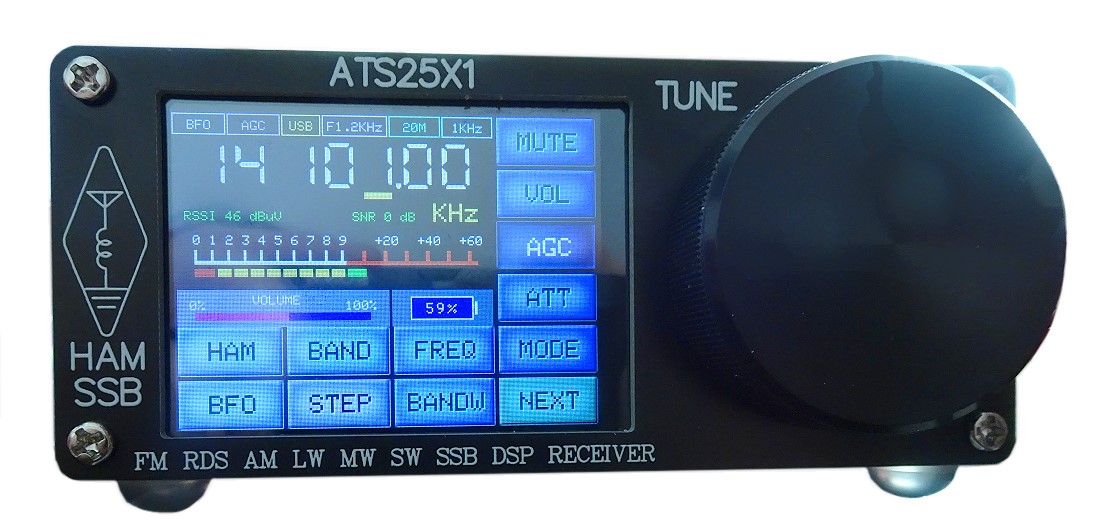

Harduino ATS25X1

Modell:ATS25X1
Herstellungsjahr:2021

Beschreibung
Kompakter DSP-Weltempfänger aus China mit Touch-Screen. 75 Speichertasten für alle Bänder.

Eine inoffizielle Bedienungsanleitung zum ATS25X1 in deutsch ist hier zu finden.

Technische Daten
Schaltung:DSP
Transistoren:Halbleiter, Schaltkreise (z.B. Si4735/32)
Kreise:?
Frequenzen:153 (148) - 30000 kHz (in Abhängigkeit vom Band / HAM-Bereich) und 64 (87,5) - 108 MHz. Frequenzbereich 1801 - 1999 kHz nicht aufrufbar. MW 514 - 1800 KHz, LW 153 - 522 KHz, KW-Rundfunk 2000 - 26100 kHz, HAM 630 Meter bis 29999 KHz.,
Lautsprecher:1
Spannungen:Li Akku 3,38 Volt mit 2000 mAh, über USB-C aufladbar
Gehäuse:Metall, Plastik
Skala:2,4 Zoll Farb-Touch-Display mit Hintergrundbeleuchtung
Abstimmung:digital via Drehknopf, Direkteingabe über Touch-Tasten, Speicherabruf
Komfort:Grosses Bediendrehrad und Drückfunktion. Screen-Saver mit Zeitsteuerung und Wechseltext abschaltbar. Grafische Scanfunktion.
Gewicht:400 Gr.
Maße:11 x 4,8 x 10,2 cm
Bemerkung 1:Anschlüsse:
BNC-Antennenbuchse.
3,5 mm Stereo-Klinke für Ohrhörer.
USB-C für Akku laden und Update.
Bemerkung 2:Funktionen:
Band (LW, MW, KW, UKW, CB). HAM:
11 Amateurfunk-Bänder und Baken (LW)
Bemerkung 3:UKW-RDS, Scan up und down in zwei Stufen, Bandbreitenumschaltung 0,5 - 6 kHz (je nach Band).
Modulationsarten: FM (UKW), AM / USB / LSB / CW. Retro-Skala-Option. Feldstärke-Skala mit RSSI und SNR. Batterieanzeige, Helligkeits-Steuerung, AGC (kaum wirksam). ATT Abschwächer, Mute,
Gruppe:(E) (Weltempfänger) (Tropenband) (DSP)
Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
