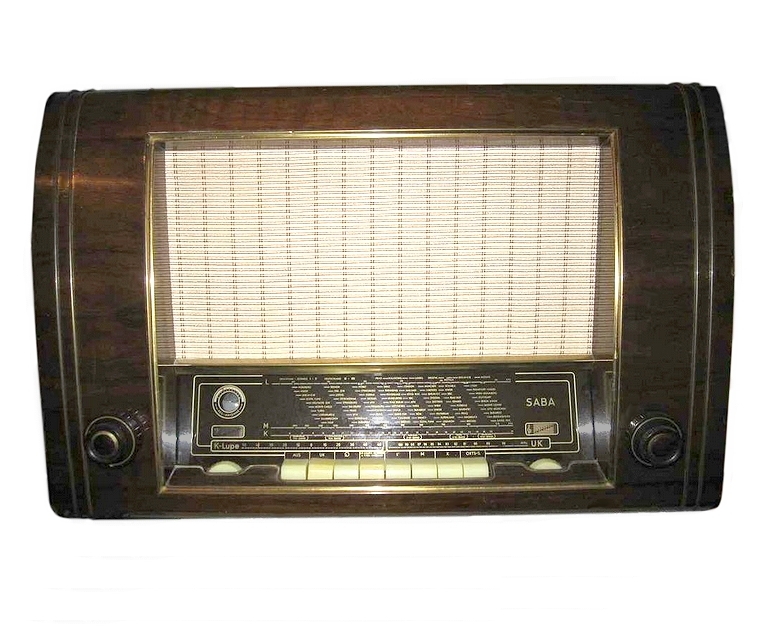

Saba Freiburg W III (Freiburg W3)

Modell:Freiburg W III (Freiburg W3)
Herstellungsjahr:1953

Beschreibung
Spitzensuperhet als Tischgerät. Schaltungs-Details auf Spezialseite

Schaltungsanalyse hier.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:10 (EF80, EC92, ECH81, EF41, EAF42, EABC80, EF40, 2 x EL84, EM71)
Kreise:12 AM, 11 FM
Frequenzen:LW, MW, KW, UKW
Lautsprecher:3 (1 x Bass, 1 x Bass mit eingebautem Hochtöner)
Spannungen:110 - 240 Volt Wechselstrom
Gehäuse:Holz
Skala:rechteckig unten Mitte
Abstimmung:Drehkondensator
Komfort:8-fach Tastensatz, 2 Klangblenden, Magisches Auge, TA-Eingänge, Zweitlautsprecheranschluß
Gewicht:19,9 kg
Maße:66 x 43,5 x 31,5 cm
Bemerkung 1:Ferritantenne (mit Anpasstufe), MW/LW: Bandfiltereingang, damaliger Preis 648 DM
Bemerkung 2:MHG-Bandbreitenregelung,
Bemerkung 3:Gegentaktendstufe 15 Watt. Fotos wurden von "Uli" und "Airwaves" aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F) Saba Freiburg W3 / Saba Freiburg W3
Details 1:anzeigen ...

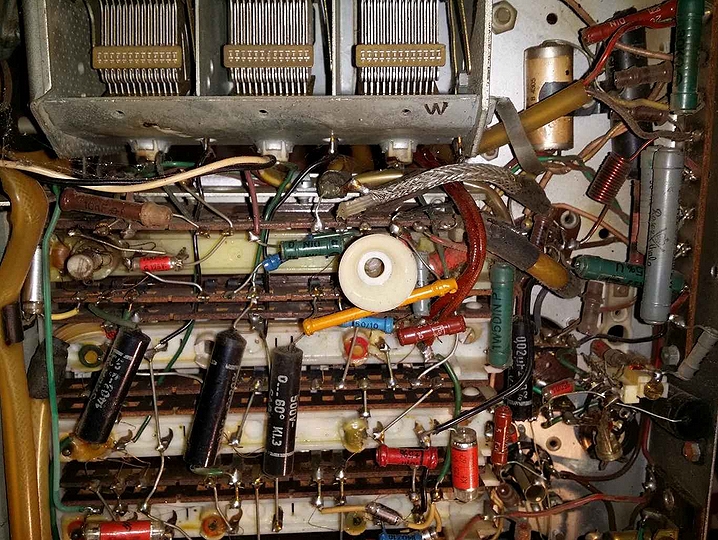

Details 2:anzeigen ...

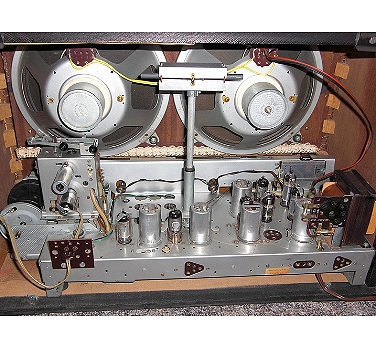

weitere Ansicht
