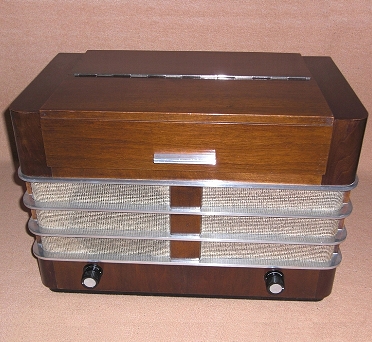

Saba 442WLK
| Modell: | 442WLK | | Herstellungsjahr: | 1936 |
| |
| Beschreibung |
HF-mäßig leistungsstarker Tischsuperhet im elegantem Design mit guter Bandbreitenregelung und guten HF-Eigenschaften im Art Deco - Stil.
Bemerkenswert: Die ZF-Röhre AF7 wurde bei TA als NF-Vorstufe genutzt, auf den HF-Bereichen fehlt aber eine NF-Vorstufe.
Das ansonsten baugleiche Modell Saba 441WL verfügt lediglich über keine Kurzwellen-Bereiche.
Beworben wurde das Gerät mit "Wohllaut und Kraft". |
| |
| Technische Daten |

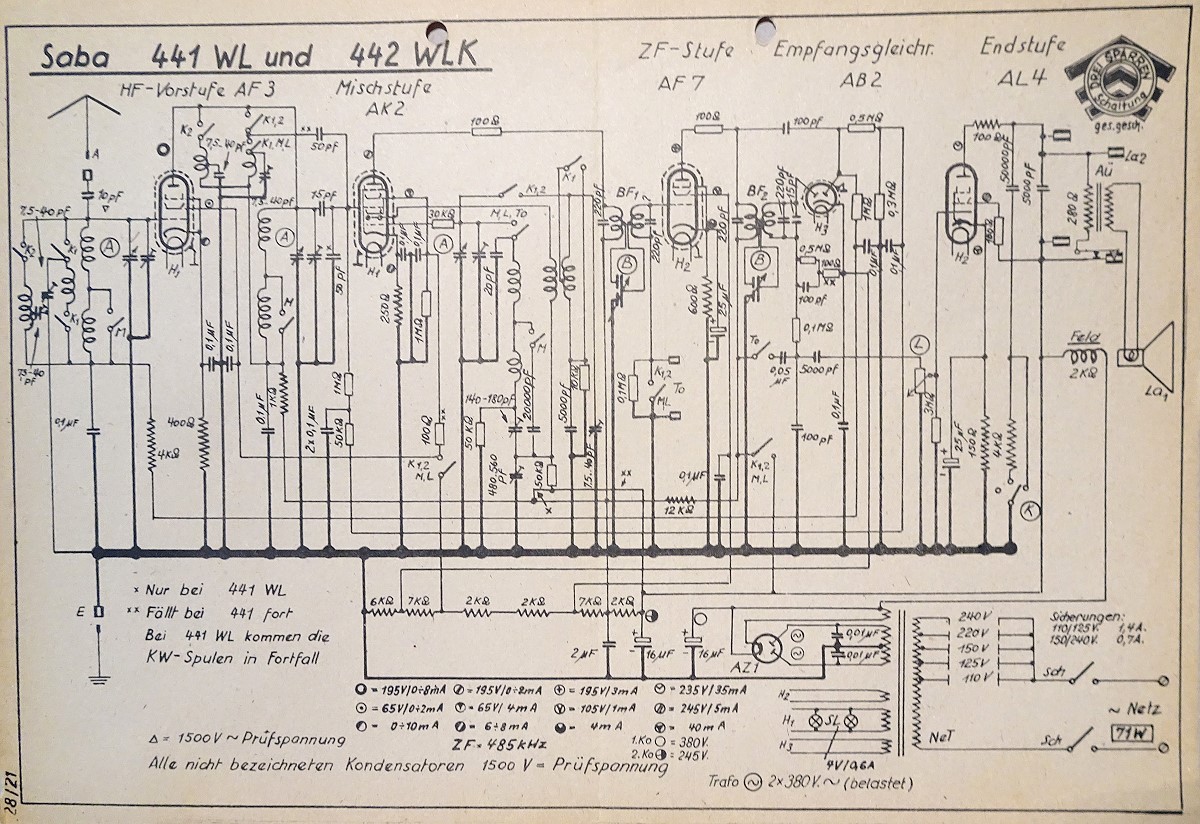

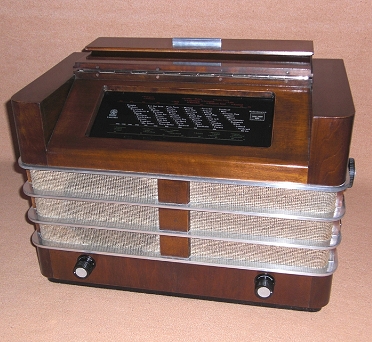

| Schaltung: | Superhet | | Röhren/Halbl.: | 6 (AF3, AK2, AF7, AB2, AL4, AZ1). Die Netzgeichrichter-Röhre AZ1 ist über dem liegenden Netztrafo montiert. | | Kreise: | 7 | | Frequenzen: | LW, MW, 2 x KW (12 bis 19,5 m u. 20 bis 50 m. Wellenschalter an rechter Seitenwand) | | Lautsprecher: | 1 (elektrodynamisch) | | Spannungen: | 110, 125, 150, 220, 240 Volt Wechselstrom, 71 Watt | | Gehäuse: | Holz (Zweiteilige Vorder / Ober-Front hochklappbar, um Skala frei zu geben.) Die Rückwand hat eine hochgradige Lochung, dadurch gute Durchlüftung. | | Skala: | oben rechteckig nach hinten gekippt mit hochklappbaren Abdeckteil, 2 Skalenbirnen, | | Abstimmung: | 3-fach-Drehkondensator | | Komfort: | TA-Anschluß, 3-Stufen-Klangschalter an rechter Seitenwand, | | Gewicht: | 20,5 kg | | Maße: | 55 x 38 x 33 cm | | Bemerkung 1: | Relativ aufwendige Bandbreitenregelung über 2-Stufen über zwei Differenzial-Drehkondensatoren an den angezapften ZF-Filter-Kreisen, auf alle Wellenbereiche wirkende abgestimmte HF-Vorstufe für gute HF-Selektion und Empfang-Empfindlichkeit, eigene von AM-Demodulation unabhängige Regelspannungs-Gleichrichtung auf zwei Stufen (HF-Vorstufe und Mischstufe) wirkend (dadurch hohe Regelwirkung), Endröhre AL4 mit automatischer Gittervorspannungs-Erzeugung, | | Bemerkung 2: | Anschluß für hochohmigen Zweitlautsprecher mit automatischer Umschaltung. ZF 468 oder (485 kHz ?), damaliger Preis 305 RM | | Bemerkung 3: | Die Fotos und (teilweise) Hinweise wurden von "Airwaves", Christian aus dem Wumpus-Gollum-Forum bereit gestellt. | | Gruppe: | (F) Saba 442WLK | | Details 1: | anzeigen ... | | Details 2: | anzeigen ... |
|

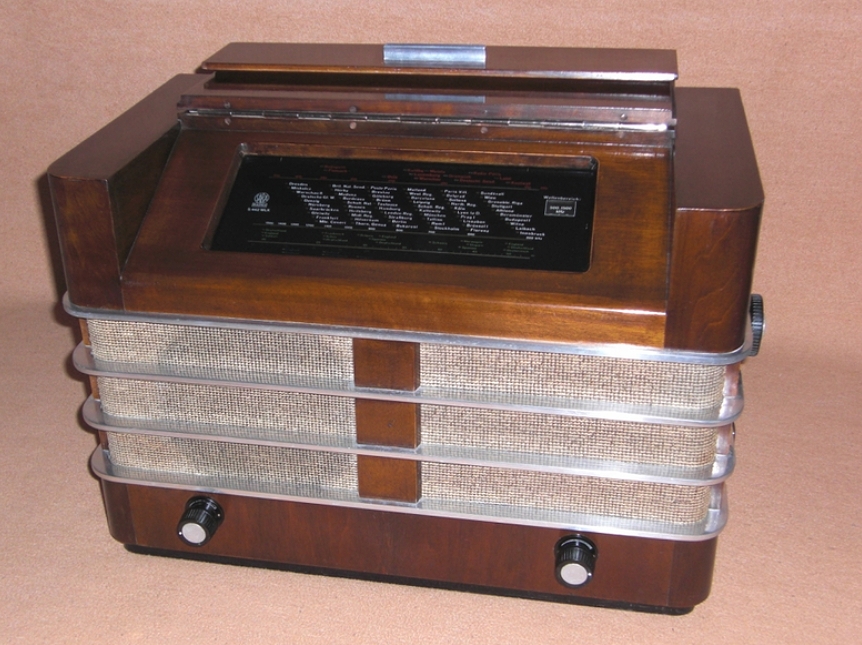

weitere Ansicht
|
|
