Einige technisch interessante deutsche Radios 1930-1940

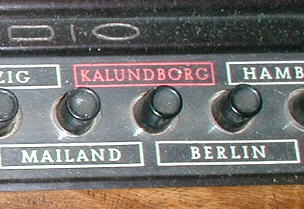

Station buttons

Eine kleine Zusammenstellung von technisch bemerkenswerten Radios auf dem deutschen Markt zwischen 1930 und 1940. Warum dieser Zeitraum? Weil in den dreißiger Jahren viele technische Komfortverbesserungen bei der Bedienung der Rundfunkgeräte eingeführt wurden.



Neben den Standard-Radios mit den jeweils üblichen Ausstattungsmerkmalen hat es schon immer Geräte gegeben, die sich insbesondere durch einen größeren Bedienungskomfort oder technische Finessen auszeichneten. So war z.B. die Tastenumschaltung der eingestellten Programme, teilweise auch schon gespeichert und der Einsatz von Abstimm-Motoren  für diese Jahre ein ausdrückliches Kennzeichen für höchste Leistungsfähigkeit.



Derartige Geräte waren teuer und natürlich nicht für Jedermann erschwinglich. Es ist schon bemerkenswert, was die Techniker damals schon zu Wege brachten, Respekt.



Die Jahre 1923-1939 waren für die Design-Entwicklung und technischen Fortschritt, insbesondere bei der Röhrentechnik, die "goldenen Jahre" der Radiogeräte. Es verging kaum ein Jahr, wo nicht neue Radioröhren auf den Markt kamen. Hervorzuheben ist die Einführung der Tetroden und Pentoden und "Mehrsteuergitterröhren". Um 1936 (Vorläufer waren Glimmanzeigen oder Zeigersysteme) kamen die "Magischen Augen" auf, die den Bedienungskofort (exakte Sendereinstellung)  für Laien deutlich erhöhten.









Hersteller,

Modell

Beschreibung,

Links

Fotos

AEG,

Der grosse AEG, 108WK

HF-Vorstufe, automatische Scharfabstimmung, Magisches Auge, NF- Gegentakt-Endstufe, 2 Lautsprecher. 10 Röhren. Baujahr 1938.

AEG,

Ultra-Geadem 304W

Geradeaus-Dreikreiser mit spez. Fading-Röhren und guter Skalenkonstruktion.




AEG,

679WK

6-Sender-Tastensatz. Magisches Auge. 5 Röhren.
.

AEG,

709WK

6 programmierbare Sendertasten, Magisches Auge, 2 Lautsprecher, 6 Röhren.
.

Blaupunkt,

5W86

Wechselskala, Superhet und Zweikreiser.





Blaupunkt,

7W79D

7 progammierbare Sendertasten. HF-Vorstufe, 3*KW, Magisches Auge. 6 Röhren.
.

Blaupunkt,

8W79

8 progammierbare Sendertasten. HF-Vorstufe, 3*KW, Magisches Auge. 8 Röhren.
.

Blaupunkt,

11W78

6 progammierbare Sendertasten, automatische Scharfabstimmung. HF-Vorstufe, 3*KW, Magisches Auge. NF-Gegentaktendstufe, 2 Lautsprecher, 11 Röhren.
.

Blaupunkt,

11W79

6 programmierbare Tasten, HF-Vorstufe, automatische Scharfabstimmung, Magisches Auge, Gegentaktendstufe, 2 Lautsprecher, 11 Röhren.
.

Graetz,

51WT

6 programmierbare Sendertasten, Magisches Auge, 5 Röhren.
.

Ingelen,

Geographic 39W

Besondere Anzeigemöglichkeit für einzustellende Sender mittels Leuchtpunkten.




Körting,

Amatus 40WK

8 programmierbare Sendertasten, Magisches Auge, 6 Röhren.
.

Körting,

Cyclo-Selector S4340WL

Komplexe Sender/Frequenzen-Anzeige.  Feldstärkeanzeige über ein Messinstrument ( "Optikator").




Körting,

Dominus 40WK

10 programmierbare Sendertasten, HF-Vorstufe, Magisches Auge, 2 Lautsprecher, 8 Röhren.
.

Körting,

Novum 38GB2207W

Zweikreiser mit Schwundregelung, Bandfilter-Eingang, Feldstärkeanzeige, Stummabstimmung, feldstärkeabhängige Bandbreitenregelung! 4 Röhren.
.

Körting,

Transmare 38

Motorantrieb, 20 Sendertasten, automatische Scharfabstimmung, Gegentaktendstufe, 2 Lautsprecher, 12 Röhren.
.

Körting,

Transmare 39W

HF-Vorstufe, HF-Bandbreitenregelung, Motor-Steuerung, 20 Sendertasten! Automatische Scharfabstimmung, 2* KW, Magisches Auge, NF-Gegentaktendstufe, 2 Lautsprecher. 11 Röhren. Ausführliche Beschreibung in "Funkschau". 1939, Heft 6, Seite 43.

Körting,

Transmare 40WK

Motor-Antrieb, Programmtasten, HF-Vorstufe, 2*KW, Magisches Auge, Gegentaktendstufe, 2 Lautsprecher, 12 Röhren.

Körting,

Ultramar 37

HF-Vorstufe, Messinstrument als Abstimmanzeige, 2 Lautsprecher, 11 Röhren.
.

Loewe,

Opta 537GW

2 Mehrfachröhren WG36 (3 Systeme), WG35 (3 Systeme). 26NG.
.

Lumophon,

Burggraf WD220

Zweikreiser mit 5-teiliger gekoppelter Walzenskala.




Mende,

216 WDK

6 frei programmierbare Tasten, Magisches Auge, 5 Röhren.

Mende,

330WDK

7 Sendertasten, Stummabstimmung, Magisches Auge, 5 Röhren.
.

Mende,

Ultra-Selektiv 450W

5-Kreis Geradeausempfänger. Auf dem deutschen Markt damals das Gerät mit den meisten abgestimmten Schwingkreisen?




Nora,

Dux II 89W

Motorantrieb, Stationstasten, HF-Vorstufe, Magisches Auge, 2 Lautsprecher, 7 Röhren.
.

Philips,

99A

Motor-Antrieb, HF-Vorstufe, Magisches Auge, 2 Lautsprecher, 8 Röhren.
.

Philips,

796A

Einknopfbedienung, Schwenkskala, 6 Röhren.
.

Philips,

990A

Motor-Antrieb, programmierbare Tasten, HF-Vorstufe, Magisches Auge, 2 Lautsprecher, 8 Röhren.

Philips,

D52AU

Spitzenradio mit Einknopfbedienung (Joystick) Mag. Auge.




Philips,

Aachen D53

Einknopfbedienung (Joystick). Magisches Auges, 7 Röhren.

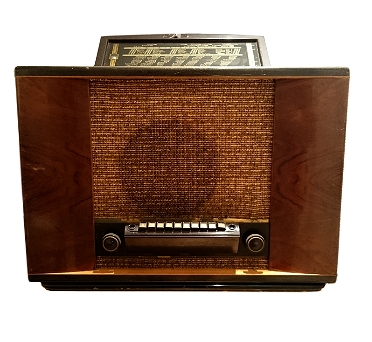

Philips,

Aachen D58

Motor-Antrieb, Programmierbare Tasten, Magisches Auge, HF-Vorstufe, 8 Röhren.





Philips,

Aachen D62

6 programmierbare Tasten, HF-Vorstufe, Magisches Auge, 6 Röhren.




Philips,

Aachen D63

Motorantrieb, 8 Stationstasten. HF-Vorstufe. 8 Röhren.

Saba,

980WLK

Motorantrieb, automatische Scharfabstimmung, HF-Vorstufe, 8 Röhren.
.

Sachsenwerk,

Olympia Super 54

Kino-Projektions-Skala.




Foto: "Airwaves" aus dem WGF

Sachsenwerk,

402WK

6 Programm-Tasten, Magisches Auge, 6 Röhren mit Skala.








.

Sachsenwerk,

Olympia 405W

8 programmierbare Tasten, ohne Skala, 4 Röhren.




Sachsenwerk,

Olympia-Super Sechs

Kino-Projektions-Skala mit 120 Stationsnamen, 6 Röhren.






Schaub,

Super 229

"Mehrbereichsempfänger mit "nur" einer gemeinsamen Skala, 1936






Siemens,

31AW

"Mehrbereichsempfänger mit "nur" einer gemeinsamen Skala (automatische Umschaltung),  1930
Siemens, 47 GL Länderband-Skala. Wechselbare Skala. Z. B. Norwegen, Oesterreich.Dreikreis-Geradeaus-Empfänger.
.

Siemens,

S94W

6 Sendertasten, Magisches Auge, 6 Röhren.
.

Stassfurt,

Imperial 600WK

8 programmierbare Sendertasten, Magisches Auge, 6 Röhren.
.

Tefag,

Tefadyn 150 W III

6 Drucktasten zur Programmwahl, Mag. Auge.




Telefunken,

D750GWK

7 Festprogramm-Tasten, Magisches Auge, 6 Röhren.
.

Telefunken,

D760WK

8 Festprogramm-Tasten, Magisches Auge, 6 Röhren.

Telefunken,

776GWK

Seilantrieb mit Schnell-Fein-Stummabstimmung. 6 Röhren.
.

Telefunken,

D860WK

10 Sender-Tasten, HF-Vorverstärker, Magisches Auge.

Telefunken,

8001WK

HF-Vorstufe, automatische Aufklapp-Skala, Magisches Auge, NF-Gegentakt-Endstufe.  2 Lautsprecher.






Wer hat von den hier genannten Geräten (die noch keine Abbildungen zeigen) selbst aufgenommene Fotos, um Sie hier zeigen zu können?
