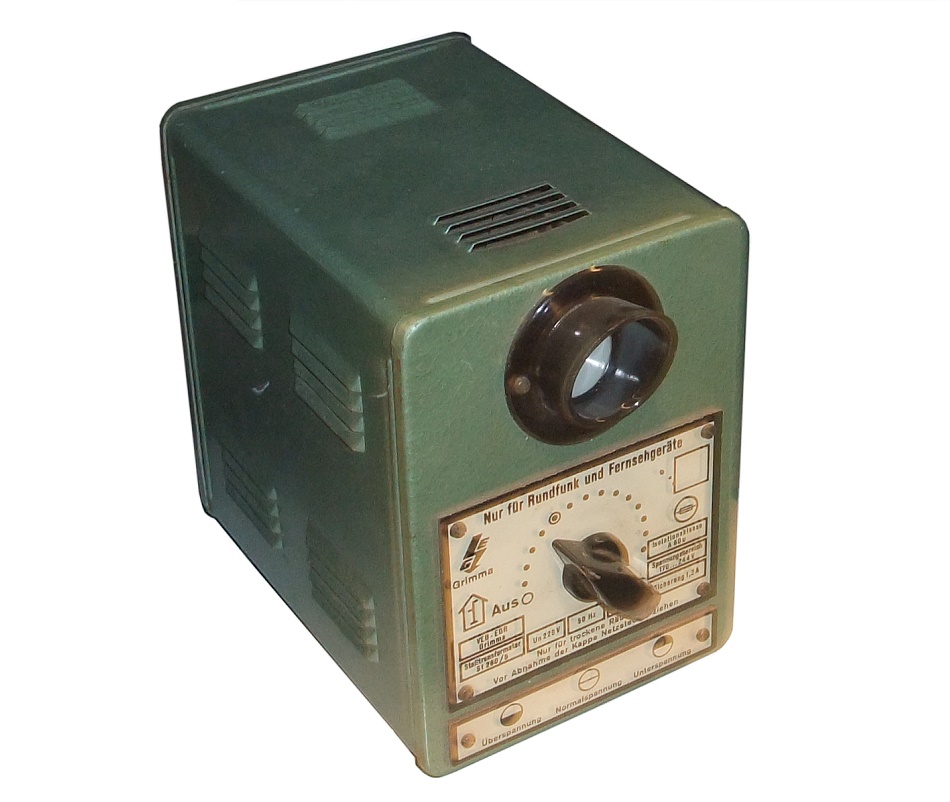

Elektroschaltgeräte Grimma (ESG) ST260/5

Modell:ST260/5
Herstellungsjahr:1965

Beschreibung
Ein Stelltransformator mt dem Stromnetz-Schwankungen für Rundfunkgeräte ausgeglichen werden konnten. Es war wohl so, dass in der DDR nicht immer die 220 Volt Netzspannung in einzelnen Ortsnetzen stabil waren. Mit diesem Transformator konnte das kompensiert werden.

Das Baujahr ist noch unklar.

Technische Daten
Geräte-Art:Stelltransformator
Bauteil / Baugruppe:Zubehör
Bemerkung 1:Die Primärspannung (Ortsnetzspannung) wurde mittels Stufenschalter an die Anzapfungen des Spartransformator geschaltet.
Bemerkung 2:Die Sekundärspannung (Ausgangsspannung) konnte bei Netzspannungen im Bereich von etwa 170V bis 244V auf 220V Ausgangsspannung eingestellt werden.
Bemerkung 3:Mit einer "Lichtwaage" konnte abgelesen werden, ob die eingestellte Spannung Normal / Über / Unterspannung aufwies.
Bemerkung 4:Gedacht für Ortsnetz-Kompensation bei 170V...244 Volt
Spannungen:Danke für Informationen an "MB-Radio", "Martin.M", "regency" aus dem Wumpus-Gollum-Forum.
Gewicht:?
Abmessungen:?
Gruppe:(M)

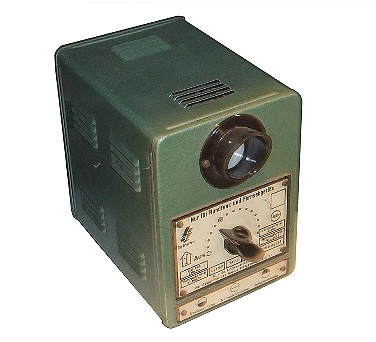

weitere Ansicht
