Hitachi

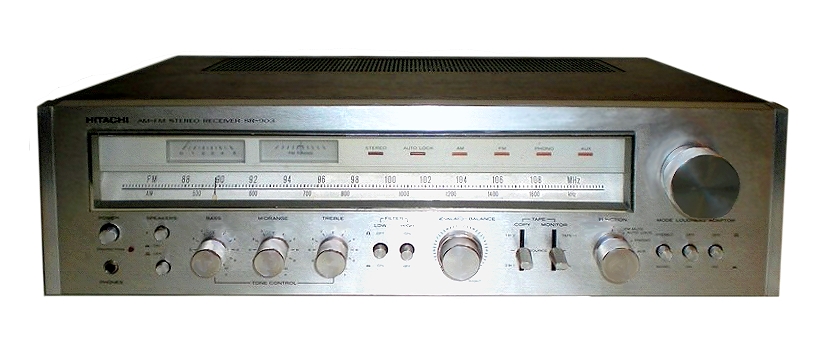

| Modell: | SR-903 | | Herstellungsjahr: | 1977 |
| |
| Beschreibung |
Leistungsstarkes HiFi-Stereo-Steuergerät. Ich habe den SR-903 um 1980 erworben. Es war mein leistungsstärkstes Gerät, daß wirklich 2 x 75 Watt Sinus an 8 Ohm bei Vollaussteuerung beider Kanäle und 20 Hz - 20 kHz (0.1%) liefern konnte. Dynaharmony-Serie.
Hinweis: Es gibt im WWW Leistungsangaben mit 120 W Sinus. Das ist nicht richtig. Das Service Manual sagt eindeutig an zwei Stellen: 2 x 75 Watt Sinus und RMS. Musikleistung 2 x 160 Watt. Ich hatte damals die Leistung mit 1 khz an beiden Kanälen bei 8 Ohm und 4 Ohm gemessen: 80 und 105 Watt. |
| |
| Technische Daten |
| Schaltung: | Superhet | | Transistoren: | 57 Transistoren und 5 ICs und 62 Dioden ( Endstufen 2SA753, 2SC1343) | | Kreise: | UKW-ZF 3 keramische Filter | | Frequenzen: | MW, UKW | | Lautsprecher: | nein (extern) Ausgänge für 2 Paare 4 oder 8 Ohm | | Spannungen: | 110, 117, 220, 240 Volt Wechselstrom | | Gehäuse: | Metall | | Skala: | rechteckig | | Abstimmung: | Drehko | | Komfort: | 3 Klangregler, Low / High - Filter, Balance | | Gewicht: | 13,5 kg | | Maße: | 49 x 14 x 40 cm | | Bemerkung 1: | AUX, Tape 1, Tape 2, Phono (mit Entzerrer). Monitor | | Bemerkung 2: | Pegel - und Mitten-Instrumente, UKW, UKW mit Rauschsperre und Scharfabstimmung. | | Bemerkung 3: | Kopfhöreranschluß. Endstufen werden mit -40 und +40 Volt versorgt. | | Gruppe: | (HiFi) (Steuergerät) (Stereo) (E) (Z) |
|
weitere Ansicht
|
|
