AEG-Telefunken

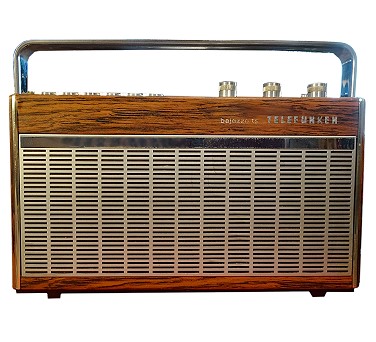

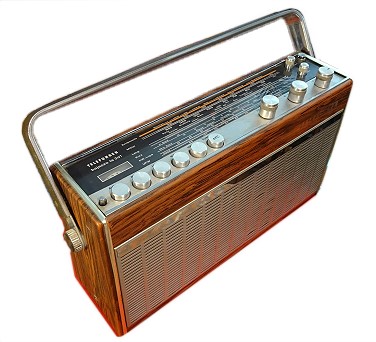

Modell:Bajazzo TS301
Herstellungsjahr:1970

Beschreibung
Großes Kofferradio mit "Europa-Band" mit kräftigen Klang, auch für PKW-Betrieb geeignet.

Hinweise zum Öffnen des Geräts: An der Rückseiten im oberen Bereich links und rechts die großen Schrauben lösen(die auch die Verriegelung in der Autohalterung darstellen) lösen, an den beiden Seitenwänden unten die zwei Schrauben lösen, auf der Geräteoberseite VORSICHTIG die drei großen Knöpfe abziehen, dann Gehäuse nach oben abziehen.

Die weiteren Fotos bei "andere Ansicht", "Details 1" und "Details 2" beachten.

Technische Daten
Schaltung:Superhet
Transistoren:11 (AF106, 2*AF121, 2*AF136, 2*AF137, AC122, AC116, 2*AD155.), 7 Dioden
Kreise:7 AM, 12 FM
Frequenzen:MW 520-1600 KHz), LW (150-325KHz), Europa-Band (1415-1600 KHz), KW (5.8-15 Mhz), UKW (87-104 MHz)
Lautsprecher:1 oval (2,5 Watt Batterie. 5 Watt PKW !) 13 x 18 cm
Spannungen:5 x 1,5 Volt. 7,5 Volt-Anschluß, im Autobetrieb 12 Volt u. 6 Volt, Netzteil extern 4000 optional, einsetzbares Netzteil 5000 optional,
Gehäuse:Plastik, Metall-Lautsprechergrill, Hartfaser-Gehäuse
Skala:Rechteckskala oben top
Abstimmung:Drehkondensator
Komfort:Tonblenden: Bass und Höhen. Teleskop-Antenne, Ferrit-Antenne, Kurzwellen-Bandspreizung, Feldstärke-Anzeige!
Gewicht:3 kg
Maße:32 x 19 x 9 cm
Bemerkung 1:6-fach Tastensatz, KW-Lupe (UKW-Knopf),
Bemerkung 2:Autohalterung 200 optional, AFC für UKW, Skalen-Beleuchtung über Taster bei Batterie-Betrieb u. Dauerlicht im PKW
Bemerkung 3:Abnehmbarer Tragegriff, TA/TB-Anschluß, Zweitlautsprecher-Anschluß, PKW-Antennen-Anschluß
Gruppe:(E) (Kofferradio)
Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
