Philips

Modell:Antoinette Transworld de Luxe L6X38T/22
Herstellungsjahr:1965

Beschreibung

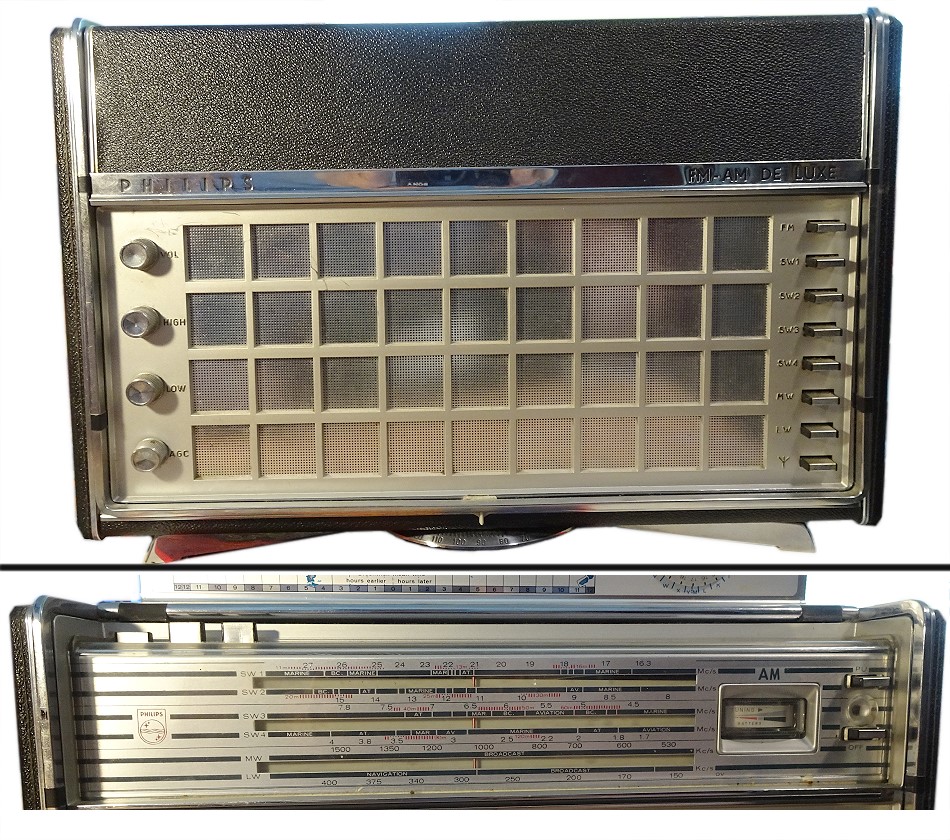

Weltempfänger und Peilempfänger mit ausklappbarer Weltzeit- Karte im Deckel und Drehstand. Umfangreiche rückseitige Kontakt-Möglichkeiten. Das glänzende Metall-Look-Design kann als durchaus eigenständig bezeichnet werden. Man kann sogar von einem Design-Stück sprechen.

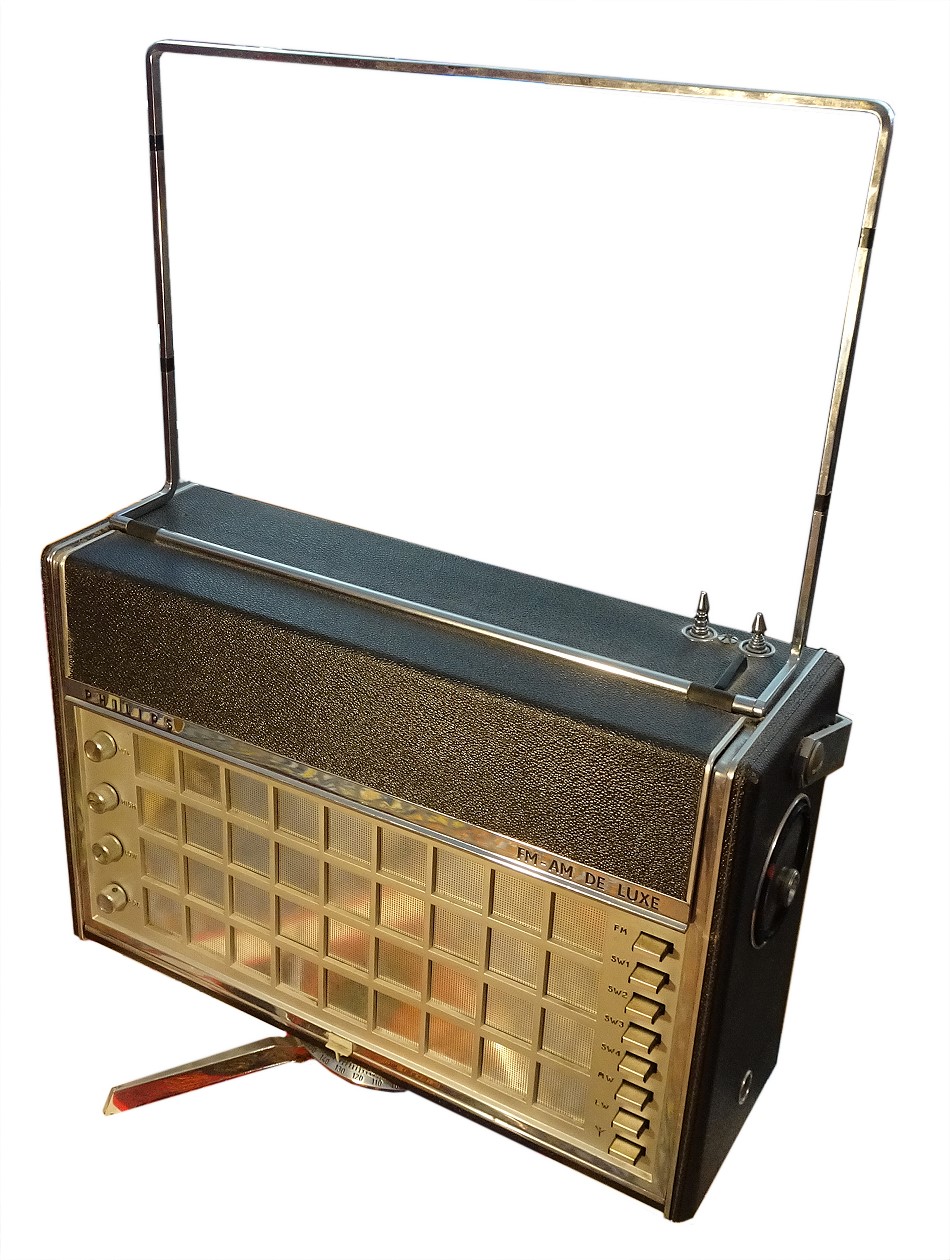

Durch die Drehmöglichkeit des Geräts im Stand und den ausklappbaren Rahmen konnte es gut zur Peilung von Sendern verwendet werden.

Kurzwelle: Vor dem Internet-Zeitalter war Kurzwellen-Empfang das fast einzige Mittel, weltweit an Nachrichten und Informationen direkt von der Quelle zu kommen. Allerdings war KW-Hören nicht ganz einfach. Es kam auf die Tages- und Jahreszeiten, auf die Empfänger-Qualität und teilweise auf den 11-Jahre Sonnenfleckenzyklus bei Weitempfang an.

Hinweise zum Öffnen der Rückwand: Batterieklappe öffnen, dort zwei Schrauben links oben im Fach herausschrauben, dann rechts zwei weitere Schrauben, nun auf der Oberseite die Schraube zwischen den Teleskopantennen. Jetzt die Rückwand anheben und herausziehen.

Die weiteren Fotos bei "andere Ansicht", "Details 1 (pdf)", "Details 1"," Details 2" beachten.

Technische Daten
Schaltung:Superhet
Transistoren:11 ( AF121, 3 x AF125, 2 x AF126, AC125, AC126, AC127, 2 xAC128), 7 Dioden
Kreise:AM: 7. FM:12.
Frequenzen:4*KW (SW1: 16-27 MH7 / SW2: 8-15 MHz / SW3: 4,5-7,8 MHz / SW4: 1,7-4 MHz), LW (150-400 kHz, auch für Funkfeuer), MW 530-1500 kHz), UKW.
Lautsprecher:1 (oval 18 x 15 cm), Außenlautsprecher anschließbar. An 1 Watt-Endstufe.
Spannungen:9 Volt (6 x 1,5 Volt Mono-Zellen)
Gehäuse:Plastik und Metall. Skalierter Drehstandfuß zum besseren Peilen. Die jeweilige Position ist feststellbar.
Skala:Diverse horizontale Lineal-Skalen. Es werden Marine-, Rundfunk-, Flugfunk- und Amateurfunk-Bereiche ausgewiesen (obwohl diese Funkdienste teilweise in SSB arbeiteten).
Abstimmung:AM FM getrennt. Die Bedienknöpfe befinden sich links und rechts an den Seitenwänden.
Komfort:KW-Lupe, AFC, Feldstärke/Batterie- Anzeige. Klappdeckel. Kopfhörer fest eingebaut, ausziehbar. 2 Klangblenden, Regelspannung einstellbar, 8-fach-Tastensatz
Gewicht:Mit Batterien 6000 Gramm
Maße:Breite 37 cm x Höhe 26 cm x Tiefe 12 cm
Bemerkung 1:Hergestellt in den Niederlanden. TA + TB Anschluß, 2 Teleskopantennen (UKW), Ferrit-Antenne (LW, MW), Skalenbeleuchtung zuschaltbar.
Bemerkung 2:Rahmen-Peilantenne (KW, drehbar durch komplettes Geräteverdrehen. 8-fach Tastensatz.
Bemerkung 3:Externe Antenne anschließbar
Gruppe:(Weltempfänger) (Tropenband) (Kofferradio) (E)
Details 1:als PDF-Datei anzeigen ...
Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
