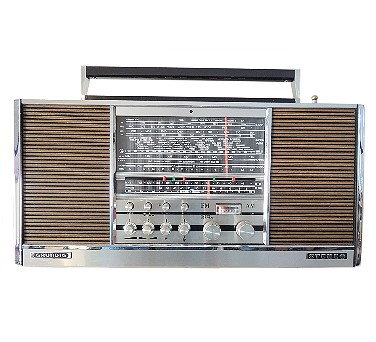

Grundig Stereo-Concert Boy

Modell:Stereo Concert Boy Transistor 4000
Herstellungsjahr:1968

Beschreibung
Komfortables großes HF-Stereo-Kofferradio mit zwei Kurzwellenbereichen und guten Klang-Eigenschaften.

Technische Daten
Schaltung:Superhet
Transistoren:28 !! (2 x BF224, BF245, BF254, BF255, 3 x BF241, BF240, 11 x BC183, 2 x BC184, 2 xBC181, 2 x AD161, 2 x AD162) u. 12 Dioden. FET im UKW-Eingang
Kreise:7 AM, 14 FM
Frequenzen:LW, MW, 2 x KW (mit Kurzwellen-Lupe mit FM-Abstimmknopf. 49 Meter-Band und 41 - 19 Meter), UKW
Lautsprecher:4 (Stereo, jeweils 1 Bass (18 x 13 cm) und 1 Hochton (6 cm))
Spannungen:7 x 1,5 Volt und eingebautes herausnehmbares Netzteil 127 / 220 Volt
Gehäuse:Holzgehäuse mit Plastiküberzug, dadurch ein guter Bass-Sound

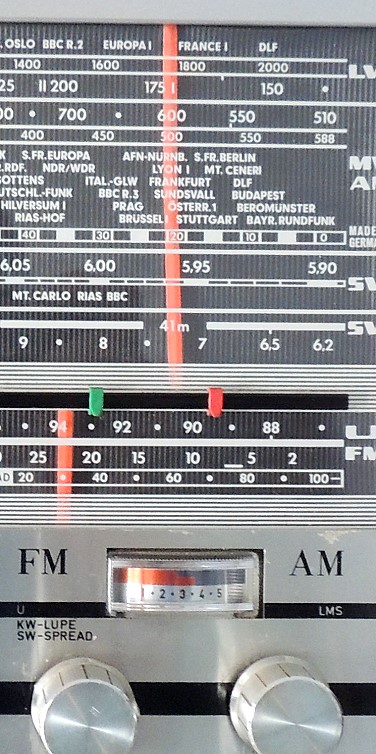

Skala:2 Segmente rechteckig Mitte oben, Skalenbeleuchtung zuschaltbar, Markierungs-Reiter für UKW,
Abstimmung:Drehkondensator
Komfort:8-fach-Tastensatz und vier weitere Drucktasten, Ferritantenne, Teleskopantenne, Erde, Skalenbeleuchtung, Batteriekontrolle, Feldstärkeanzeige, Tragegriff
Gewicht:7 kg
Maße:48 x 26 x 13 cm
Bemerkung 1:UKW-Stereo-Dekoder eingebaut, AM-ZF 460 kHz, UKW-ZF 10,7 MHz, AFC, Bandbreiten-Umschaltung,
Bemerkung 2:Höhen- und Bass-Regler, TA / TB - Buchse, Aussenlautsprecher-Anschluss, Ohrhörer-Anschluß, Balance-Regler, NF 1,5 Watt pro Kanal im Gegentakt,
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt
Gruppe:(S)

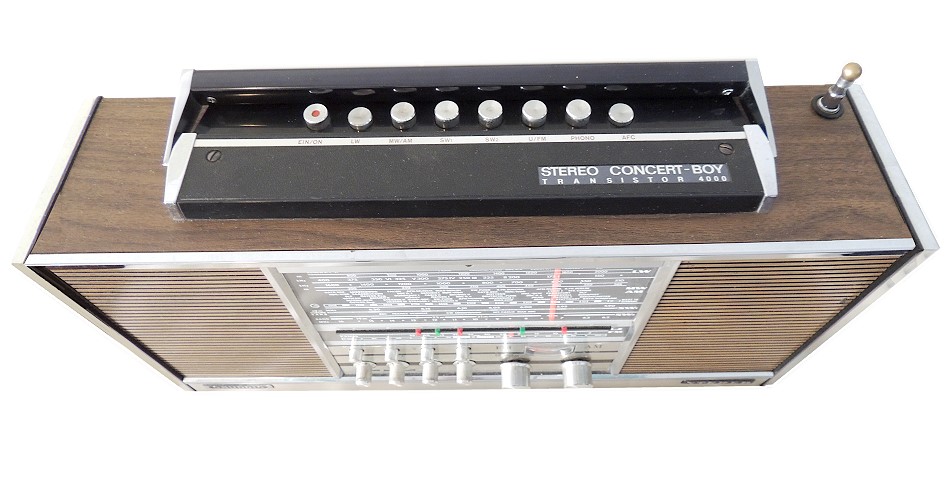

Details 1:anzeigen ...

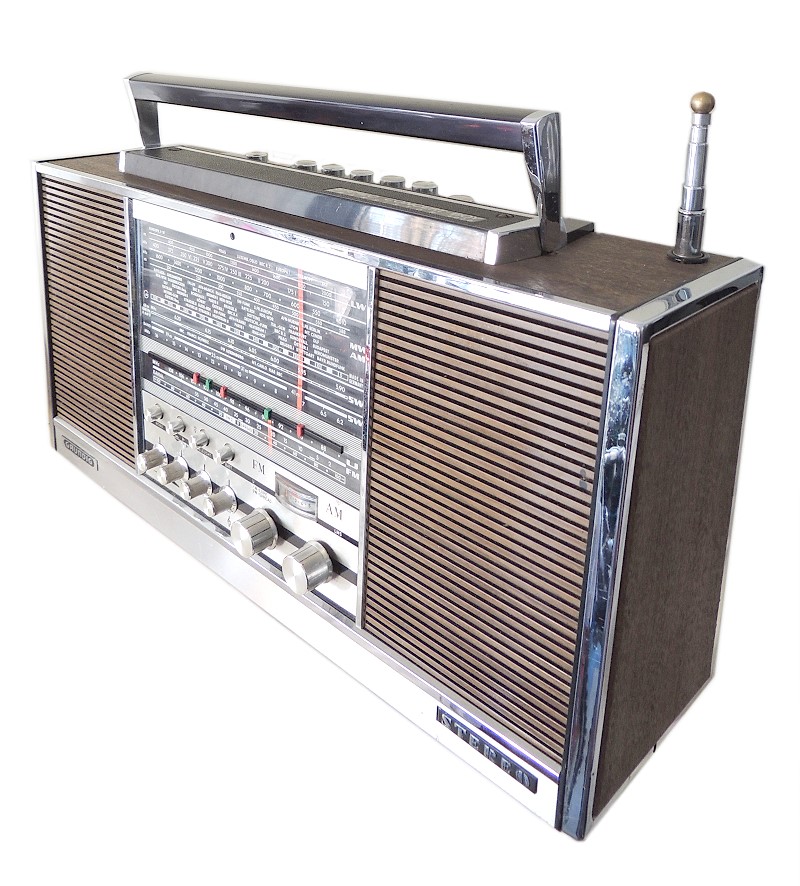

Details 2:anzeigen ...
