Schaub-Lorenz

Modell:Touring 70 Universal
Herstellungsjahr:1966

Beschreibung

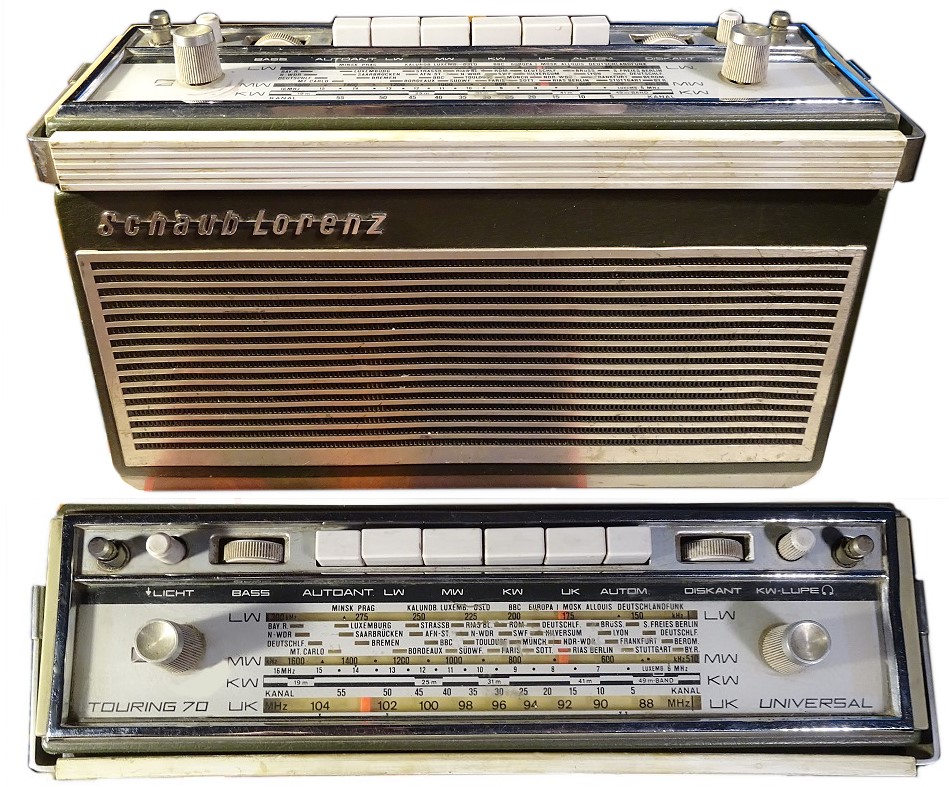

Großes Kofferradio mit Einsatzmöglichkeit im PKW und Kurzwellenlupe und automatischer Scharfabstimmung .

Die weiteren Fotos bei "andere Ansicht", "Details 1 (pdf)", "Details 1", "Details 2" beachten.

Technische Daten
Schaltung:Superhet
Transistoren:10 (AF106, AF125, AF136, 2*AF126, AF137, 2*AC122, 2*AD155)
Kreise:7 AM, 13 FM
Frequenzen:LW, MW, KW (5,8 - 16 Mhz), UKW
Lautsprecher:1 ( 2,5 Watt Batterien, 6 Watt PKW-Betrieb) oval 18 x 13 cm
Spannungen:5 x 1,5 Volt, Netzteil NG1000 optionell
Gehäuse:Plastik
Skala:Rechteckskala oben
Abstimmung:Drehkondensator
Komfort:6-fach-Tastensatz, KW-Lupe, AFC. Auto-Adapter. Klangblenden, Skalenbeleuchtung in 3 Stufen. Skala mit Nachleucht-Effekt ! Tragegriff, TA/TB-Anschluß
Gewicht:3,4 kg m.B.
Maße:30 x 20 x 9,5 cm
Bemerkung 1:damaliger Preis 340,-- DM, Autohalterung 50,-- DM
Bemerkung 2:Doppelteleskop-Antenne, Ferrit-Antenne, Rahmenantenne für KW, Antennen schaltbar

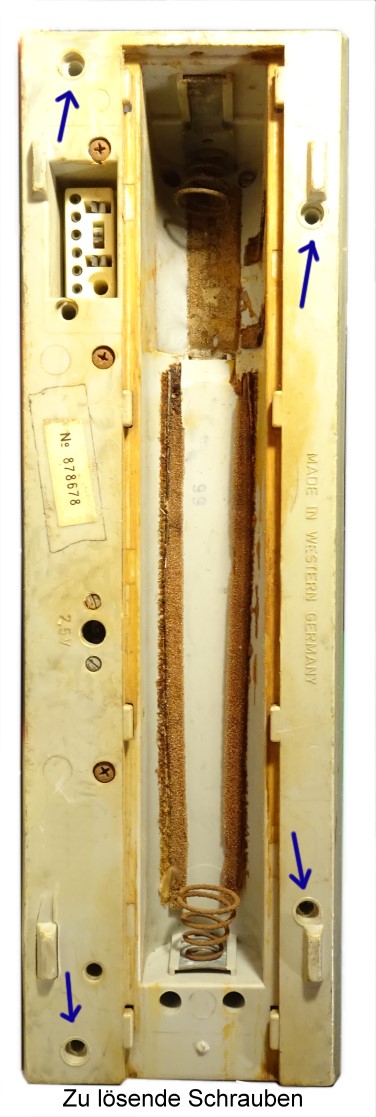

Bemerkung 3:Hinweise zur Öffnung des Gehäuses: Vier Schrauben an der Unterseite lösen (siehe blaue Pfeile auf dem Foto rechts) und oben zwei Bedienknöpfe (Lautstärke und Abstimmung) abziehen, dann Gehäuse nach oben abziehen.
Gruppe:(E) (Kofferradio)
Details 1:als PDF-Datei anzeigen ...

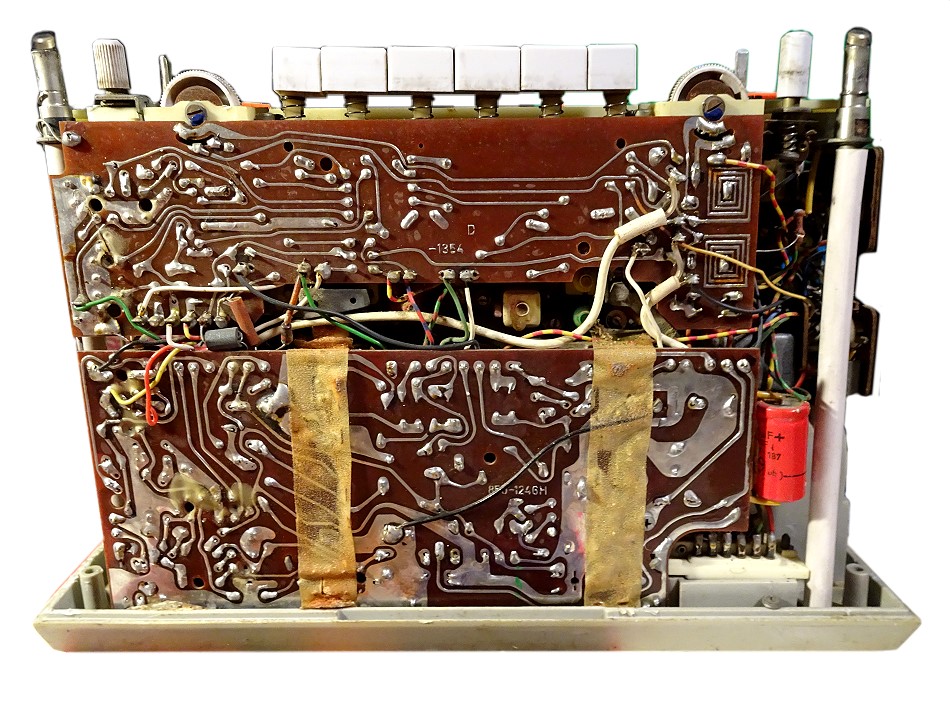

Details 1:anzeigen ...
Details 2:anzeigen ...

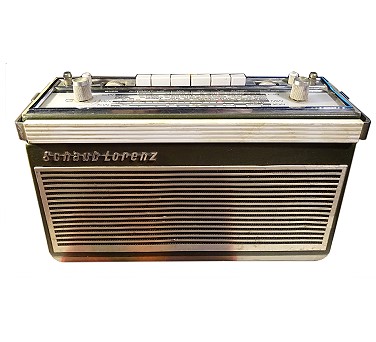

weitere Ansicht
