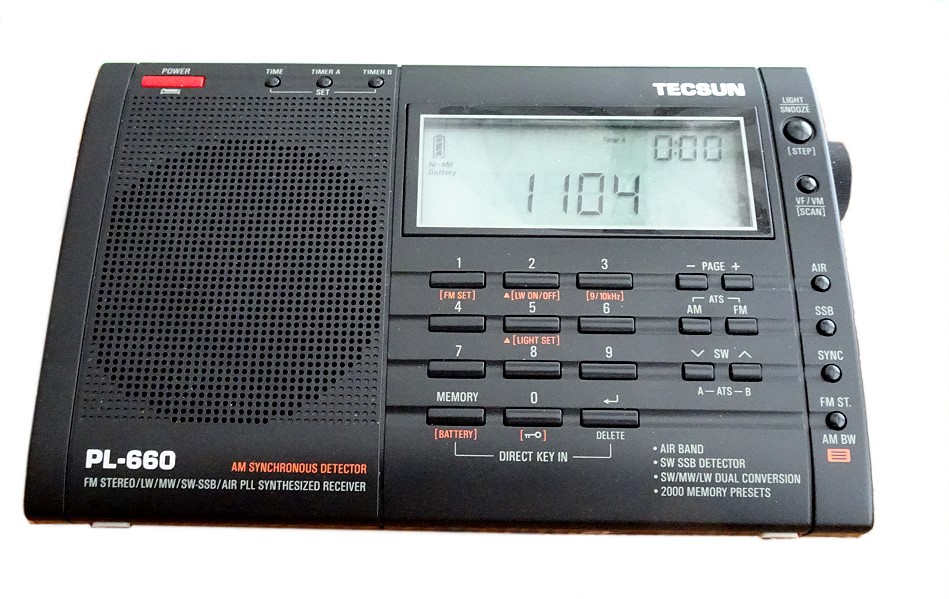

Tecsun PL660

Modell:PL-660
Herstellungsjahr:2012

Beschreibung
Kompakter Weltempfänger mit UKW-Stereo (über Ohrhörer) und SSB und Synchron-Detektor und zwei ZF-Bandbreiten.
Auf Kurzwelle Doppelsuper:
SSB, AM 1. ZF: 55.845 MHz 2. ZF: 455 kHz

Frequenzversatz /Display-Anzeige kann für UKW kompensiert werden, bei meinem Modell aber nicht für AM, dort ist ein Versatz von 1-3 kHz zwischen Breit / Schmal vorhanden, scheint bei einigen Exemplaren nicht unüblich zu sein. Die Schmal-Position zeigt die Frequenz bei AM korrekt an.

Empfangsleistung:
FM (S/N=30 dB) Less than 3 µV
MW (S/N=26 dB) Less than 1 mV/m
LW (S/N=26 dB) Less than 5 mV/m
SW (S/N=26 dB) Less than 20 µV
SSB (S/N=10 dB) Less than 1 µV
AIR (S/N=10 dB) Less than 5 µv

Technische Daten
Schaltung:Superhet + Doppelsuper (1. ZF = 55,845 MHz. 2. ZF = 455 kHz?)
Transistoren:Transistoren / Schaltkreise
Kreise:?
Frequenzen:LW (100-519 kHz), MW (520-1620 kHz), KW (1711-29995 khz), Air-Band 118,0-137,0 MHz), UKW (76 - 108 MHz, 76-87 MHz deaktivierbar)
Lautsprecher:1
Spannungen:4 x AA-Bat oder NI-MH-Akkus, externes Netzteil (läd Akkus auf). Bei Batterie kann die Ladefunktion deaktiviert werden.
Gehäuse:Plastik,
Skala:beleuchtbares LCD-Display, digitale Anzeigen
Abstimmung:PLL, digital
Komfort:Für AM Synchrondemdulator mit Seitenbandwahl (für kritische dichtbelegte Bandstellen), Bandbreitenumschaltung, Suchlauf, Band-Schnell-Umschaltung (bei SSB auch AFU-Bänder-Erkennung). 2000 Stationsspeicher ***, Pegelanzeige, Tastatursperre
Gewicht:600 Gr. mit Batterien
Maße:18,6 x 11,5 x 3,4 cm
Bemerkung 1:Modulationsarten: AM, AM-Sychro (USB, LSB) (, FM, SSB (USB, LSB). Abstimmschritte LW/MW: 9 7 10 kHz, KW: 1 khz (mit SSB-Feintuning)
Bemerkung 2:ATT (3 Stufen), Koax 52 Ohm Antennenanschluß (also geschirmte Antennenzuleitung möglich, umschaltbare Teleskopantenne für KW / Air / UKW, Klangschalter, Wurfdrahtantenne im Zubehör für verbessertem KW-Empfang
Bemerkung 3:Schrägstellklappe an Rückseite, Stehstabilisierer unten ausschiebbar, Uhr mit 2 Weckzeiten, Sleep-Timer. Stereo-Ohrhörer-Anschluß

*** = Speicher:
Station-Speicher 2000M gesamt, (800 für jedes Band)
MW: 100M
LW: 100M
SW: 200M
SSB: 200M
AIR: 100M.
1200 Speicher für 12 Seiten (jede Seite 100 Speicher)
Gruppe:(E) (Weltempfänger)
Details 1:anzeigen ...

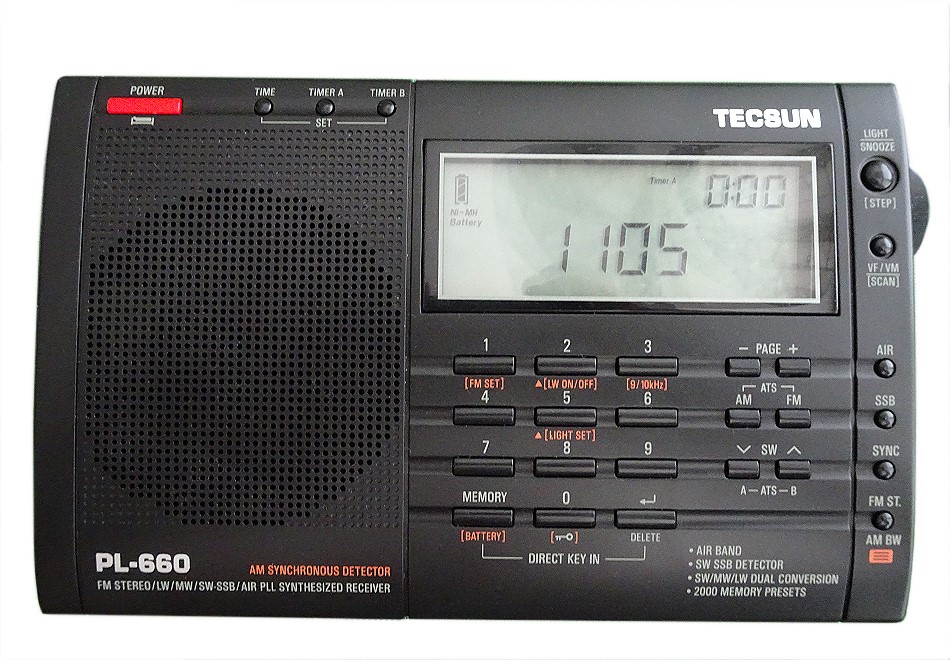

Details 2:anzeigen ...

weitere Ansicht
