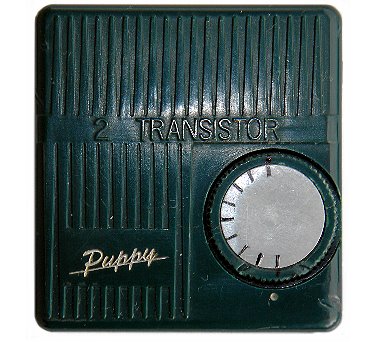

Japan Lisistor Co. Boy's Radio Puppy

Modell:Puppy
Herstellungsjahr:1962

Beschreibung
Einfaches 2-Transistorradio in Reflex-Schaltung als sogenanntes "Boy's Radio". Zielgruppen waren Jungen, die sich für die Radiotechnik interessierten und mit diesem kleinem Radios durchaus erste Empfangsversuche machen konnten. Nur für Ohrhörerbertrieb.

Das Baujahr ist nur grob geschätzt.

Technische Daten
Schaltung:Geradeaus-Reflex
Transistoren:2 (2SA28, 2SB56)
Kreise:1
Frequenzen:MW (b.c. band)
Lautsprecher:-
Spannungen:1 x PX625 (1,25 Volt)
Gehäuse:Plastik
Skala:Halbrundskala auf Abstimmkopf
Abstimmung:Drehkondensator
Komfort:Ferritantenne
Gewicht:?
Maße:4,6 x 4,6 cm
Bemerkung 1:Durch Reflex-Prinzip lag die Empfangsleistung u.U. höher als beim Audion. Wahrscheinlich wurde die HF-Stufe auch als NF-Stufe genutzt.
Bemerkung 2:Gleichrichter-Diode?
Bemerkung 3:Die Fotos wurden von "Ulmhorst", Horst aus dem Wumpus-Gollum-Forum bereit gestellt.
Gruppe:(F) (MW-Radio) (Boys) (Reflex9
