AEG-Telefunken

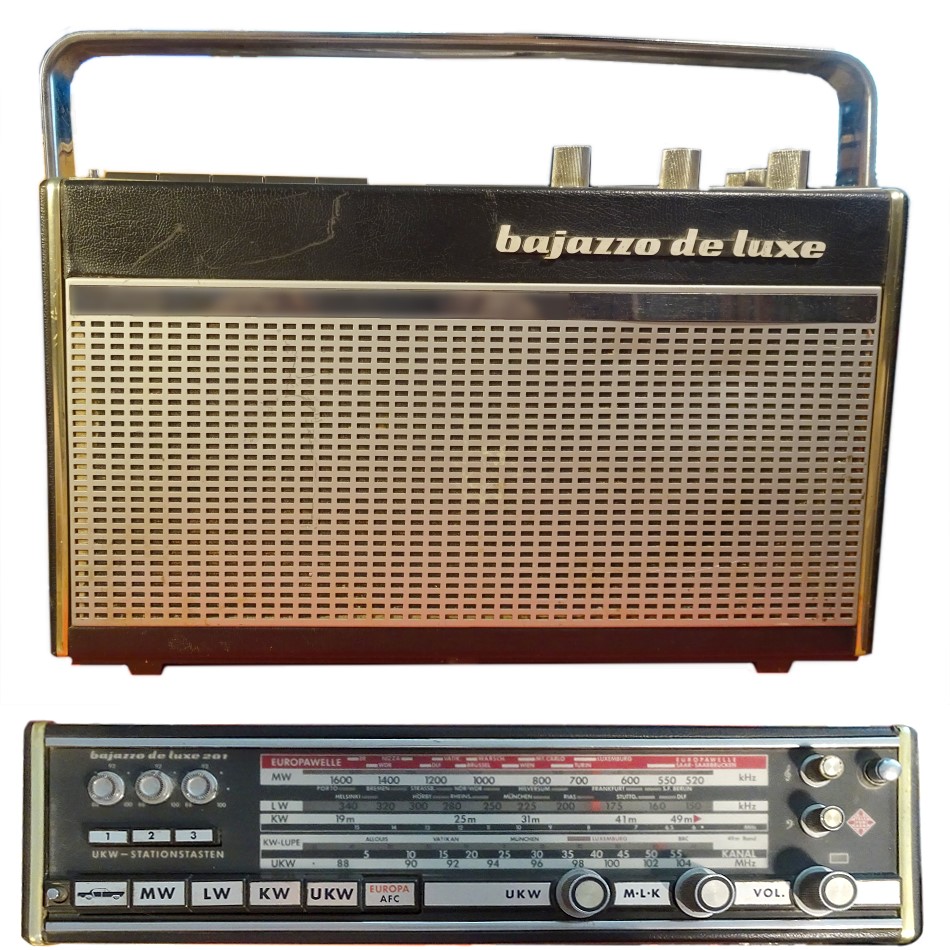

Modell:Bajazzo de luxe TS201
Herstellungsjahr:1969

Beschreibung
Großes Kofferradio mit Stationstasten und PKW-Einsatzmöglichkeit. Durch die drei UKW-Stationstasten konnte schnell zwischen 4 UKW-Stationen gewechselt werden. Das Europa-MW-Band war damals hochinteressant, da so viele ausländische Sender gut einstellbar (gespreizt) waren. Als Komfort-Funktion muss die anschließbare drahtgebundene Fernbedienung genannt werden. Kaum ein anderes Kofferadio hatte in diesem Jahrgang diese Option!

Hinweise zur Geräteöffnung: 2 Schrauben an den Seitenwänden lösen, eine Schraube unten Mitte an der Rückwand. Die Bedienknöpfe (auch die der drei Programmtasten) VORSICHTIG nach oben abziehen, dann das Gehäuse nach oben ziehen. Der Tragegriff muss nicht entnommen werden.

Die "weitere Ansicht", "Details 1" und "Details 2" beachten.

Technische Daten
Schaltung:Superhet
Transistoren:AF106, 2*AF121, 2*AF136, 2*AF137, BC130A, AC122, AC116, 2*AD155
Kreise:6 AM, 12 FM
Frequenzen:LW, 2 x MW einschliesslich Europa-Band (520-1620 u. gespreizt Europa-Band), KW (19-49 Meter), UKW
Lautsprecher:1 (Batterie 2,5 Watt. PKW 5 Watt !!) oval 18 x 13 cm
Spannungen:5 x 1,5 Volt. Optional Netzteil 4000 oder 4000 universal, Autobetrieb an 6 oder 12 Volt möglich.
Gehäuse:Plastik / Holz
Skala:Rechteckskala oben
Abstimmung:AM-Drekondensatoren, UKW hat Diodenabstimmung
Komfort:3 UKW- Speichertasten. Auto- Adapter, 2 Klangblenden, AFC, Skalenbeleuchtung, drahtgeb. Fernbedienung für Lautstärke und UKW
Gewicht:3,1 kg m.B.
Maße:32 x 19 x 9 cm
Bemerkung 1:6-fach Tastensatz
Bemerkung 2:PKW-Halterung 200, TA/TB-Anschluß, Zweitlautsprecher-Anschluß
Bemerkung 3:Kurzwellen-Lupe (UKW-Abstimmknopf), leistungsstarke NF-Stufe mit warmen kräftgen Klang auch durch das Holzgehäuse,
Gruppe:(E) (Kofferradio) AEG-Telefunken Bajazzo de luxe TS201

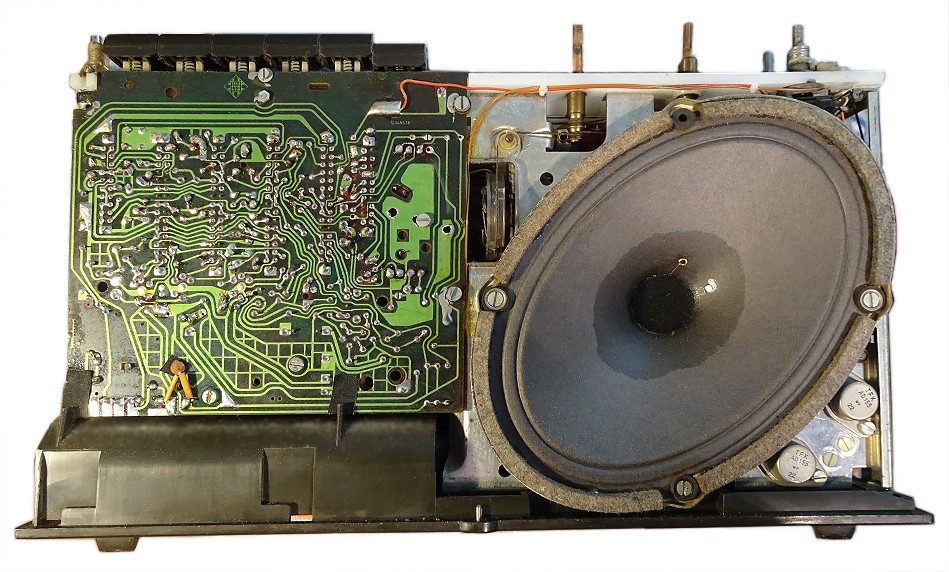

Details 1:anzeigen ...

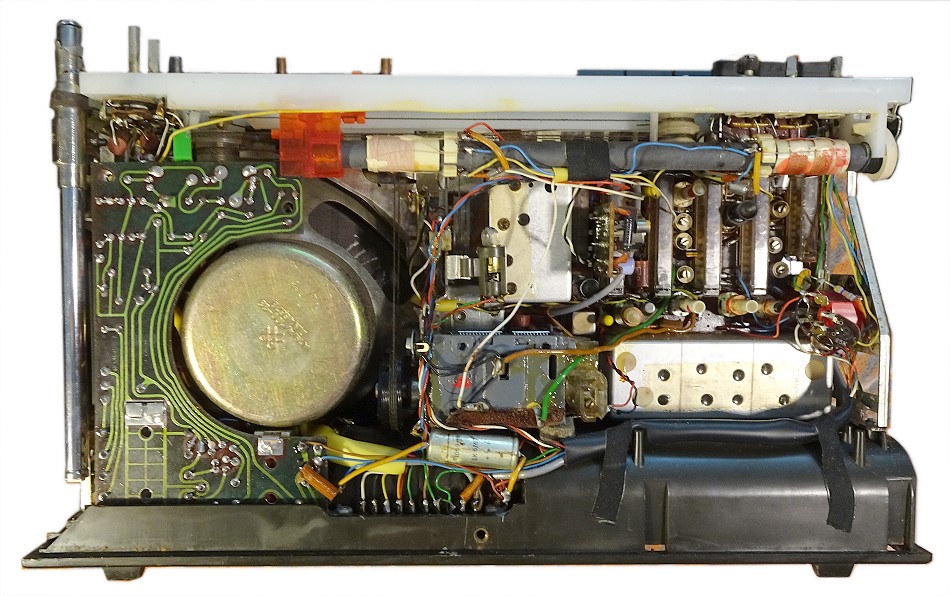

Details 2:anzeigen ...

weitere Ansicht
