VEB Stern Radio Berlin

Modell:Sternchen
Herstellungsjahr:1961

Beschreibung

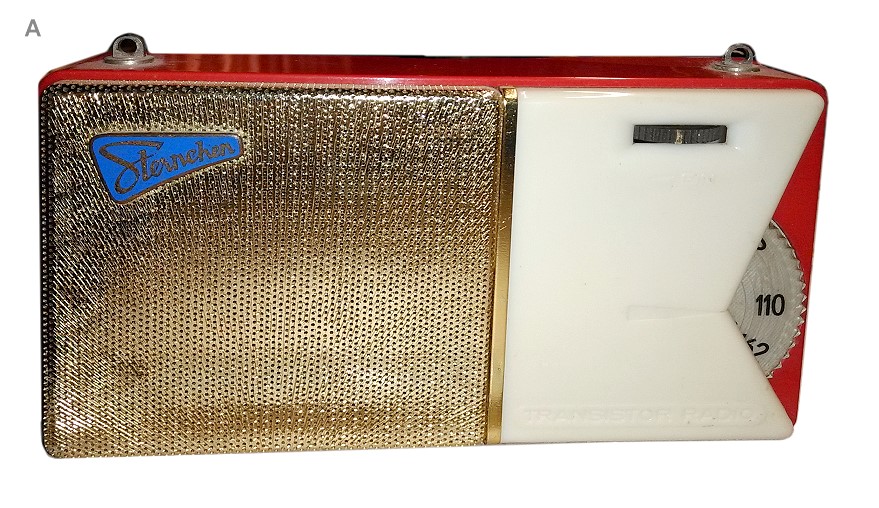

Erstes Transistor-Radio der DDR.

Das Gerät wurde zuerst bei Stern-Radio Sonneberg (dunkles Abstimm-Rad, Baujahr 1959) und dann bei Stern-Radio Berlin (durchsichtiges Abstimmrad, ab 1961/62) hergestellt. Es gibt hier aber auch z.T. andere Unterschiede, wie der Pfeil neben dem Abstimmrad (aus Sonneberg mit Metalleinlage). Das Gerät wurde in diversen Farben angeboten. Eine Auswahl: Rot, hellblau, beige, blau, hell-grün, dunkelgrün, hellgrau, dunkelgrau(?), weiß(?), braun(?). Teilweise wurden über die Jahre verschiedene Bauteile verwendet, einige Transistoren neigen nach Jahrzehnten zu Ausfällen.

Es scheint so zu sein, dass die Gehäuseform einem japanischen Transistorradio Realistic High Fiver "nachempfunden" wurde...

Das hier gezeigte Gerät wurde VEB Stern Radio Berlin produziert Modellbezeichnung 57/69TT-3 ?

Technische Daten
Schaltung:Superhet
Transistoren:6 (C44, 2*OC45, OC811, 2*OC816. (Es gab Geräte mit davon abweichender Transistorenbestückung, z.B.: OC 872, 2 x OC 871, OC811, 2 x OC 816 oder 2 x OC169, OC169R, OC811, 2 x OC816)). ***
Kreise:5
Frequenzen:MW
Lautsprecher:1 (Einige Exemplare neigen zu mechanischen Dejustierungen) 6,5 cm Durchmesser, 100 mW.
Spannungen:spez. Batterie 9 Volt
Gehäuse:Plastik. Sammler sollte unbedingt auf die Empfindlichkeit des Plastik (Plaste) - Materials achten, kleinste Belastungen führen zum Bruch.
Skala:Rundskala auf Drehrad
Abstimmung:Drehkondensator (einige Exemplare neigen zu Fehlern)
Komfort:Ohrhöreranschluß
Gewicht:360 Gr.
Maße:14,5x 9 x 4,3 cm
Bemerkung 1:*** = Es sind zumindest vier verschiedene Transistor-Bestückungen bekannt geworden.
Bemerkung 2:Fotos mit "A" markiert: Von "Antennow" aus dem Wumpus-Gollum-Forum bereit gestellt.

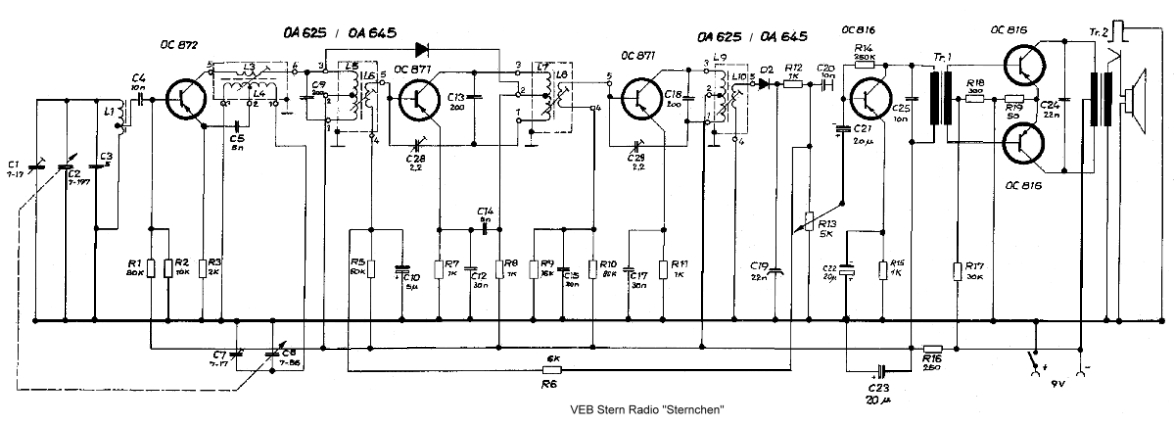

Bemerkung 3:Schaltbildvarianten bei "Details 2". Es gibt Schaltbild-Varianten! Als Zubehör gab es eine Tragehülle. Eine Stufe erheilt eine Regelspannung, unterstützt durch eine Dämpfungs-Diode.
Gruppe:(DDR), (Miniatur-Radio) , (MW-Transistor) , (E) (F) (Mittelwelle)
Details 1:anzeigen ...
Details 2:anzeigen ...

weitere Ansicht
