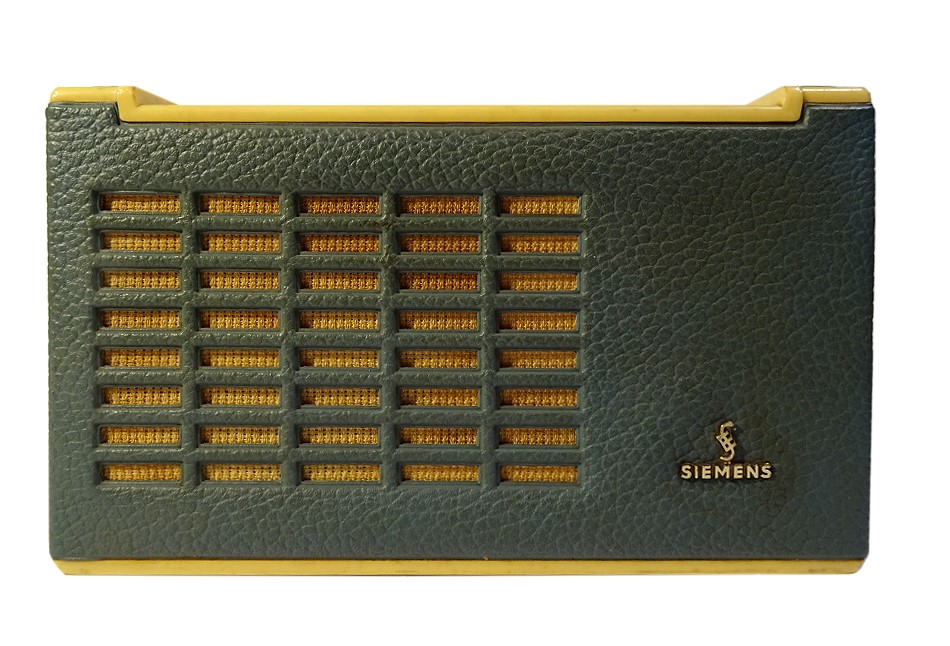

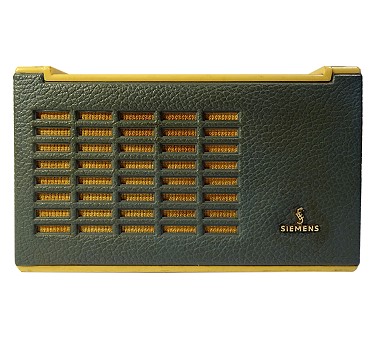

Siemens RT10
| Modell: | RT10 | | Herstellungsjahr: | 1960 |
| |
| Beschreibung |
Kompaktes frühes Transistor-Radio mit UKW-Teil ohne UKW-Teleskopantenne, aber mit MW/LW-Ferritantenne und alternativer UKW Rahmen / Wurfantenne.
Das gezeigte Gerät gehörte meiner Tante, die leider immer wieder vergaß, nach Gebrauch das Radio auszuschalten..... |
| |
| Technische Daten |

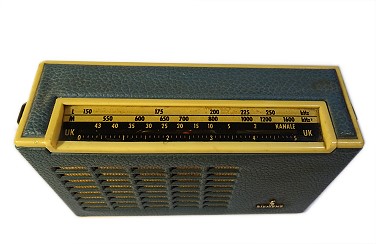

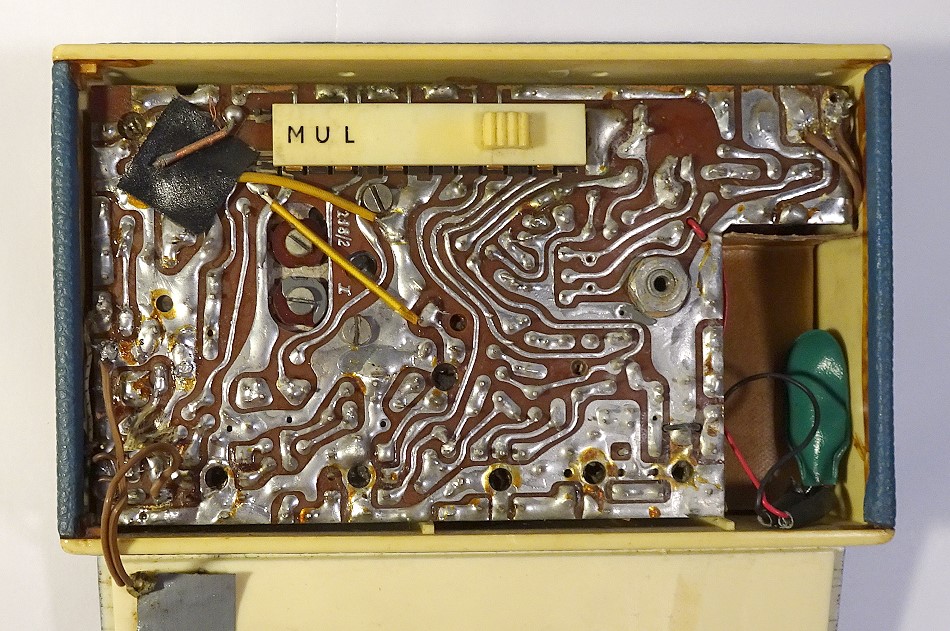

| Schaltung: | Super | | Transistoren: | 8 (2*OC171, 3*OC170, 3*TF65), 3 Dioden | | Kreise: | AM 6 (5) / UKW 10 | | Frequenzen: | LW, MW, UKW | | Lautsprecher: | 1 (rund 7 cm) | | Spannungen: | 9 Volt (ungewöhnlicher quadratischer Querschnitt) | | Gehäuse: | Plastik, mit Weichplastik überzogen. | | Skala: | rechteckig oben on top | | Abstimmung: | Drehkondensator (AM), Vario-Spule (FM) | | Komfort: | Ohne aussen sichtbare Antenne, | | Gewicht: | 640 Gr | | Maße: | 16 cm x 9,5 cm x 5 cm | | Bemerkung 1: | Preis damals 198 DM. 2 NF-Transformatoren, Gegentakt-Endstufe. | | Bemerkung 2: | Für MW und LW Ferrit-antenne, für UKW interne Rahmenantenne und Anschluß für eine kleine Drahtwurfantenne oder Nutzung des Trageriemens (Hand oder Schulter) als Antenne | | Bemerkung 3: | Wellenbereichs-Schieber an der Rückseite. Schaltbild bei "Details 1". ZF 455 kHz u. 10,7 MHz, | | Gruppe: | (E) | | Details 1: | als PDF-Datei anzeigen ... | | Details 1: | anzeigen ... |
|
weitere Ansicht
|
|
