Heathkit

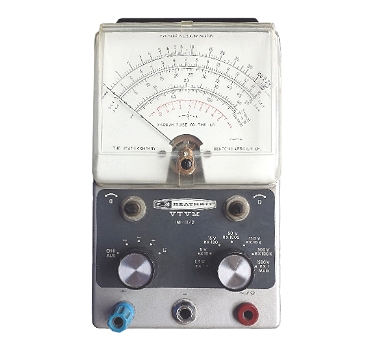

Modell:VTVM IM-11/D
Herstellungsjahr:1961

Beschreibung
Hochohmiges Röhrenvoltmeter, auch für Ohmmessung. Die Heathkit-Modelle wurden als Bausatz angeboten, so konnten leistungsstarke Geräte preiswert erworben werden. Die Bausätze galten als nachbausicher.

Vor Messungen musste der elektrische Nullpunkt und bei Ohmmessung der Vollauschlag u.U. nachgestellt werden. Bei Ohmmessung konnte so das Nachlassen der Batteriespannung kompensiert werden.

Technische Daten
Messgerät-Art:Röhrenvoltmeter
Röhren/Halbl.:2 (6AL5, 12AU7)
Funktion 1:Gleichspannung: 1,5 / 5 / 15 / 50 / 150 / 500 / 1500 Volt
Funktion 2:Wechselspannung: 1,5 / 5 / 15 / 50 / 150 / 500 / 1500 Volt
Funktion 3:Widerstand: 0,1 - 1000 MOhm
Spannungen:Netzt 220 Volt. Für Ohm-Messung 1,5 Volt Referenzbatterie
Gehäuse:Metall
Anschlüsse:Masse Tastkopf + ~ Ohm. Deutsche Ausführung zusätzlich Masse- und + / ~ / Ohm-Buchsen
Zubehör:-
Gewicht:1,8 kg
Maße:12 x 22 x 12,5 cm
Bemerkung 1:Messgenauigkeit: 3 % DC, 5 % AC (vom Skalenendwert). 7 Messbereiche
Bemerkung 2:mechanische und elektrische Nullpunkt-Kalibrierung. Ohm-Kalibrierung.
Bemerkung 3:Mess-System: Brückenschaltung mit Doppeltriode. 6AL5 als Messgleichrichter
Gruppe:(I)
