Nordmende

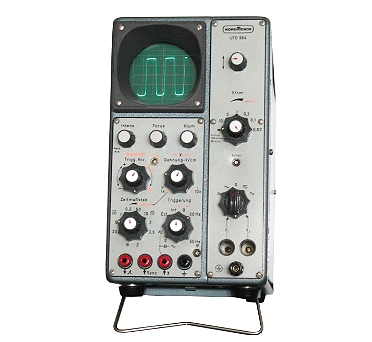

Modell:UTO-964
Herstellungsjahr:1962

Beschreibung
Trigger-Service-Oszilloskop (Oszillograph) mit 10 MHz Bandbreite

Technische Daten
Messgerät-Art:Oszilloskop
Röhren/Halbl.:11 (2x E88CC, 3 xECF80, 2 x EF184, 2 x PCL84, EZ81, D7-15GH)
Funktion 1:Radio / TV - Service
Funktion 2:-
Funktion 3:-
Spannungen:110, 220 Volt Wechselstrom (100 Watt)
Gehäuse:Metall
Anschlüsse:2 x Y, schaltbar, Synch., X
Zubehör:Tastköpfe (HF, Demodulator)
Gewicht:11 kg
Maße:15,5 x 27,5 x 36 cm
Bemerkung 1:Einstrahltyp, 2 Eingänge umschaltbar (Gleichspannung, Wechselspannung). Intensität, Fokus, Helligkeit einstellbar, Eichjustage, trigger-bar, Sägezahn-Ausgang

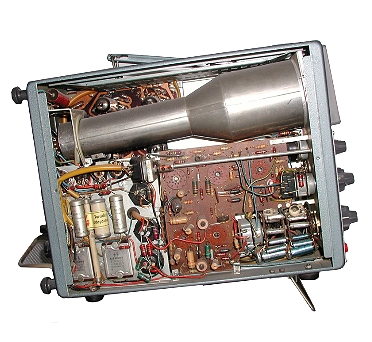

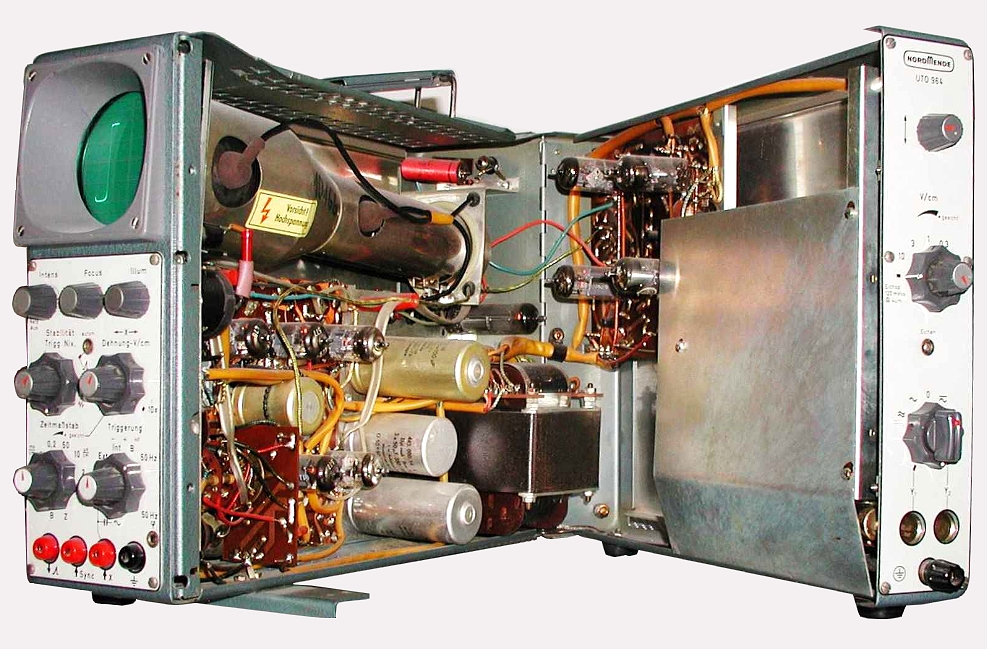

Bemerkung 2:Synchron-Eingang. Eichspannung. Gerät zur Reparatur und Eigenservice aufklappbar. Damaliger Preis ca. 1000 DM. Tragegriff und Hochsteller
Bemerkung 3:Die Photos wurden von "klaus6555" aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(Oszilloskop) (F)

weitere Ansicht
