Siemens

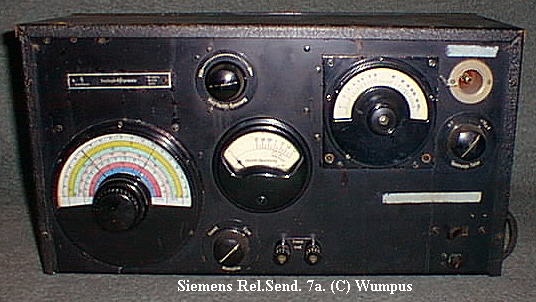

Modell:Rel.Send 7a
Herstellungsjahr:1936

Beschreibung
HF-Messender zum Abgleich und Reparatur von Radios.

Baujahr noch unklar.

Technische Daten
Messgerät-Art:HF-Prüfsender
Röhren/Halbl.:3 (RE904, RE904, RGN1064)
Funktion 1:HF-Signal mit kalibrierbarem HF-Pegel (Thermokreuz und Anzeigeinstrument)
Funktion 2:unmoduliertes und moduliertes Signal (400 Hz)
Funktion 3:fremdmodulierbar
Spannungen:110, 220 Volt ~
Gehäuse:Metall
Anschlüsse:Koax-Buchsen-Ausgang
Zubehör:?
Gewicht:?
Maße:45 x 25 x 18 cm
Bemerkung 1:6 Frequenzbereiche, dafür werden Steckspulen nach Hochheben des Deckels wechselseitig eingesteckt. Diese Steckspulen haben 6 Kontaktstifte.
Bemerkung 2:Frequenzbereiche: 100-230 kHz, 220-580 kHz, 540-1550 khz, 1,45-3,6 MHz, 3,5-9 MHz, 8-21 MHz.
Bemerkung 3:-
Gruppe:(E)

weitere Ansicht
