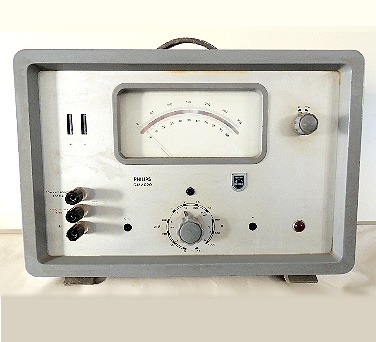

Philips GM6020

Modell:GM6020
Herstellungsjahr:1961

Beschreibung
Röhren-Mikro-Voltmeter für Labor und Service. Kleinste Spannungen zu messen ist nicht ganz einfach, da leicht Störspannungen die eigentliche Messung beeinflussen können.

Das Baujahr ist nur geschätzt.

Technische Daten
Messgerät-Art:Gleichspannungs-Mikrovoltmeter
Röhren/Halbl.:13 (2 x DM70, EAA91, E80F, 5 x EF86, PCL82, EZ80, 2 x 85A2 (Stabilisatoren)) und zwei "Neonröhren" *
Funktion 1:Hochohmige Messung von Gleichspannungen ab Milli-Voltbereich.
Funktion 2:Plus-Minus-Anzeige durch Anzeigeröhren DM70
Funktion 3:Hervorzuheben ist der empfindlichste Volt-Bereich 0,1 Mikro-Volt!
Spannungen:110 - 245 Volt
Gehäuse:Metall, Tragegriff
Anschlüsse:Zwei Mess-Eingänge:
0,1 mV bis 10 Volt, 1 MOhm.
10 mV bis 1000 Volt, 100 MOhm.
Zubehör:Messkabel
Gewicht:10 kg?
Maße:36 x 25 x 23 cm
Bemerkung 1:Es wird ein Zerhacker-Prinzip verwendet als Spannungswandler der Messpannung.

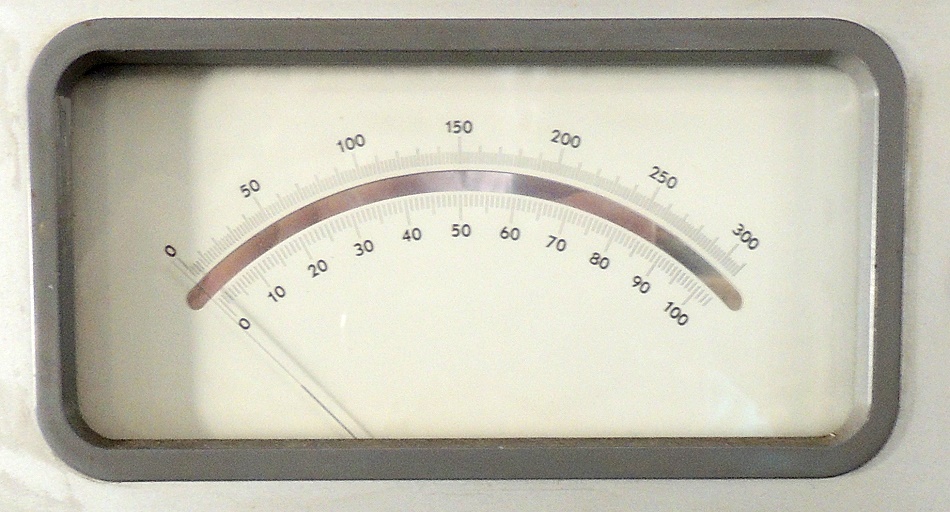

Bemerkung 2:Spiegelhinterlegte Skala, Kalibrierungs-Option.
* = Überspannungsschutz,
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt.
Gruppe:(S)

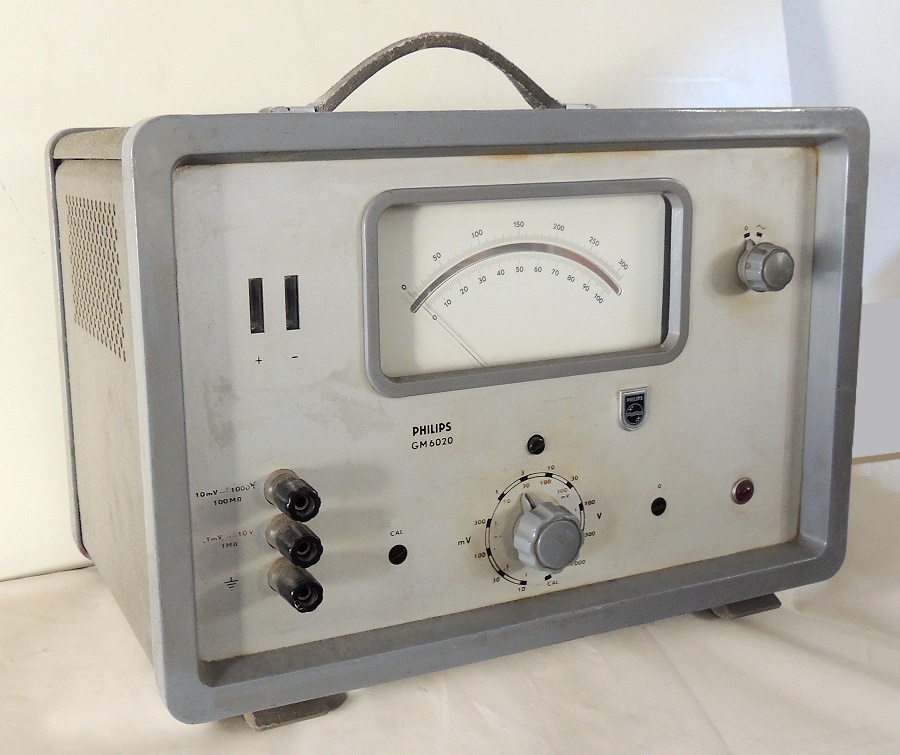

Details 1:anzeigen ...
Details 2:anzeigen ...

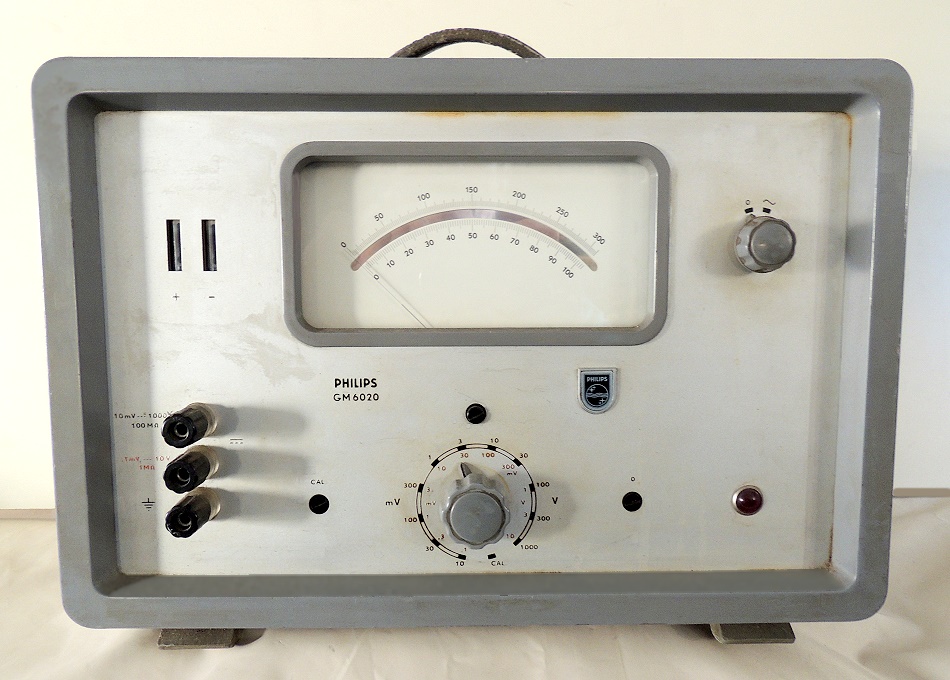

weitere Ansicht
