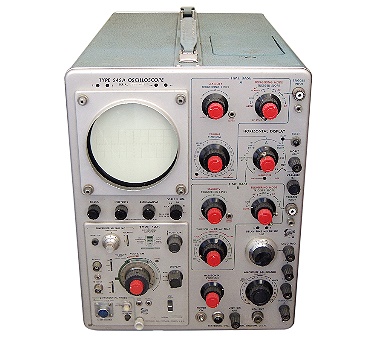

Tektronix 545A Oscilloscope

Modell:545A Oscilloscope
Herstellungsjahr:1959

Beschreibung
Leistungsstarkes Labor-Oszilloskop von Tektronix, Oregon, Portland, USA. Die Zahl der verwendeten Röhren ist mit 75 Stück bemerkenswert.

Technische Daten
Messgerät-Art:Oszilloskop
Röhren/Halbl.:75 Stk. Dem Service Manual so entnommen (je ein mal gelistet):
5642, 5651, 6080, 8136, 6AL5, 6AU5, 6AU6, 6CL6, 6DJ8, 12AL5, 12AU6, 12AU7, 12AX7, 12B4, 12BY7)!
Bildrohr T543P2
Funktion 1:Siehe Fotos bei "Details 1" und "Details 2"
Funktion 2:Veränderbare verzögerte Zeit-Basis-Funktion. Verschiedene Trigger-Modi.
Funktion 3:?
Spannungen:? Volt, 500 Watt !
Gehäuse:Metall, Tragegriff
Anschlüsse:Siehe Fotos bei "Details 1" und "Details 2"
Zubehör:div.
Gewicht:ca. 30 kg
Maße:33 x 42,5 x 61 cm
Bemerkung 1:Bandbreite: DC bis 30 MHz.
Bemerkung 2:1000 Hz Rechteck-Kalibrator. Zwei Zeit-Basen. Einschubtechnik,
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt.
Gruppe:(S)
Details 1:anzeigen ...

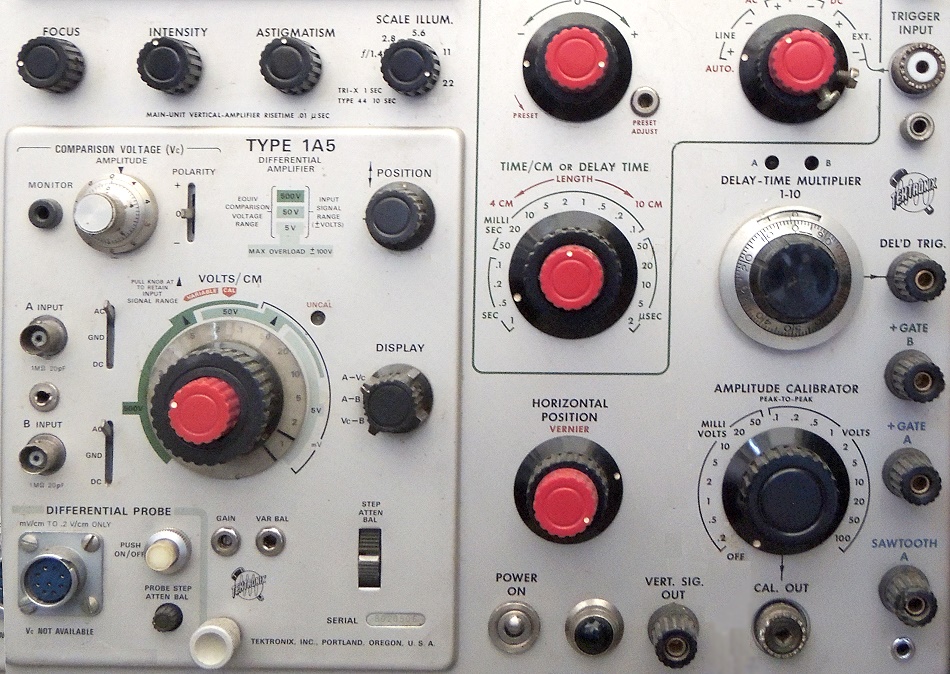

Details 2:anzeigen ...

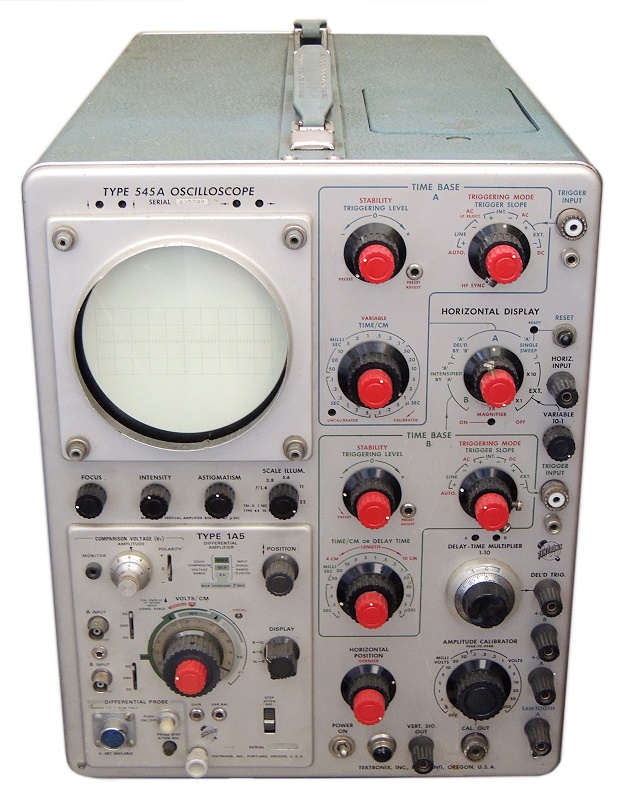

weitere Ansicht
