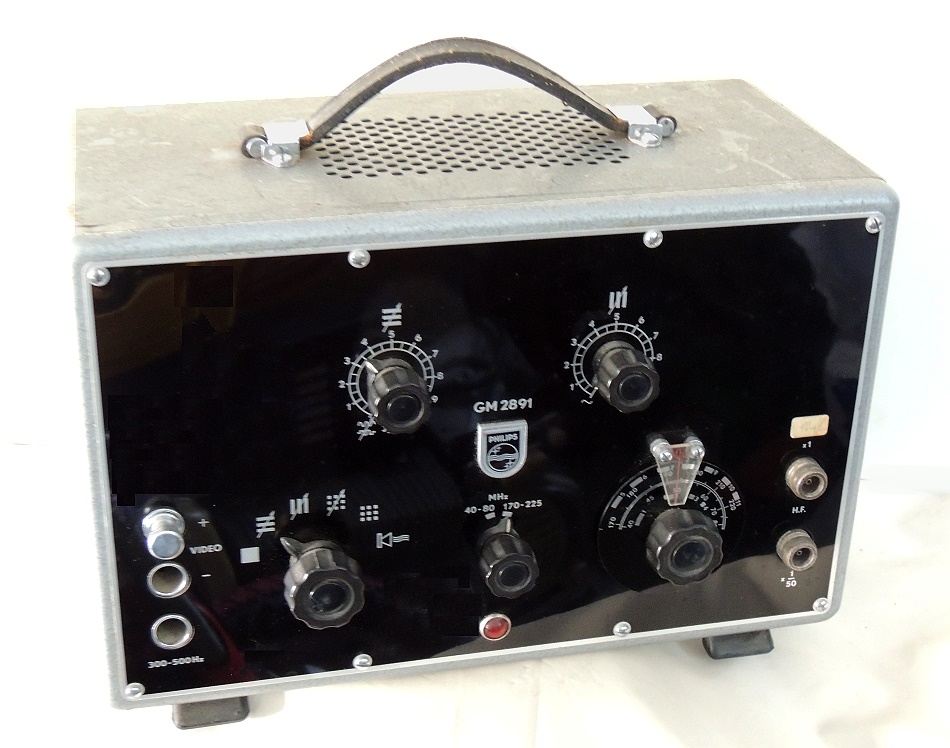

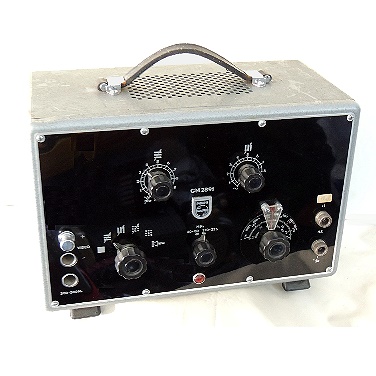

Philips GM2891 /50

Modell:GM2891 /50
Herstellungsjahr:1957

Beschreibung
Bildmuster-Generator für Schwarz-Weiss-Fernsehgeräte (Service, Labor) zur Einstellung der Bildgeometrie bei historischen analogen Fernsehempfängern. Das Baujahr ist noch unklar.

Das Gerät gab es in zwei Varianten: 1) Raster-Norm: 40-80 MHz u. 170-225 MHz. 15625 und 50 Hz. Ton 5,5 MHz.
2) Raster-Norm: 45-90 MHz u. 170-225 MHz. 15750 und 60 Hz. Ton 4,5 MHz.

Technische Daten
Messgerät-Art:Bildmustergenerator
Röhren/Halbl.:13 (EC80, 9 x ECL80, 2 x ECC85, EZ80)

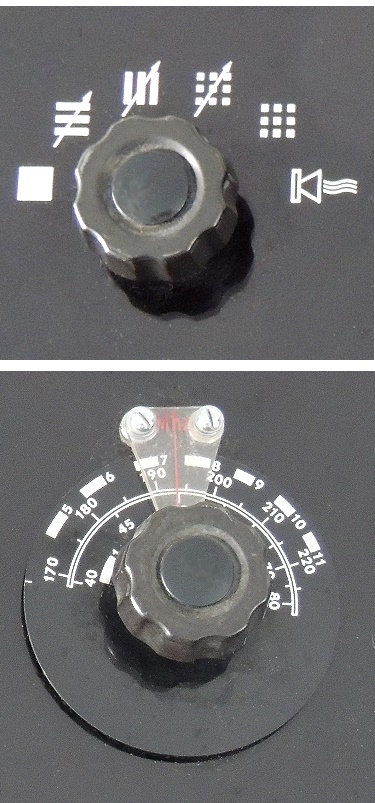

Funktion 1:Raster-Testbilder zum Einstellen von Bildhöhe, Bildbreite, Bildgeometrie (Linearität).
Funktion 2:-
Funktion 3:Strahlpunkt-Justage
Spannungen:110 - 245 Volt
Gehäuse:Metall

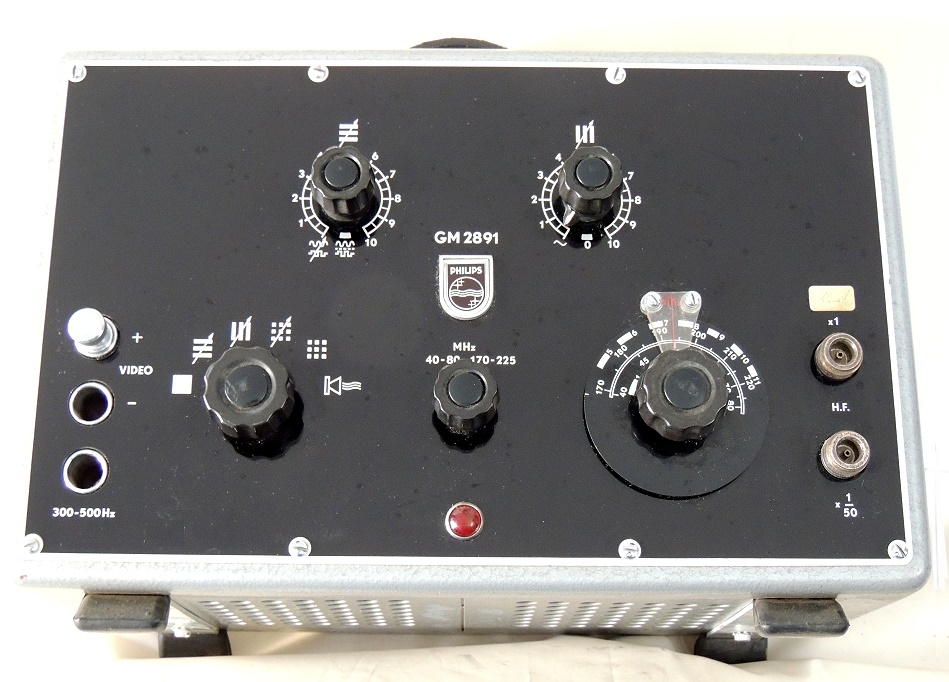

Anschlüsse:siehe Foto bei
Zubehör:Signalkabel
Gewicht:ca. 10 kg
Maße:?
Bemerkung 1:Frequenzbereich TV-Band I und III (Kein Band IV u. V)
Bemerkung 2:Video und HF. Tonsignal
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt.
Gruppe:(S)
Details 1:anzeigen ...

weitere Ansicht
