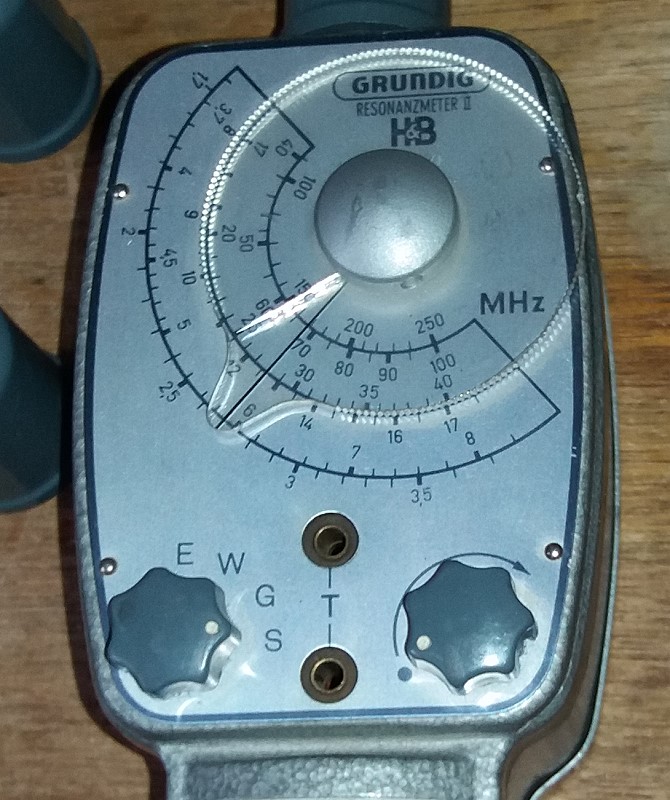

Grundig H & B Resonanzmeter II

Modell:H & B Resonanzmeter II
Herstellungsjahr:1957

Beschreibung
Dieses Prüfgerät (für ein Messgerät wäre die Frequenzgenauigkeit zu gering) kann zur groben Bestimmung von Resonanzfrequenzen von Schwingkreisen und als Prüfsender (50 Hz moduliert) genutzt werden. Auch als einfacher HF-AM-Demodulator geeignet (in Verbindung mit dem Ohrhörer). Bedingt im Radio-Reparaturbereich geeignet. Im Bastlerkreisen und bei Funkamateuren leistete dieser Grid-Dipper dagegen gute Dienste. Bei Aufbau von Geräten in diesen Bereichen konnten gut Schwingkreise ausgedippt werden, um zu erkennen, ob diese in etwas richtig bemessen waren. Dipper-Ablauf: Es soll für einen Schwingkreis die Resonanzfrequenz bestimmt werden. Das Gerät wird mit der Steckspule für den erwarteten Bereich so eingestellt, dass das Anzeigeinstrument auf 10 steht, dann wird die Steckspulenseite in die Nähe des Schwingkreises gebracht und die Frequenz durchgedreht. Kommt man so zur Resonanzfrequenz, geht schlagartig der Zeiger der Anzeige zurück. Die Frequenz des Schwingkreises ist erkannt. Der Dip ist auch im Hörer wahrzunehmen.

Technische Daten
Messgerät-Art:HF-Prüfgerät
Röhren/Halbl.:1 (EC92)
Funktion 1:Frequenzbereiche: 1,7 - 3,7 MHz, 3,7 - 8 MHz, 8 - 17 MHz, 17 - 40 MHz, 40 - 100 MHz, 100 - 250 MHz.
Funktion 2:Schalter-Stellungen: E = Empfänger, G = Grid Dipper, W = Wellenmesser, S = Sender (50 Hz moduliert).
Funktion 3:-
Spannungen:110 - 220 Volt
Gehäuse:Metall
Anschlüsse:Ohrhörer und Steckspulen.

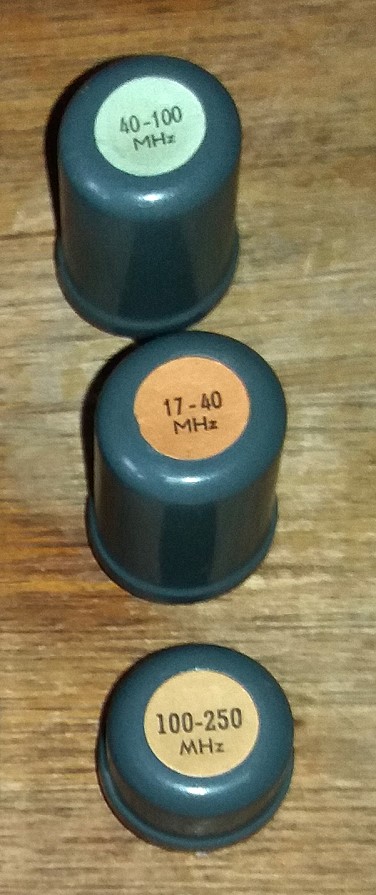

Zubehör:Zubehör 5 Steck-Spulen, Ohrhörer
Gewicht:790 Gr.
Maße:20 x 7,5 x 5,5 cm
Bemerkung 1:Pegeleinsteller und Anzeiger für Dipp-Tiefe.
Bemerkung 2:Ohrhöreranschluß.
Bemerkung 3:Drehschalter für 4 Stellungen.
Gruppe:(BAT) Resonanzmeter 2
