DC7BJ-Peilantenne für 70cm (HB9CV-Variante Version 2)

... zurück zur Vorseite











Die hier vorgestellte Antenne ist gut für Fuchsjagden geeignet. 2 Direktoren und drei Reflektoren bilden so quasi eine 7 Elemente-"Yagi"-Antenne. Gegenüber einer HB9CV ergibt sich ein mit Amateurmitteln festgestellter zusätzlicher Gewinn von ca. 3-4 dbd. Haben Sie die Antenne auch in Gebrauch? Meine email-Adresse.



Die Antenne wurde auch auf diversen Mobil-Fuchsjagden eingesetzt. Die Antenne ist gut zum Peilen und für Portablezwecke und Packet geeignet und leicht nachzubauen.



Das sogenannte "Schielen" der Original-HB9CV tritt bei der HB9CV+5 nicht auf, das Vor-Rückverhältnis ist ebenfalls deutlich besser, dadurch ist die Peilrichtung eindeutig geworden. Die Antenne ist gegenüber der HB9CV auch zum vertikalen Peilen geeignet (vertikales Peilen mit der Original- HB9CV stoesst schnell an die Grenzen).

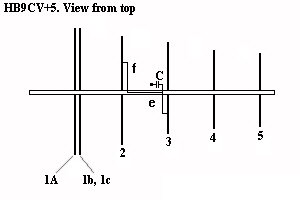

Grund-Aufbau der Antenne:



Abmessungen:

Länge der Reflektoren:

Nr.1a: 37.8 cm.
Nr 1b und 1c: 38.5 cm
Nr 2: 34.2 cm

Länge der Direktoren:
Nr. 3: 32.4 cm
Nr. 2: 28.4 cm
Nr. 1: 28.0 cm

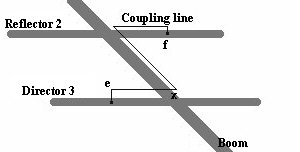

Ankoppel-Leitung an
Nr.2 (f) 6.0 cm,
an Nr.3 (e) 5.25 cm

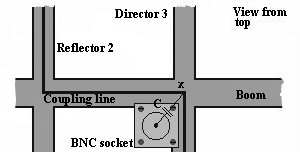

x=Einspeisepunkt für BNC-Buchse, über C-Trimmer 15pf. Verbinden Sie die Masse der Buchse mit dem Boom-Rohr an der Verbindungsstelle Boom zu Direktor 3.



Abstände von
Nr. 1a. nach Nr. 2: 8.5 cm,
Nr. 2. nach Nr. 3: 3 9.0 cm,
Nr. 3. nach Nr.4: 12.5 cm,
Nr. 4. nach Nr.5: 12.0 cm.
Nr.1a nach 1b,1c (g): 8.5 cm


Messen Sie den Abstand zwischen der Mitte der Elemente.



Die Ankoppelleitung hat einen Durchmesser von 1 mm, der Boom von ca. 8-10 mm, die Elemente von ca 3 mm. Der Abstand der Koppelleitung von den Elementen und vom Boom ca. 3-4 mm. Dieser Abstand ist genau einzuhalten!



Ein Einstellen des Trimmers C (15pf) mit Stehwellen-Messbrücke ist notwendig. Die Antenne erreicht bei 430.5 MHz 1,5 zu 1, bei 435 MHz 1,3 zu 1, bei 439.5 MHz 1,6 zu 1.



Die DC7BJ-Antenne ist auf 435 MHz optimiert. Bandbreite 10 Mhz.



Hinter dem Reflektoren 1a kann der Boom als Griff genutzt werden.



Sehen Sie sich auch die DC7BJ-Antenne, Version 1 an.

Diese Antenne existiert nicht für 144 MHz!



73 von DC7BJ, Rainer Steinführ, Berlin.
