Niederfrequenz-Pegel und Kontakte-Norm DIN

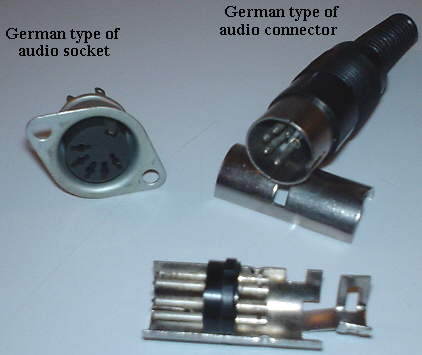

Alte deutsche DIN-Norm. NF-Stecker und Buchsen



Die alten deutschen Radios, Tonbandgeräte und Plattenspieler konnten mit sogenannten DIN-Norm-Kabeln verbunden werden (DIN= Deutsche Industrie-Norm). Diese Kabel verwendeten geschirmte Leitungen. Jede einzelne Leitung war geschirmt. Die Norm war hochohmig (ca 100 kohm) für Spannungen um 100 mV ausgelegt. Die einzelnen Kontakte waren mit Nummern belegt, die an allen Buchsen und Steckern zu finden sind! Die Verbindungskabel Tonband-Radio waren Polwendekabel, beachten Sie das bitte beim Herstellen von Ersatzleitungen oder Adapterkabel.Siehe unter Teil der Skizze 1.


Wenn Sie ein solches altes Gerät mit einem modernen CD-Player oder Tonbandgerät oder MPEG-Player verbinden wollen, müssen Sie sich ein Adapterkabel DIN zu CINCH oder DIN zu Standard (3,5 mm Klinke) herstellen. Die Skizzen werden Ihnen dabei helfen.

Bedenken Sie bitte, dass es notwendig werden kann, Abschwächwiderstaende zu verwenden, wenn die Wiedergabe zu laut oder verzerrt ist. Siehe Skizze 2.

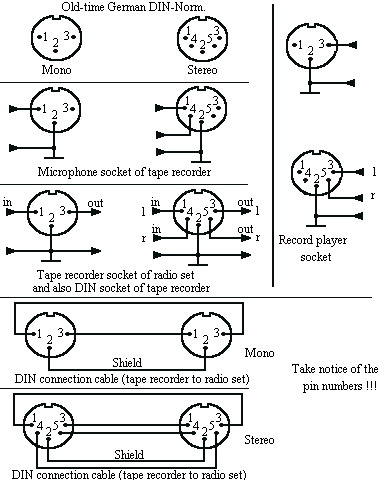

Skizze 1




Skizze 2









... weitere Informationen zu den DIN-Steckern, DIB-Buchsen, DIN-Kabeln
