Bauvorschlag fuer einen einfachen Kristall-Detektor

Kristall-Detektoren wurden früher in Kristall-Empfängern zur HF-Gleichrichtung verwendet.

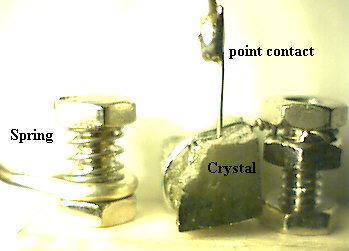

detector Close up

Der Bauvorschlag verwendet ein Stueck Pyrit-Kristall. Auf eine kleine isolierende Grundplatte werden 2 Bananenstecker im Abstand von 1,9cm mit Schraubgewinde montiert. Der Kristall wird fest mit Draht umschlungen und mit einem Bananenstecker verbunden. Der andere Bananenstecker wird ueber eine Federung mit einem Drahtbuegel verbunden.



Dieser Buegel geht zur einer Kontakt-Spitze (Kupferdraht), die an den Drahtbuegel angeloetet ist. Am Kontaktbuegel ist ein Isolierstueck angebracht. Hier kann der Buegel angefasst werden.



Die Feder erzwingt einen leichten Kontaktdruck des Buegels auf dem Kristall. Es wird der guenstigste Kontakt gesucht. Sie koennen den Buegel auch hin und her schwenken.



Pyrit ergibt eine hohe Empfangsempfindlichkeit und nur wenig Verzerrungen, besser als Germanium Dioden.



p.s. Man kann einen solchen Aufbau auch völlig anders (und besser) gestalten....
