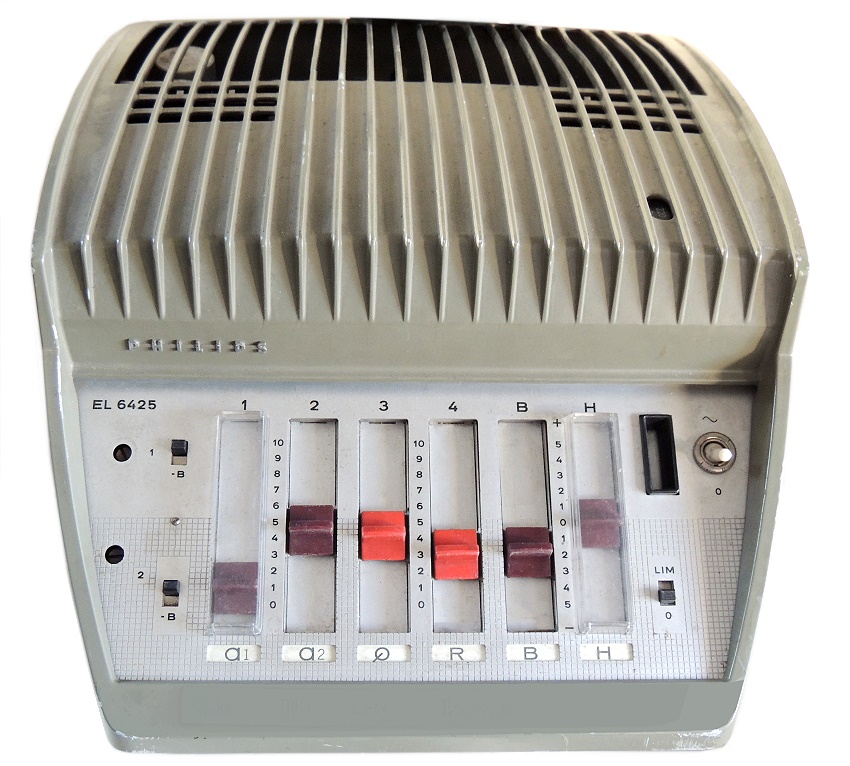

Philips EL6425 00/06

Modell:EL6425 00/06
Herstellungsjahr:1959

Beschreibung
Röhren-Kraftverstärker mit 4-Kanal-Mischpult mit leistungsstarker Gegentakt-Endstufe (4 x EL34) von 70 Watt, in der S.Q. - Reihe (Super Qualität). Weitere Innen-Fotos bei "Details 1 (PDF)".

Technische Daten
Geräteart:Niederfrequenz-Verstärker
Röhren/Halbl.:10 (4 x EF86, ECC85, 4 x EL36, EM84). 3 Dioden OA85, Fotozwiderstand, Glimmlampe,
Geschwindigkeiten / Formate:-
Mechanik / Medien:-
Lautsprecher / Mikrophone:-
Spannungen:110 - 245 Volt. Anodenspannungs-Zuführung fernschaltbar.

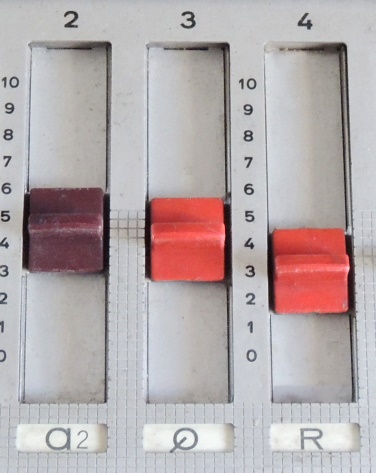

Gehäuse:Metall in Pultform und Kühlkörper-Oberfläche. Interner Aufbau mit Leiterplatte. Skalen beleuchtet. Alle Regler als Flachbahntypen.
Ausgangsleistung:70 Watt bei Klirrfaktor unter 1 %. Die Gegentaktendstufe nutzt für jede Halbwelle zwei EL36 parallel.
Anschlüsse:Eingang: Mikrofon 1, Mikrofon 2, Phono, Radio.
Ausgang: 4 Volt NF und 110 -10 Volt NF
Mono/Stereo:Mono
Gewicht:12 kg
Maße:30 x 16 x 41 cm
Bemerkung 1:Bass- und Höhen-Regler.
Die beiden Mikrofon-Kanäle verfügen über Vorverstärker-Röhren EF86 und sind mit weiteren Vorreglern per Schraubendreher (Rückkopplungs-Unterdrückung) ausgestattet und können jeweils auf Sprache / Musik geschaltet werden.
Bemerkung 2:Aussteuerungs-Anzeige mit EM84. Eine zuschaltbare Begrenzer-Schaltung LIM (Glimmlampe und Fotowiderstand) sorgt für den Ausgleich bei zu hohen Pegeln. Es gibt zwei Lautsprecherausgänge:
4 Volt (niederohmig) als Kontrollausgang.
10 bis 100 Volt schaltbarer Leistungsausgang.
Bemerkung 3:Die Fotos wurden von Anton Huber bereit gestellt. Datenquelle: Funktechnik Heft 23 von 1959, Seiten ab 824.
Gruppe:(S) (Verstärker)
Details 1:als PDF-Datei anzeigen ...
Details 1:anzeigen ...

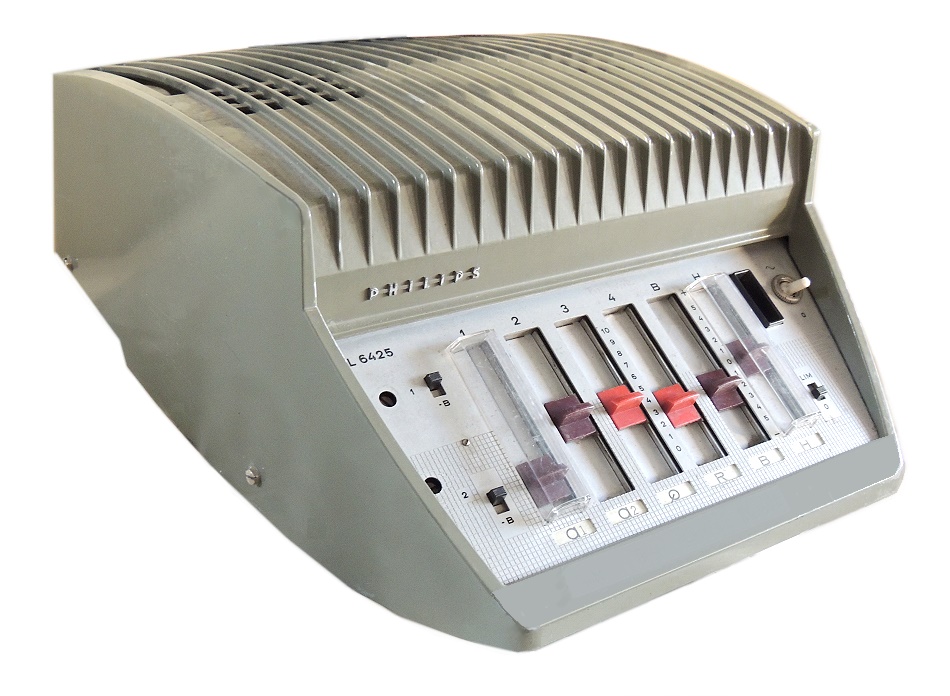

weitere Ansicht
