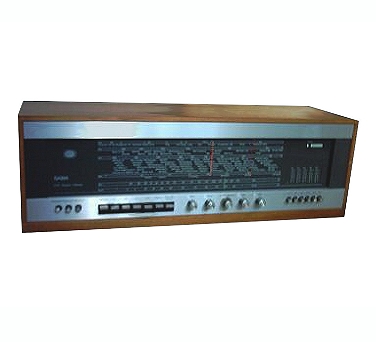

Saba HiFi-Studio I Stereo

Modell:HiFi-Sudi0 1 Stereo
Herstellungsjahr:1968

Beschreibung
Stereo-Steuergerät in Hybrid-Technik, alo mit Röhren und Transistoren bestückt. Wird hier im Bereich "Röhrenradios geführt. Im AM-HF-Teil werden Röhren genutzt, im UKW-Eingangsteil und im NF-Teil Transistoren.

Technische Daten
Schaltung:Superhet
Röhren/Halbl.:Röhren: 4 (ECH81, EF89, EBF89, EMM803).
Transistoren: 27
Kreise:6 AM, 12 FM
Frequenzen:LW, 2 x MW (Europa-Band), KW, UKW
Lautsprecher:keine (externe Boxen)
Spannungen:127, 1220 Volt (100 Watt)
Gehäuse:Holz
Skala:rechteckig Mitte
Abstimmung:AM-Drehkondensatoren. UKW-Diodenabstimmung für 5 UKW-Programmtasten und manuell, AM / FM getrennt. Mit Schwungrad
Komfort:7-faxh + 3 Tastensatz, 5 UKW-Programm-Tasten, AFC, Magisches Band mit Stereo-Anzeige,
Gewicht:?
Maße:65,5 x 22 x 20.5 cm
Bemerkung 1:NF-Sinus 2 x 12 Watt (30 - 20000 Hz bei 1% Klirr.). Rauschfilter, Rumpelfilter, Sprache-Taste, TA (Kristall u. Magnet (mit Entzerrer-Vorverstärker)) / TB Eingänge, Balance-Regler,
Bemerkung 2:Stereo-Decoder eingebaut. Ferritantenne,
Bemerkung 3:Lautsprecher-Ausgänge für 4 - 16 Ohm. Damaliger Preis 748 DM.
Gruppe:(I) (40) (Stereo) (Hybrid)
