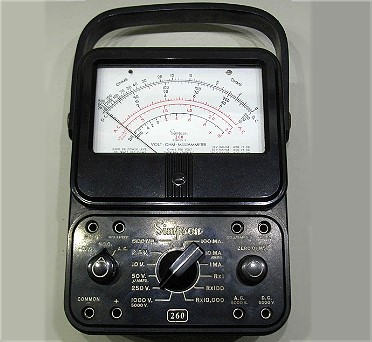

Simpson 260 Series 1

Modell:260 Series 2
Herstellungsjahr:1945

Beschreibung
Vielfach-Zeiger-Instrumen mit Drehspulmesswerk aus den USA.

Baujahr noch unklar. Ebenfall unklar, ob es wirklich Series 1 ist oder noch Series 2, wie andere Quellen behaupten. Jedenfalls steht auf dem gezeigten Instrument "Series 1".

Technische Daten
Messgerät-Art:Drehspul-Vielfachinstrument
Röhren/Halbl.:-
Funktion 1:Volt (AC / DC): 2,5 V, 10 V, 50 V, 250 V, 1000 V
Funktion 2:Ohm: 1 Ohm, 100 Ohm, 10000 Ohm
Ampere: 100 uA, 10 mA, 100 mA, 500 mA
Funktion 3:Ampere: Extrabuchsen -10A und +10A
DB +: 0, 12, 26, 40, 52
Spannungen:1 x 1,5 Volt, 4 x 1,5 Volt
Gehäuse:Bakelit?
Anschlüsse:+ / - common / AC 5000 Volt / DC 5000 Volt
Zubehör:Messchnüre
Gewicht:1,2 kg
Maße:18 x 13,5 x 8,3 cm
Bemerkung 1:12-Stufenschalter
Bemerkung 2:Zero-Ohm-Regler. 3-Stufen-Umschalter: Output, DC, AC.
Bemerkung 3:Die Fotos und Daten wurden von Klaus6555 bereit gestellt
Gruppe:(F)

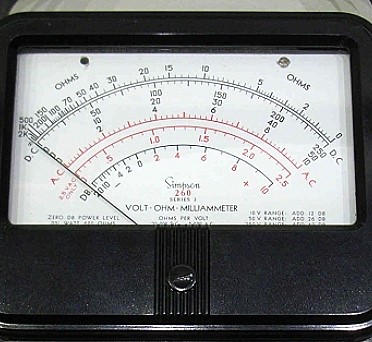

Details 1:anzeigen ...

weitere Ansicht
