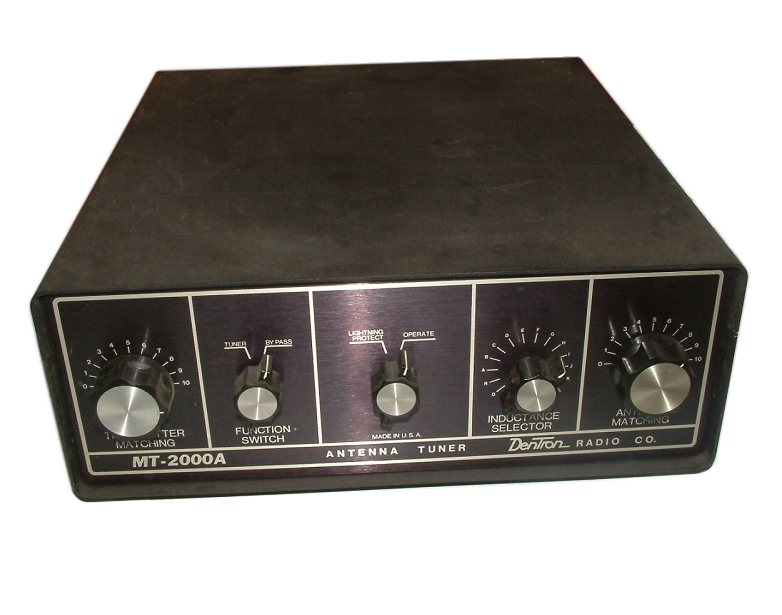

Dentron MT-2000A

Modell:MT-2000A
Herstellungsjahr:1975

Beschreibung
Antennentuner zur Anpassung von Amateurfunkantennen an Amateurfunk-Sende-Empfänger. Amateurfunkantennen müssen exakt hinsichtlich der Impedanz und Symmetrie /Unsymmetrie an die Impedanz des Sende-Empfängers angepasst sein. Ist das nicht der Fall, entsteht ein schlechtes Stehwellenverhältnis: Leistungsverlust, eventuelle Spannungsüberschläge, Störabstrahlung, usw. Abstimmen bei geringer Leistung mit Überwachung durch externes SWR-Meter. Das Baujahr ist noch unklar.

Technische Daten
Geräteart:Antennentuner
Empfänger:-
Sender:-
Bänder:Amateurfunk-KW-Bänder
Betriebsarten:-
Leistung:max 3000 Watt PEP
Komfort:-
Spannungen:-

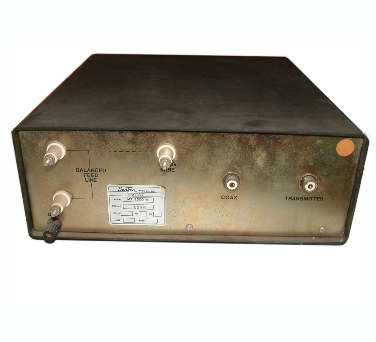

Anschlüsse:Input: Transceiver (Koax) 50 Ohm. Output: Koax, Balanced feed line (75 - 600 Ohm), long wire. Ground.
Gewicht:7,6 kg
Maße:36 x 36 x 14 cm
Bemerkung 1:Bedienelemente: Transmitter matching, antenna matching, inductive selector.
Bemerkung 2:Blitzschutz in standby schaltbar. Durchgangsverlust 0,5 dB.
Bemerkung 3:Die Fotos wurden von "Martin.M", Martin aus dem Wumpus-Gollum-Forum bereit gestellt
Gruppe:(F)

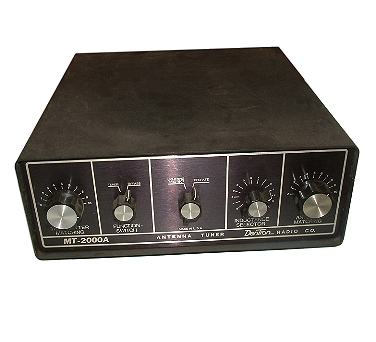

weitere Ansicht
