SHARP

Modell:BP-103
Herstellungsjahr:1969

Beschreibung

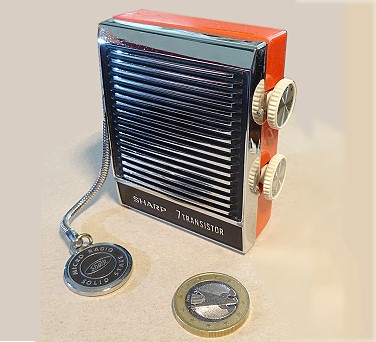

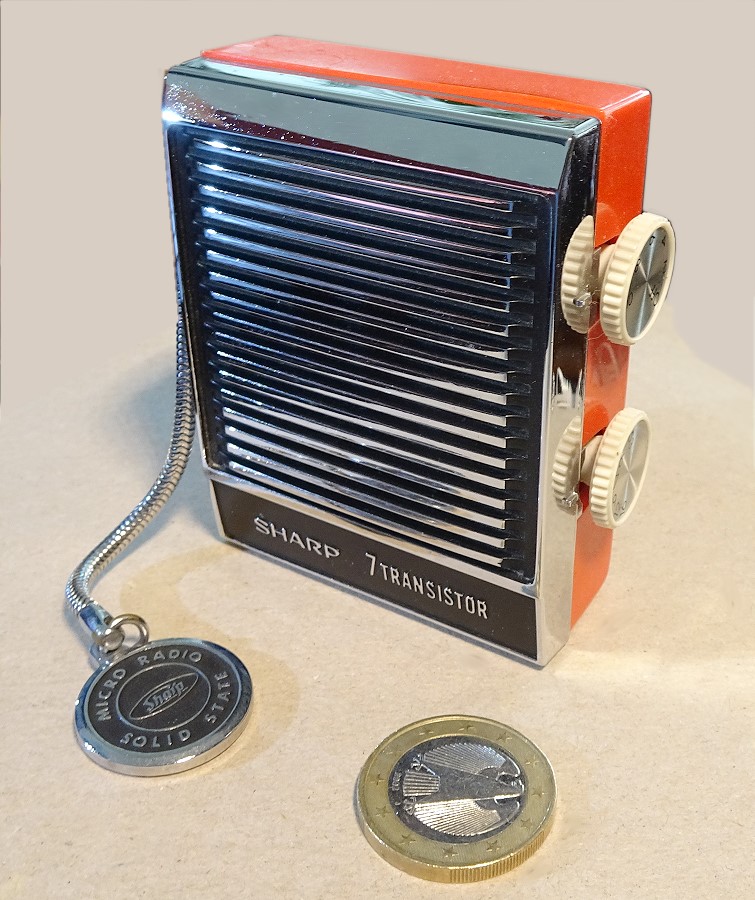

Miniatur-Taschenradio mit Ferritantenne. (Siehe Funkschau Heft 10.1970. S.936)

Baujahr noch unklar.

Technische Daten
Schaltung:Superhet
Transistoren:7 (2SA137, 2SA271, 2SB168, 2SB168, 2SA272, 2SB169, 1SB169)
Kreise:5 ?
Frequenzen:MW
Lautsprecher:1 (4,5 cm , rund)
Spannungen:1,5 Volt (relativ geringe Spannung)
Gehäuse:Plastik
Skala:Skala auf Drehknopf
Abstimmung:Folien-Drehkondensator
Komfort:Kein Kopfhöreranschluß. Metall-Trageschlaufe (mit Firmen-Logo)
Gewicht:140 Gramm ohne Batterie
Maße:7,2 x 5,7 x 2,5 cm
Bemerkung 1:hergestellt in Japan
Bemerkung 2:Ferrit-Antenne (4,5 cm lang),
Bemerkung 3:2 NF-Transformatoren, Gegentaktendstufe
Gruppe:(Miniatur-Radio) (Subminiatur-Radio) (MW-Transistor) (E)

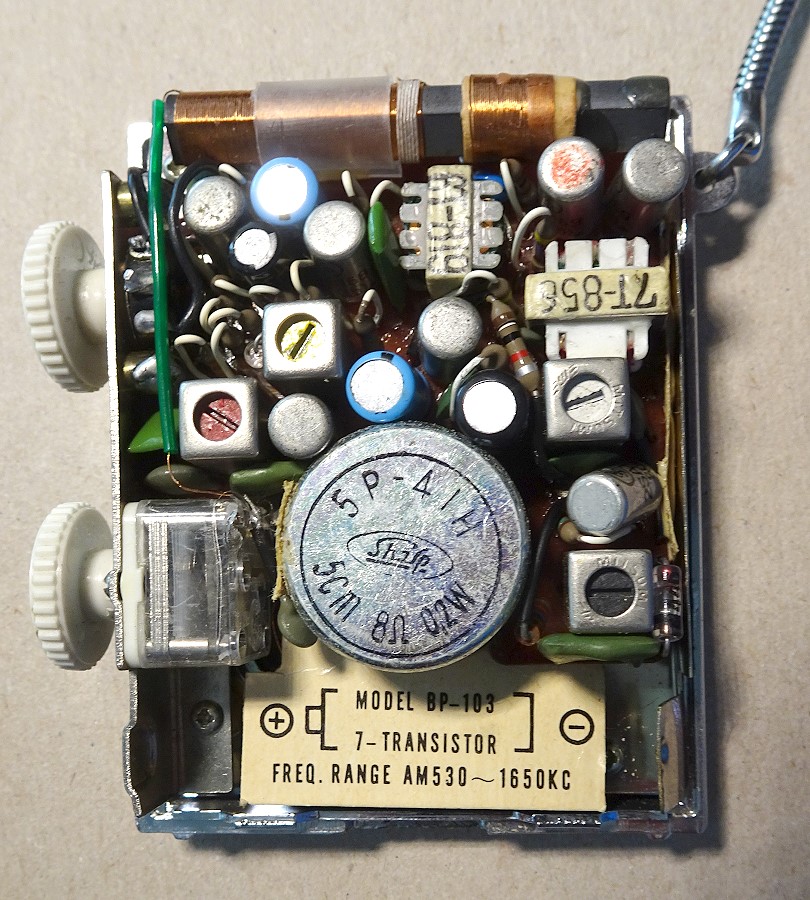

Details 1:anzeigen ...

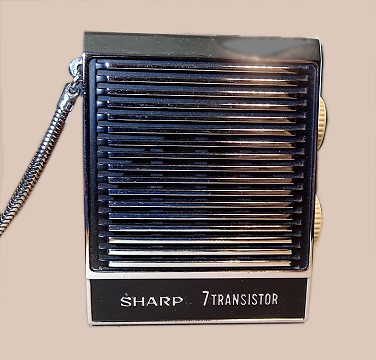

weitere Ansicht
